CATIA曲面建模基础——鼠标

思路：由于鼠标为左右对称结构，鼠标又由上塑料外壳与鼠标下塑料外壳组成，分别建模。先绘制轮廓线，进行曲面填充，最终对称，转换实体，修饰结束。

        首先，先对鼠标下塑料外壳建模。

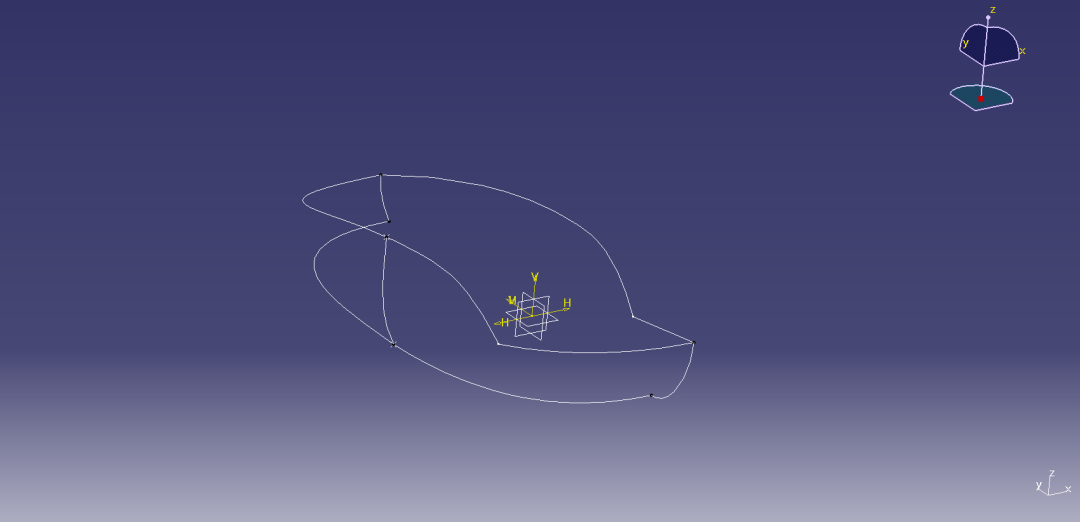

       在草图平面内绘制投影轮廓草图。对轮廓草图“拉伸”和“相交”得到交线，即为空间轮廓线。在空间轮廓线与草图平面投影轮廓线之间绘制曲线作为曲面引导线。

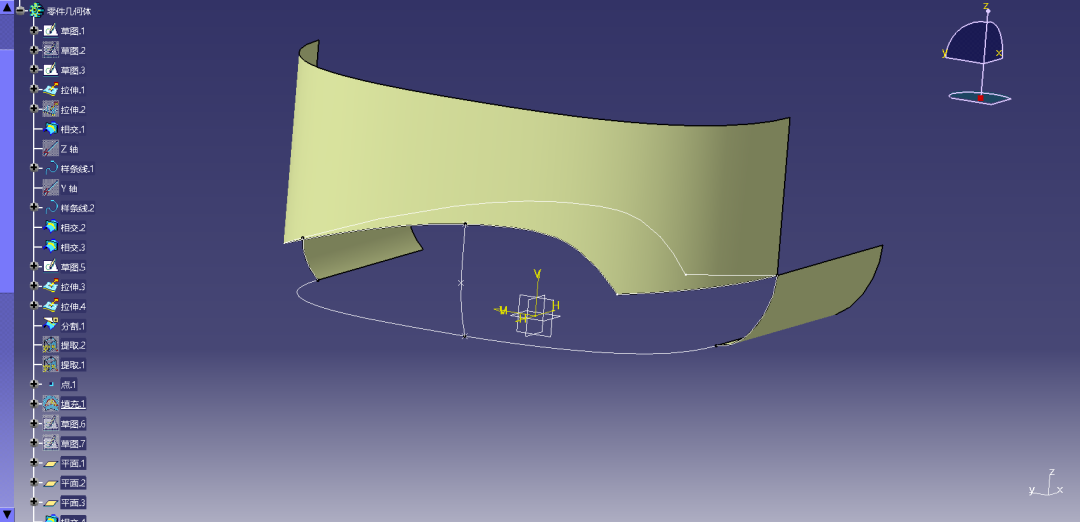

       按照下图，将引导线与空间轮廓线进行拉伸，方便“曲面填充”时进行引导面的过渡。

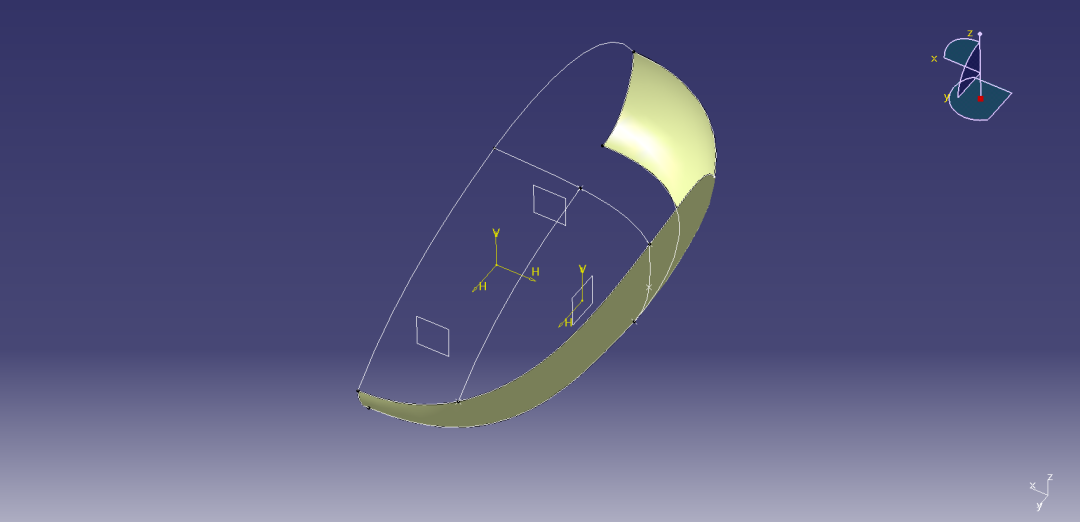

       曲面填充后，得到如下图所示的曲面。

       鼠标上塑料外壳同理。先建立外壳轮廓草图，再建立曲面引导线，最终用“曲面填充”填充曲面。

       鼠标一侧曲面绘制完毕，点击“对称”，对称出鼠标外壳形状，对鼠标底面进行“曲面填充”，最终对所有曲面进行结合。

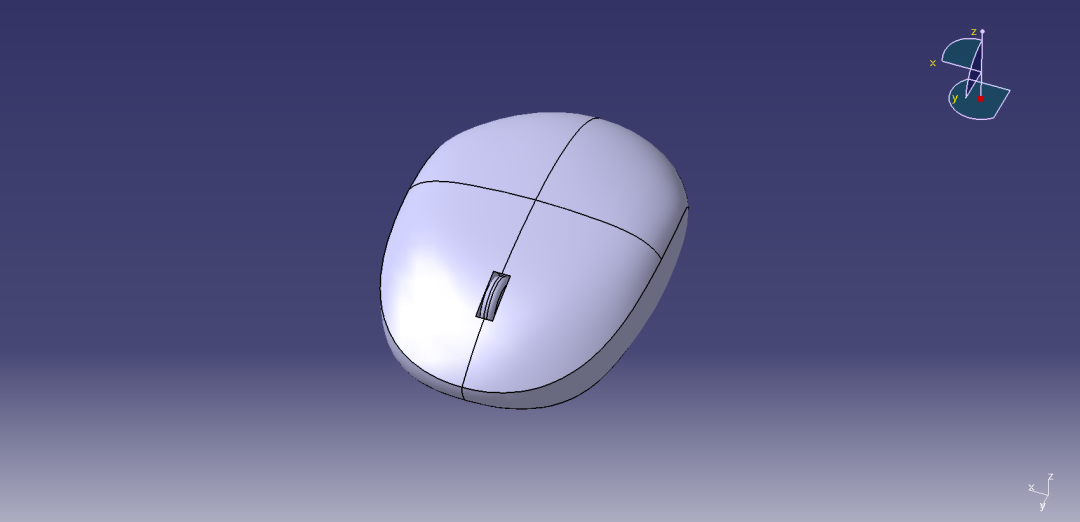

       进入零件设计中，添加“曲面厚度”，再对实体进行“凹槽”切除鼠标中键位置。切除后建立滚轮草图，“拉伸”出圆柱体，对圆柱体进行导”圆角“。即可完成鼠标建模。

        catia鼠标建模可以熟练使用“曲面填充”命令。也可以熟悉建模思路。积少成多，catia的学习还需不断地积累。
