CATIA曲面设计第4节：沐浴喷头建模实操教程

喷头主体用旋转体起形最稳。草图画一半轮廓，轴线选中心线，旋转360度直接出实体，比拉伸再倒角省步骤，壁厚也均匀。

出水孔阵列别用圆形阵列。实际产品孔位常按水流分布排布，用点坐标驱动或者曲面投影阵列更准，圆形阵列出来的孔间距看着整齐但水力性能不对。

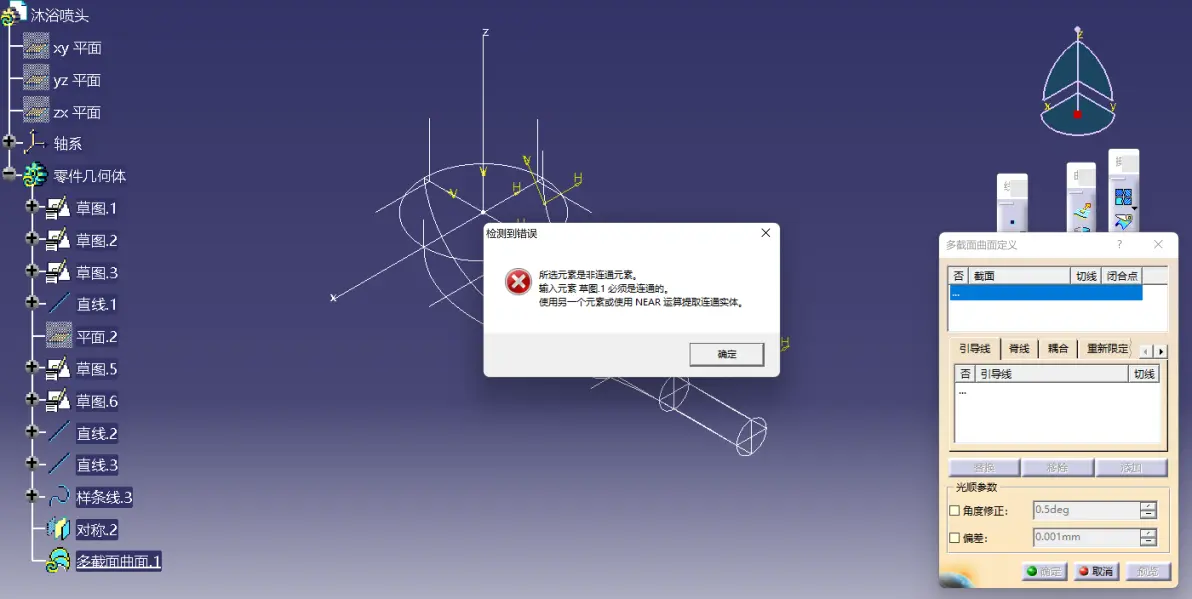

手柄曲面用多截面扫掠。引导线至少三条，截面曲线光顺度要G2连续，不然握感有棱角。调不好的时候回GSD里重新拟合曲线，别在实体模块硬掰。

螺纹接口用标准件库调用。自己画螺纹浪费时间还容易错牙型角，CATIA的Mechanical Standard Parts里有G1/2、M24这些常用规格，插进去改长度就行。

内部水道用管道命令生成。中心线提前在GSD里画好三维样条，直径按流量算，转弯半径别小于管径两倍，否则注塑时熔接痕明显。

硅胶密封圈槽尺寸查手册。公差带按ISO 3601走，槽深槽宽留压缩率余量，画的时候直接标名义尺寸，工程图上加公差标注，别在3D模型里改来改去。

分型面位置提前规划。喷头两半壳合模线避开外观面和密封面，拔模斜度给1.5度以上，曲面分型用Split命令切，平面分型直接用Pad限制高度。

表面纹理用Styling Shaper加。蚀纹深度0.08到0.12毫米，方向顺着脱模方向，别垂直分型线，否则顶出时拉伤。纹理参数写在备注里，模具厂认这个。

装配检查用DMU Sectioning剖切。看内部水道是否干涉、密封圈压缩量够不够，动态拖动剖面比静态截图直观，问题当场就能定位。

工程图出水孔标注用表格。几十个孔不可能一个个标，列个孔位坐标表附在图纸边上，加工时数控编程直接读表，比密密麻麻的尺寸线清楚。

材料选ABS或PPSU。收缩率填0.5%到0.7%，壁厚控制在2到2.5毫米，太厚缩水，太薄充填不满。仿真前把材料属性设对，模流分析结果才靠谱。
