CATIA知识工程第4节：目录编辑器操作教程

目录编辑器这个东西。就是CATIA里面用来管理标准件的一个工具。把常用的零件、特征、符号这些东西分类放好。下次用的时候直接调。不用重新画。

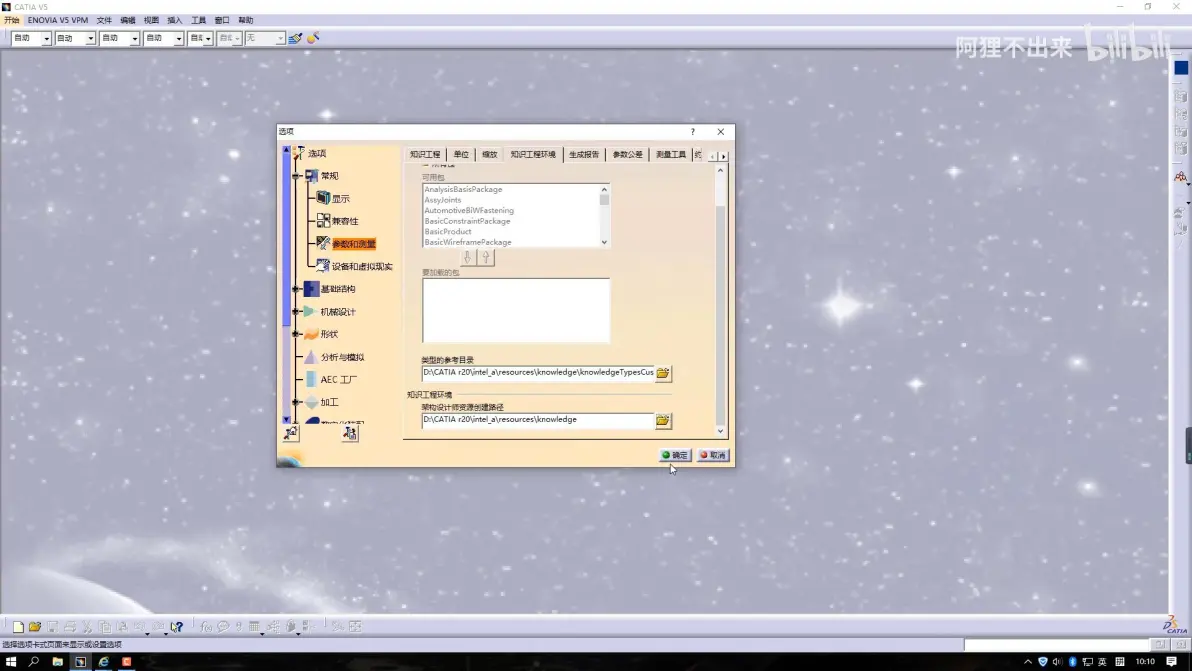

进入目录编辑器。开始菜单。基础结构。目录编辑器。点一下就进去了。

进去之后界面是空的。要自己建目录。文件。新建。弹个框出来。选Catalog。起个名字。点完成。目录就建好了。注意名字里不能有* / ?这几个符号。

目录建好了往里加东西。先加章节。选中你的目录。点插入新章节。或者右键选插入。新章节。弹个框。输入章节名称。点完成。章节就加进去了。一章下面可以加子章节。子章节会继承父章节的关键词。

章节下面加关键词。选中章节。点管理关键词。添加关键词。关键词是用来分类和搜索的。比如你建了一个螺栓的目录。可以加关键词。M6。M8。M10。长度。材质。这些。后面搜索的时候靠关键词定位。

章节下面加条目。条目就是具体的零件或者特征。选中章节。点插入新条目。弹个框。选你要加进来的文件。可以是零件。也可以是产品。也可以是特征。选完点确定。条目就加进去了。

条目加进去之后可以调整顺序。拖拽就行。也可以复制粘贴章节。从一个目录复制到另一个目录。

做目录之前先想好分类结构。分几层。每层放什么。结构想清楚了后面才好用。没想清楚就动手做。做到一半发现分类不对。改起来麻烦。

目录做好之后保存成.catalog文件。存哪里都行。下次用的时候打开目录浏览器。找到这个文件。双击打开。里面的零件就能直接调用了。拖进装配里就行。不用重新画。

调用的时候可以按关键词搜索。也可以按章节一层层找。目录做大了之后关键词搜索比翻目录快。关键词建得好不好决定了后面好不好找。

这个目录编辑器不止能管零件。还能管特征。超级副本和用户自定义特征都可以放进去。做成一个标准特征库。画图的时候直接从目录里拖出来用。不用每次重新做。

我做目录的习惯是先搭框架。把章节定好。然后往里面填条目。一开始不用填太满。用到什么加什么。慢慢积累。时间长了目录就越来越全。

差不多就这些。你试着建一个就知道了。不复杂。就是建章节加条目这两步。
