CATIA工程图标准编辑工具怎么用？操作说明

资料包括：工程图标准编辑工具、工程图标准、工程图字体、工程图图框。

插件以U盘授权方式使用，U盘插到电脑上即可使用，对电脑没有限制。

具体的使用方法：

一.拷贝文件：

1.在CATIA桌面图标点击右键。可以打开CATIA软件所在位置，其中"D"是盘符，"B32"是CATIA的版本。

如："D:\Program Files\Dassault Systemes\B32\win_b64\code\bin"

2.标准设置：

打开如下位置，将标准文件RG2025R2.xml.放入。

D:\Program Files\Dassault ystemes\B32\intel_a\resources\standard\drafting

3.字体设置：

打开如下位置，将TrueType文件夹内的字体文件放入。

D:\Program Files\Dassault Systemes\B17\intel_a\resources\fonts\TrueType

3.标题栏设置：

打开如下位置，将“GB标题栏”文件夹内的图框文件放入。

D:\Program Files\Dassault Systemes\B20\intel_a\VBScript\FrameTitleBlock

4.上述文件的位置不要放错，放错了CATIA找不到这些文件。

二. 工程图操作：

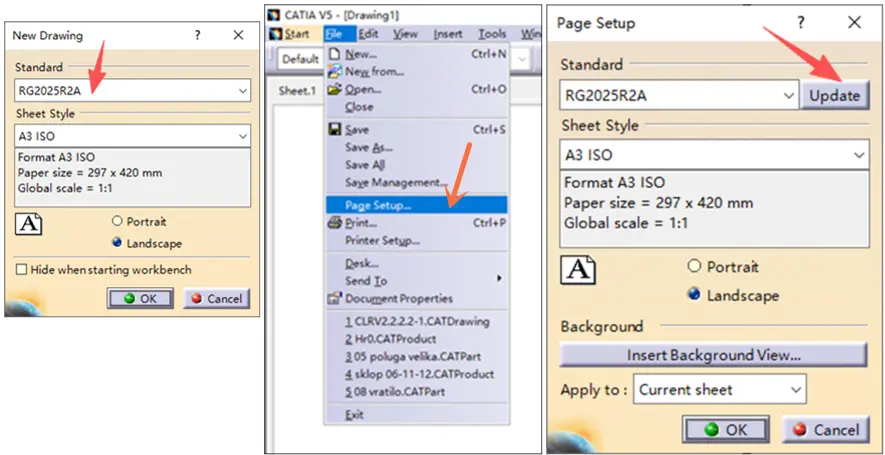

工程图创建时选择“RG2025R2”标准，标准修改后，在页面设置中更新标准。

三.插件操作：

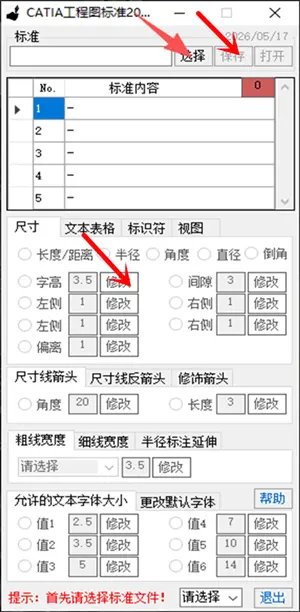

打开插件后，首先选择工程图标准， 修改数值后，点击<修改>按钮，全部修改完成后，点击<保存>按钮。

如需帮助，请具体联络。
