CATIA零件设计自动拔模功能介绍

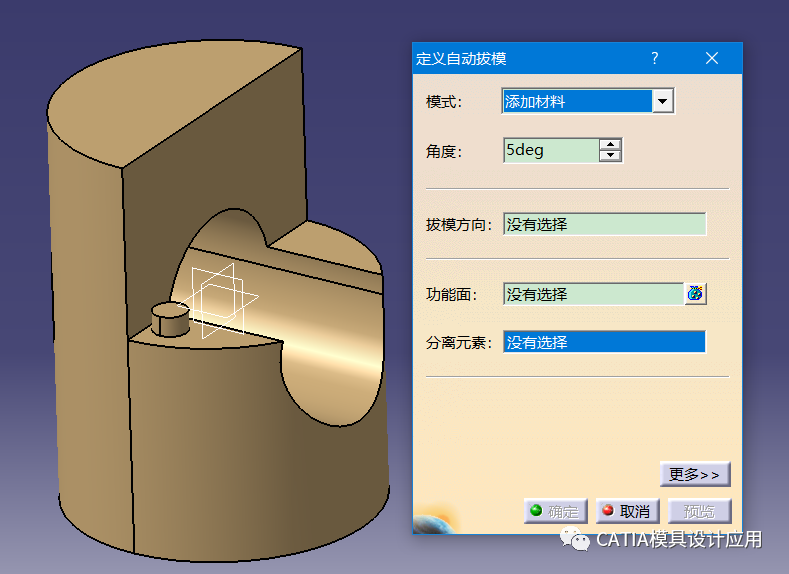

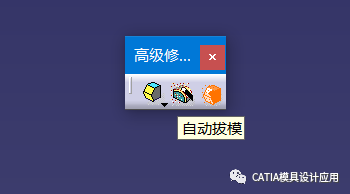

启动自动拔模命令，弹出定义对话框。

模式：一共有两种，分别是添加材料和移除材料。

角度：默认5°，指的是拔模的角度

拔模方向：需要手工指定，可以输入直线或平面元素

功能面：指定的功能面不参与拔模

分离元素：指的是这个元素的某一侧拔模，另外一侧不拔模

其实还是拔模的最基本的一些输入元素，但是，这个功能可以自动探测拔模区域，同时对多个区域进行拔模。

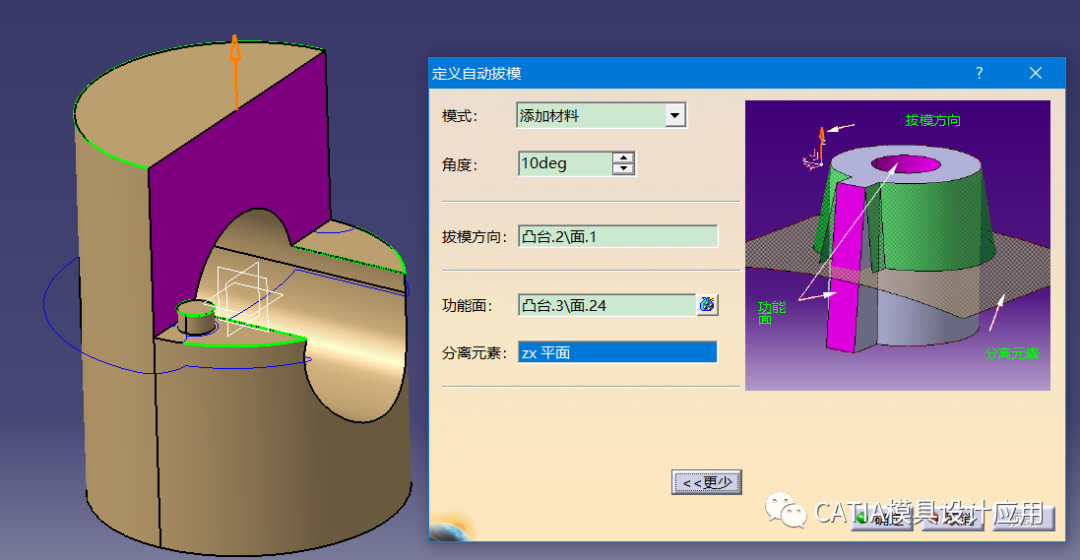

下面我们输入若干信息，进行预览。

蓝色为分离元素所在界面，绿色为拔模面的中性面。

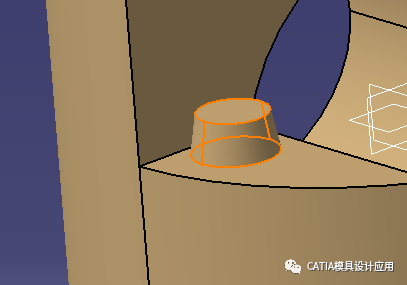

确认后，效果如下，只有这个小平台被拔模。

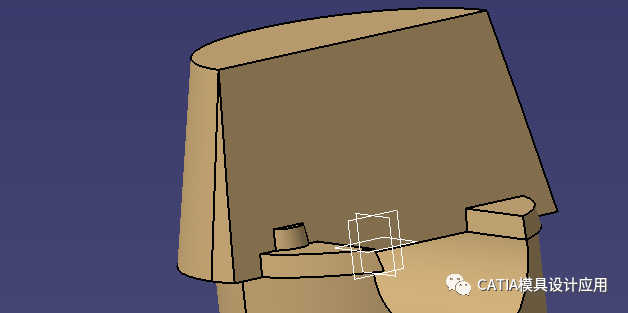

我们把功能面移除，再次拔模，效果如下。只要是在分离元素的一侧的里面都实现了拔模。

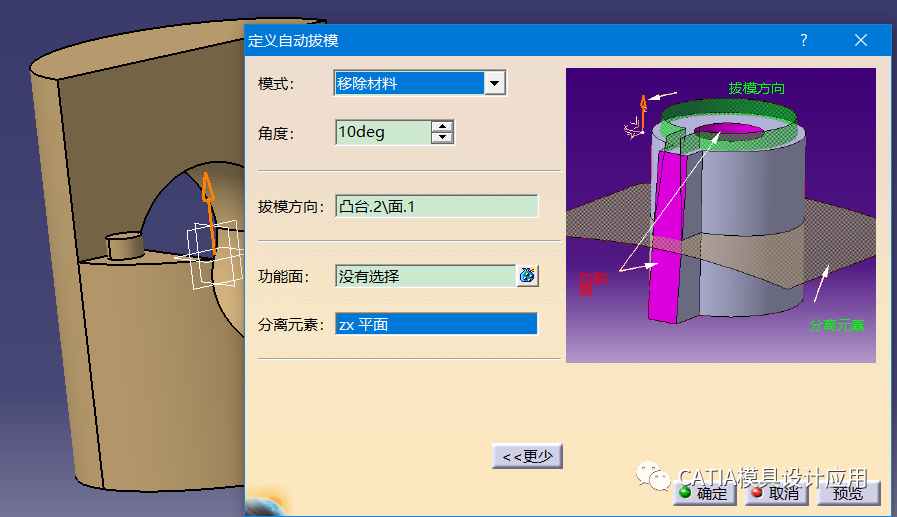

如果是移除元素呢？

大家可以自行尝试，答案是中性面不变，其他面减小去料。

这个命令的难点在于，系统给我们判断拔模的面，而非自己指定，所以，可能出现拔模区域与预想不同的情况。这个问题，需要通过积累经验解决。
