CATIA汽车内外饰加强筋怎么做？复杂零件拔模技巧

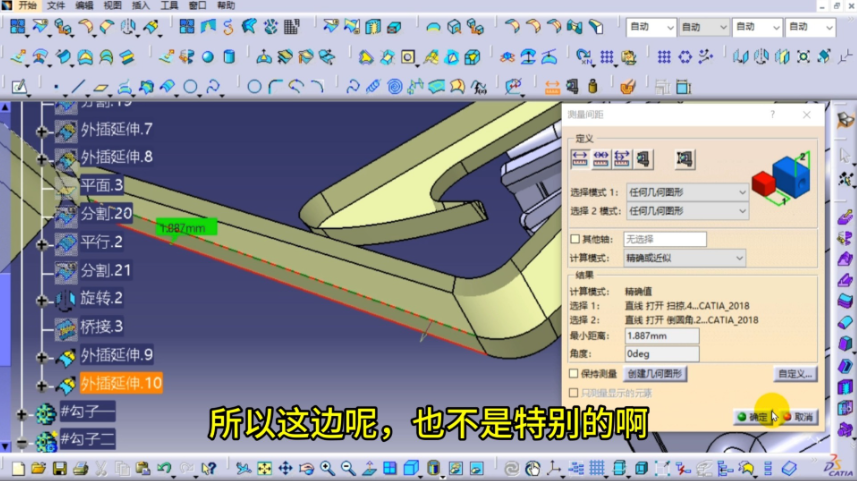

等高面加强筋的的画法

复杂全面中，草图厚拉伸后与被加强面布尔相交得筋，加高正面（得筋本身），降低反面（减少后续布尔加出错）。使用实体倒角命令做拔模效果，遇圆角处倒角不够则移面即可。

搞汽车内外饰的加强筋，CATIA里通常有这几招，看情况用：

1. 直接用“加强筋”命令（最省事）
这是CATIA自带的功能。点开“加强筋”命令，画个草图（注意草图两头必须跟模型相交），设置好厚度，软件自己就给你生成了。适合比较规则的零件。

2. 先画后“焊”（布尔运算，专治复杂结构）
遇到结构复杂的零件，用自带命令容易报错。这时候就自己画一个加强筋的实体，再用 “布尔运算” 里的 “相交” 或 “联合修剪” 把它和原零件焊到一起。

3. 用“扫掠”画（做特殊形状）
有些钣金上的圆柱形或异形加强筋，可以用“扫掠”来画。先画好路径和截面形状，让截面沿着路径“扫”出来就行。

几个实操小经验：

• 厚度和拔模：加强筋厚度一般1mm左右，根部可以厚点，但顶部别太薄，最少留0.7mm。记得加0.5° 左右的拔模斜度，方便脱模。
• 防缩痕：筋的根部（大端）厚度最好不要超过主料厚的一半。
• 防报错：布尔运算时，把加强筋缩进去0.1-0.5mm，别让它跟原零件表面完全贴合，能减少报错。
• 参数化：讲究点的话，可以把加强筋的尺寸跟基准点、基准面啥的关联起来，以后改起来方便。

简单说，规则零件用命令，复杂零件靠布尔。多试试就有手感了。
