CATIA V5核心功能介绍与版本选择指南

零件设计模块，就是Part Design那个，天天用。凸台凹槽倒角拔模，这几个命令用的最多。有个圆角命令分三种，边缘圆角可变半径圆角还有个什么三切线内圆角，三切线那个用的少，但有时候必须用。

装配设计，Assembly Design。约束里头我常用的就那几个，同轴、接触、偏移、角度。固联约束这玩意儿坑过我，加了固联之后整个装配都动不了了，后来就不怎么用了。

工程图模块分两种，一个是Drafting一个是Interactive Drafting。我一般用交互式，自己画视图。创成式那个自动出视图有时候出来的投影不对，还得手动改。

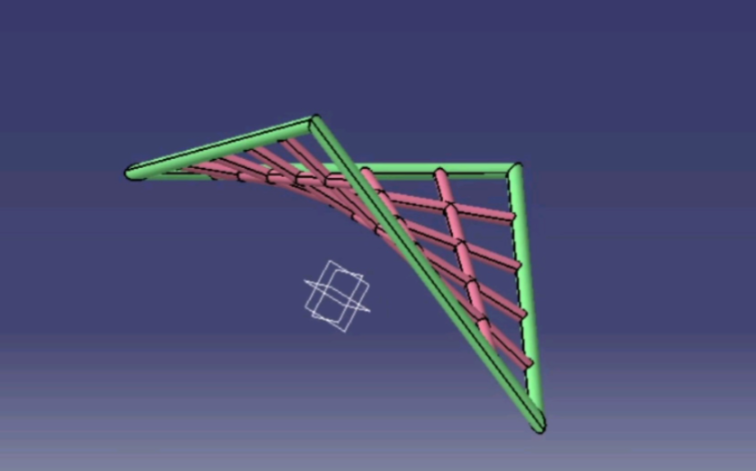

曲面设计是GSD，Generative Shape Design。这个模块功能是真的多，线框、曲面、实体都有。做A面的时候用那个曲面扫掠，扫出来效果还行。不过曲面之间连续性控制得小心，G0G1G2搞混了后面缝合就出问题。

布尔运算这个功能吧，在零件设计里面有个布尔运算的工具栏。添加、移除、相交、联合修剪。联合修剪最好用，切一个少一个。但布尔运算是非线性的，改了特征树顺序结果就不一样了。

知识工程，Knowledgeware。这个真是好东西也是真要命。建个参数化模板，把关键尺寸字母命名，改起来方便。但那个公式编辑器写规则的时候，语法要求特严格，少个括号都不行。

DMU数字样机模块，做干涉分析、断面分析、距离分析。动态运动模拟也能搞，机构运动副加几个就能动。但做运动仿真之前得把约束全弄对，少一个都不转。

钣金设计，Sheet Metal Design。这个专门做钣金的。壁厚设置好了，折弯、开槽、冲孔都能做。展开图能直接出来，但折弯系数得自己调，材料不一样系数不一样。

创成式外形设计跟自由风格曲面这两个容易混。创成式那个有规律一点，按曲线扫掠放样啥的。自由风格那个自由度更大，直接拖控制点改曲面形状。

逆向工程模块，点云处理，小平面特征。扫出来的点云数据导入，然后做铺面。这个用的不多，因为点云处理起来太慢了，电脑跑不动。

有限元分析，那个Generative Structural Analysis。能做个简单的应力分析。但网格划分得小心，网格太粗算出来不准，太细又算半天。一般我就用默认设置。

材料库功能，Material Library。给零件加材料属性，密度杨氏模量泊松比这些。算重量的时候得用这个，不然重量不对。不过里面的材料种类有限，有些得自己建。

文件管理这块儿，CATIA有自己的文件格式.CATPart .CATProduct .CATDrawing。还有各种外部格式的导入导出，STEP IGES这些。导出STEP的时候选项得选对，不然人家打开缺面。

模型树操作，这个天天都要用。展开折叠重命名，序号的上下拖动。有时候特征树特别长，找个特征费劲，我就用那个搜索功能。但搜索有时候搜出来不全。

快捷键，CATIA快捷键不多，常用的就Ctrl+S保存Ctrl+Z撤销。我自己设了几个快捷键，比如隐藏显示映射到键盘上。设快捷键的地方在工具-自定义里头。

显示模式，着色、带边着色、隐藏线、线框。我一般就用带边着色，看的清楚。复杂的装配件用着色模式，转起来快一点。线框模式很少用。

测量工具，量距离量角度量半径。那个测量里的保持测量功能，量完还能留着标注。不过标注太多了屏幕就乱了，用完得删掉。

兼容性，CATIA V5和V6文件不通用。V5打不开V6的，V6能开V5但有时候丢数据。跟其他软件倒数据也经常出问题，SolidWorks的模型导进来经常破面。

出图设置，图层管理，线型线宽颜色。国标模板得自己做一个，自带的模板不符合国标。模板做好了能省不少事，标题栏图框比例啥的都固定。

宏录制，这个我用过几次。重复性的操作录个宏，下次一键执行。但录出来的宏有时候运行出错，得改里面的代码。VBA我又不太会，就放弃了。

帮助文档，CATIA自带的帮助其实挺全的。按F1就能调出来。但那个帮助是英文的，看起来费劲。遇到问题我一般先问同事，不行再百度，最后才看帮助。

装配体里的上下文设计，就是在装配环境里直接编辑零件。这个功能用了之后零件会关联到装配体上。好处是方便，坏处是一旦装配体改名，关联就断了。
