CATIA中弹簧绘制的快速指南

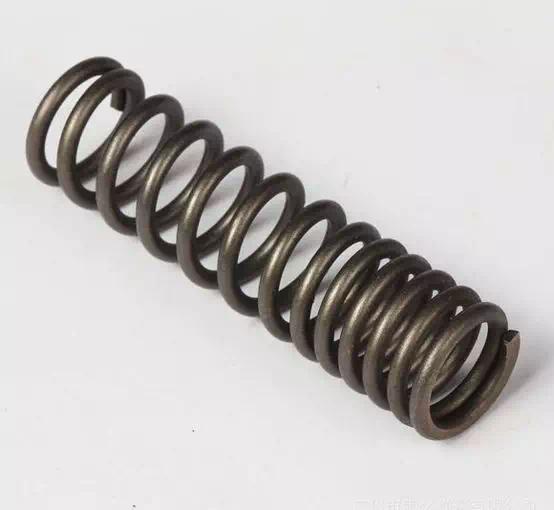

 在百度搜到的很多弹簧都是等螺距的弹簧，但实际生活中，我们看到的更多的是端头平的弹簧，在此给新学catia的朋友们做一些参考，欢迎大神来喷啊~

【1】首先确定下，我们要画的弹簧的总长为52mm，直径为22mm。线直径为2mm，压缩的部分需要3段螺距，中心部分螺距是10mm，作成两端是平面的弹簧。

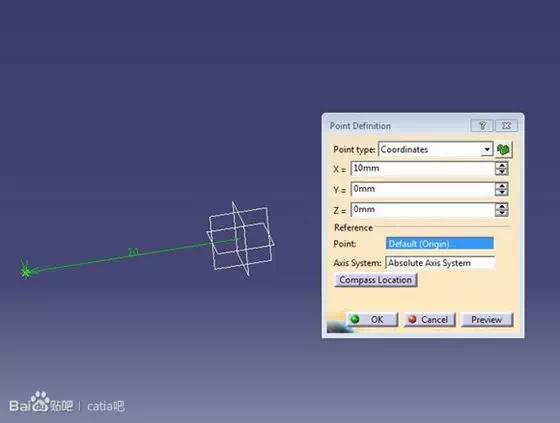

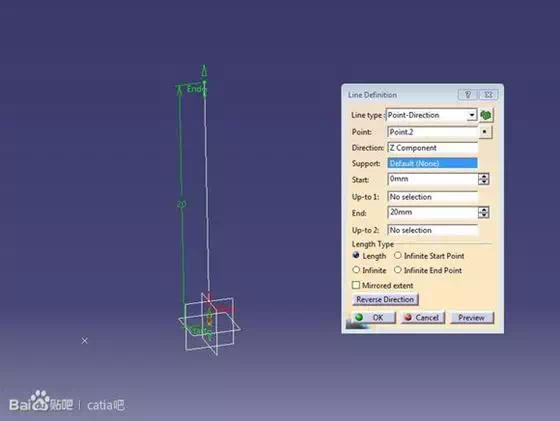

【2】打开catia，进入创成式外形设计模块，创建一个点，距离原点10mm，然后创建一根任意长度的直线，如下图所示：

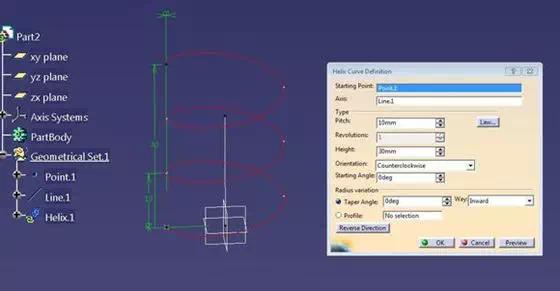

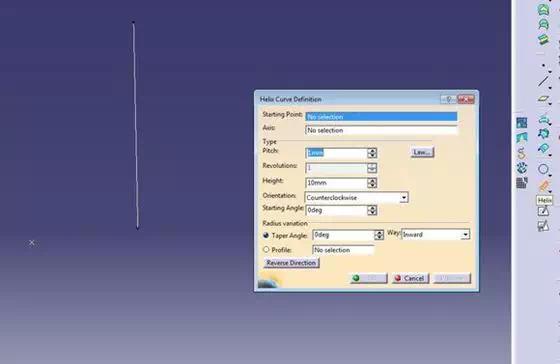

【3】创建一根螺旋曲线，分别选择刚才创建的点和直线，作为弹簧的起点和中心线，螺距为10mm，高度30mm，点击确定，就创建好第一根螺旋线了。

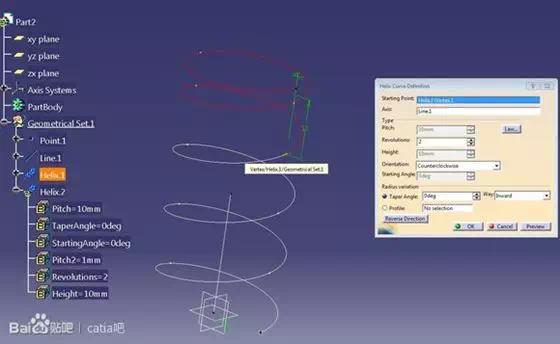

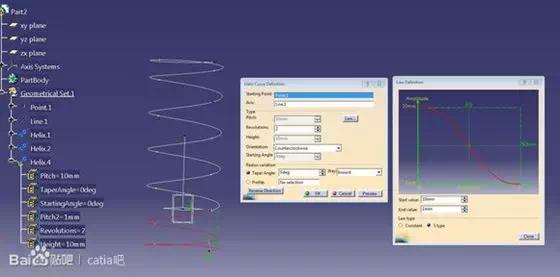

【4】再次点击命令框的螺旋线命令，创建第二根螺旋线，以第一根螺旋线的末端为起点，以之前的直线为中心线，点击法则曲线，改为S型，分别输入10mm，1mm，作为变化的起始值和结束值，如下图所示：

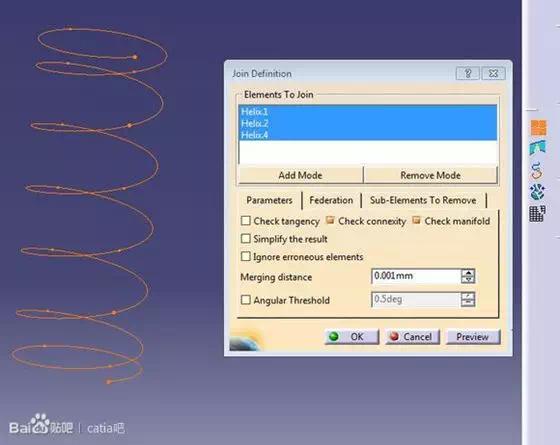

【5】同理，再以第一根螺旋线的另一个端点为起点，以原先的直线为轴线，创建第三根螺旋线，并用接合命令将他们合并成一根完整的曲线，如下图：

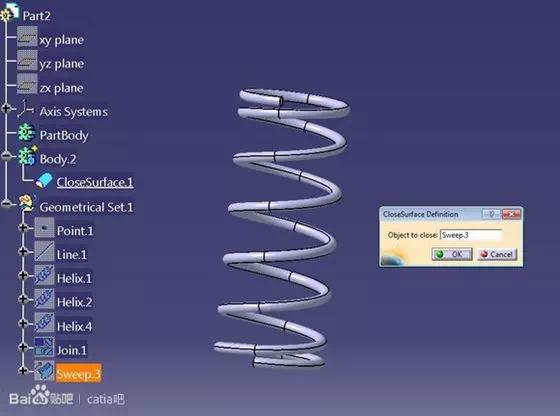

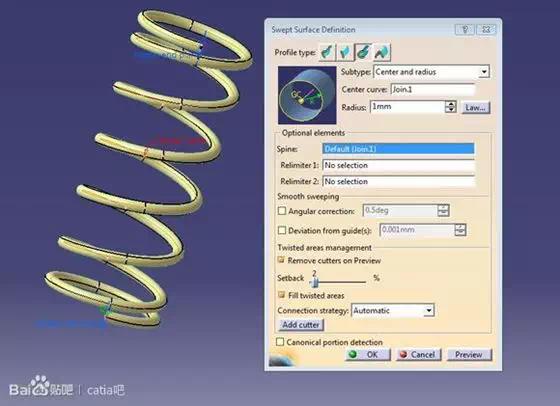

【6】点击扫略命令，切换到圆选项卡，类型选成中心和半径，选择刚才接合的曲线，在半径提示框里输入1mm，确定，然后插入一个几何体，点击封闭曲面命令，将刚才扫略的面填成实体，如下图所示。

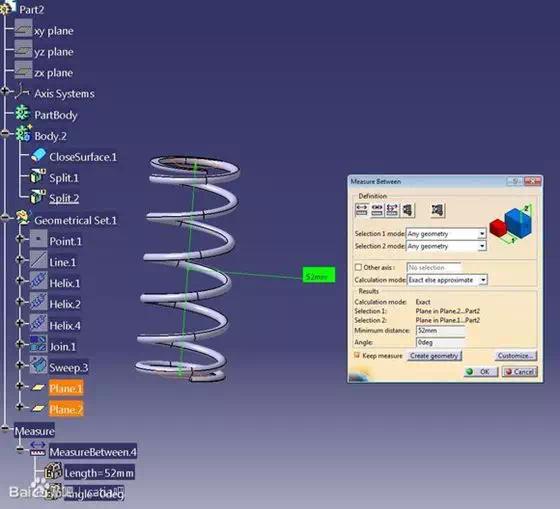

【7】原先设定的弹簧总长为52mm，端头为平面，如此，还需创建两个平面，将两段的平面切出，才是我们所要的尺寸，如下图所示

Ps:起始值要和原始螺距相等，结束值要尽可能接近弹簧的粗细线径（半径）,保证螺旋线相切
