很多新手都遇到过类似的问题，不知道如何快速的绘制CATIA的百格线。
一、准备工作：
1、自动绘制百格线的关键工具是“Draw-Grid“，点击下载工具。用CATIA打开需要绘制百格线的工程图。

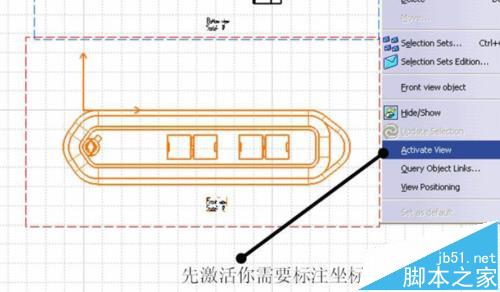

2、激活视图：在需要绘制百格线的视图上右键，在菜单中选择激活。

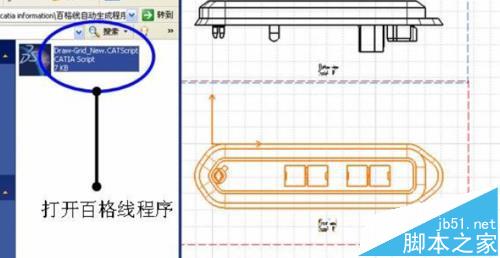

3、运行辅助工具，“Draw-Grid”。

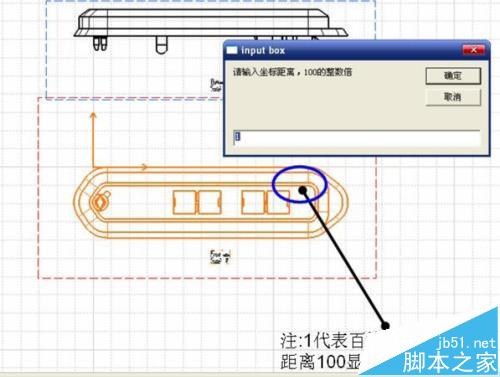

4、在提示框中输入百格线间距并确认，注意：此值*100即为线间距，值越大相邻两条线的差值越大。

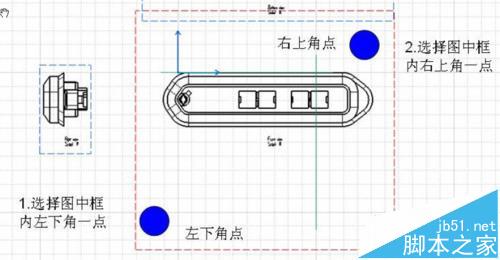

5、然后先点击视图的左下，后点击视图右上。
注意：点击的位置决定了百格线绘制的范围。试验几次你就能把握的很好。

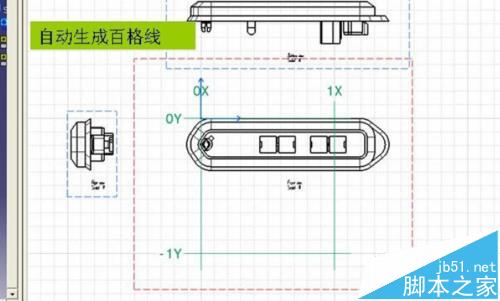

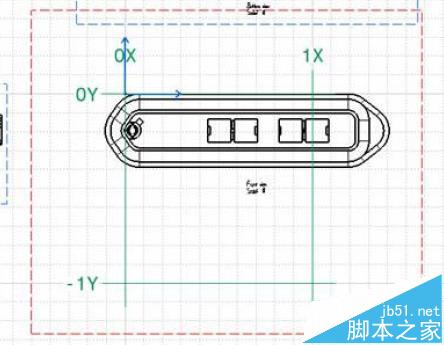

6、点击后会自动生成百格线。如下图。
