CATIA导出3dxml格式BOM表实现快速报价的方法

干这行有些年头了，报价这事儿一直是个磨人的活。尤其是碰到那种上百个零件的大装配，一个一个数零件、查材料、估重量，搞完一套下来眼睛都花了，关键是还容易数错。漏一个零件报少了亏本，报多了又丢单。

后来慢慢摸索出来一个办法，用CATIA导出3dxml格式，把BOM表整出来，报价效率能翻好几倍。我把这套路子捋一捋，兴许对你有用。

先说说3dxml这东西到底是个啥

我以前一直以为3dxml就是个轻量化模型，拿来给别人看图用的。后来有一次偶然发现，这玩意儿其实是个压缩包。你把文件后缀从.3dxml改成.zip，解压开，里面除了三维网格数据，还有一堆XML文件，其中就藏着BOM表的信息。

3dxml这个格式是达索自己搞的，说白了就是把CATIA那套庞杂的参数化模型压缩成三角网格，文件体积能缩小到原来的10%到20%。一个2.3GB的CATIA装配体，导成3dxml就剩320MB。体积小了，传文件快，打开也快。而且它不光存几何，产品结构、装配关系、零件属性这些信息都带着。

这就意味着，你发给供应商的3dxml文件里，其实已经包含了完整的BOM数据，只是大多数人没去拆而已。

怎么把BOM从3dxml里捞出来

路子有这么几条，看你手头有什么条件。

路子一：CATIA自带的BOM导出功能（最省事）

这是最直接的办法，不用额外装任何东西。

在CATIA V5的装配设计模块里，打开你的.CATProduct文件，点顶上菜单栏的分析 → 物料清单（Analyze → Bill of Material）。弹出来的对话框里有个“定义格式”的按钮，点进去可以选你要导出哪些列——零件号、名称、数量、材料、重量这些，按需勾选就行。选好了点“另存为”，文件类型选Excel（.xls），搞定。

这个方法的好处是快，点几下鼠标就完事。但有个毛病——默认导出的字段有时候不全，比如缺材料或者缺重量，得你自己在格式定义里头加。另外层级关系有时候会乱，尤其是嵌套装配多的产品。

路子二：用宏或者脚本自动提取（一劳永逸）

如果你三天两头要报价，每次都手动导一遍BOM，那太磨叽了。写个宏跑一遍，省出来的时间够你喝好几杯茶。

CATIA自带VBA编辑器，在工具 → 宏 → 宏...里面可以录宏也可以自己写。基本思路就是用CATIA的Automation API遍历产品结构树，把每个零件的属性读出来，写到Excel里。

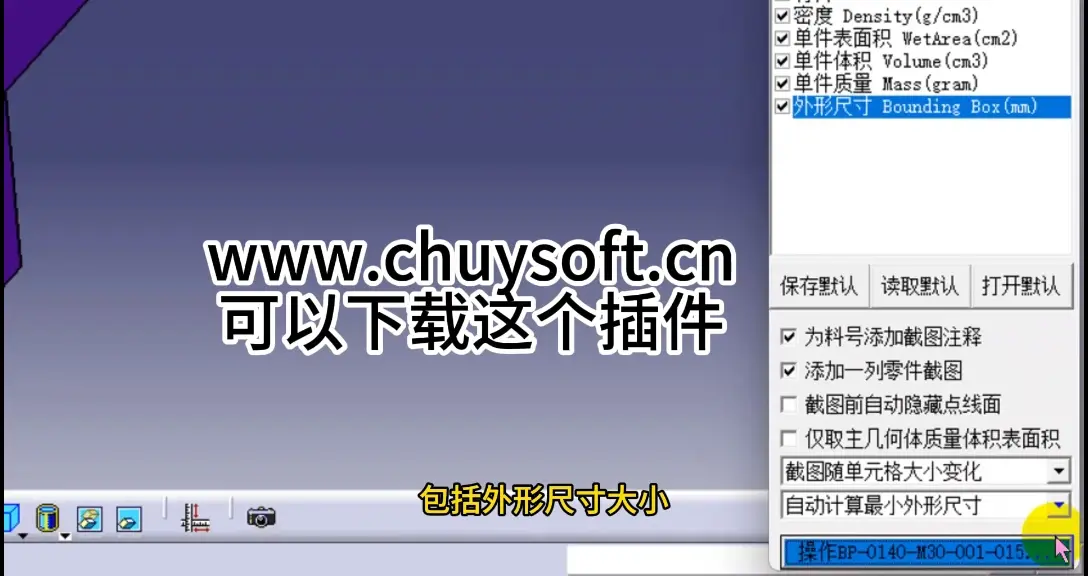

网上有人分享现成的VBA工具箱，有个叫“Exact_BOM_3D”的宏模块，跑一遍自动把零件名称、编号、尺寸、质量、数量这些信息填到Excel里。还有个叫“Al1_CDF_Tool_2D3D”的工具栏，上面有个“导出BOM”的按钮，点一下就完事。

如果你会用Python，GitHub上有个叫pytia-bill-of-material的开源项目，是个带图形界面的BOM导出工具，能把BOM导出成xlsx，还能顺带把每个零件存成step和stl文件。不过作者说了，他因为没CATIA授权已经不维护了，但代码还能用。

路子三：直接解析3dxml文件（适合搞二次开发）

如果你拿到的就是别人发来的3dxml文件，自己没有CATIA，或者不想开CATIA，那也有办法。

把.3dxml改成.zip解压开，里头有个PropertySet1.xml文件，里面存的就是BOM字段、设计参数、自定义属性这些信息。用Python、C++或者C#写个解析脚本，把XML里的BOM数据读出来，整理成表格。

这路子技术门槛稍微高一点，但好处是不依赖CATIA软件，适合批量处理或者集成到自己的报价系统里。

拿到BOM表之后怎么快速报价

BOM表导出来之后，剩下的就是算账的事了。

我的习惯是拿到Excel之后做几件事：

第一，筛出标准件和外购件。 螺栓、垫片、密封圈这些东西，价格是固定的，直接套采购价就行，不用自己算。BOM表里如果有“类型”或者“来源”字段，按这个筛。没有的话就靠零件编号或者名称来认，干久了自然心里有数。

第二，算自制件的加工成本。 这个主要看材料、重量和加工难度。BOM表里有材料名称和重量的话，材料成本就好算了——公斤价乘以重量。加工费就得凭经验了，车铣刨磨钻，工序越多越贵。我一般根据零件复杂度给个系数，简单的乘以1.5，复杂的乘以3到5。

第三，别忘了表面处理和热处理。 很多人在BOM表里看不到这些信息就漏掉了。镀锌、喷漆、氧化、淬火，这些都是钱。如果你的三维模型里没带这些工艺属性，报价的时候得自己补上。

第四，装配费和管理费。 零件算完了，整机的装配工时、包装运输、管理利润这些按比例加上去就行，不同公司比例不一样，看你自己的规矩。

几个能用的资源和链接

• CATIA自带BOM功能官方说明：Technia网站上有篇FAQ讲得很清楚，从打开装配到导出Excel每一步都有截图。网址是www.technia.com/en/faqs/can-you-export-a-bom-bill-of-materials-from-catia-to-excel。
• CSDN上那篇《3DXML格式详解》 ：讲3dxml格式讲得比较透，包括为什么轻量化、保留了哪些信息、怎么用，对理解3dxml的结构有帮助。搜标题就能找到。
• GitHub上的pytia-bill-of-material：开源的BOM导出工具，带GUI，支持导出xlsx、step、stl。地址是github.com/deloarts/pytia-bill-of-material。
• CSDN上CATIA VBA工具箱那篇：讲怎么用宏自动生成带截图的BOM表，有代码示例。搜“别再手动填Excel了！用这个CATIA VBA工具箱”能找到。
• 3DXML查看器：达索官方出的免费播放器，叫3DVIA Player，不用装CATIA就能打开3dxml文件看模型和BOM信息。去达索官网搜一下就能下到。
• 浩辰CAD看图王：国内的一个工具，能打开3dxml文件，支持剖切、爆炸这些操作，看内部结构挺方便。

几点提醒

导出BOM之前，最好用CATDUA把装配体清理一遍，避免那些无效的链接和报错影响BOM生成。

3dxml导出的BOM是“所见即所得”的——你在CATIA里隐藏了某些零件，导出来的BOM里就不含它们。所以导出之前检查一下可见性，别漏了东西。

如果你用的是CATIA V6或者3DEXPERIENCE平台，BOM的管理方式跟V5不太一样，是在“Bookmark Editor”应用里导出CSV。这个要注意区分。

大概就这些。报价这事儿说到底就是个信息整理的过程，信息越全越快，报价就越准越快。把BOM导出这步理顺了，后面算账就轻松多了。
