批量导出Catia坐标点的实用方法

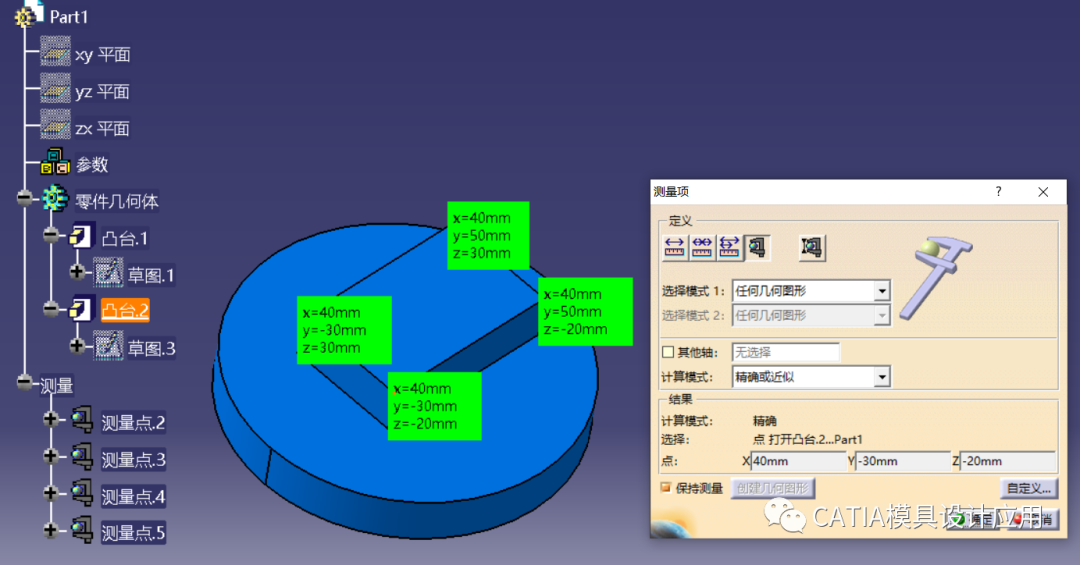

新建文件，用测量方式，得到若干测量点。

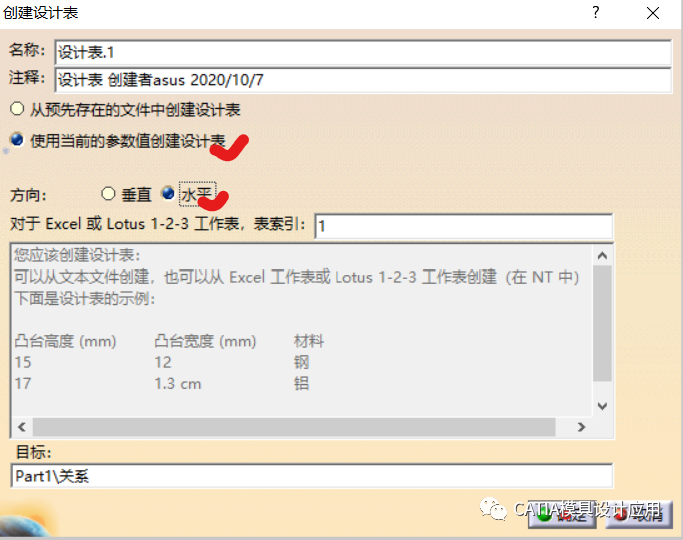

启动设计表，选中：


• 使用当前的参数值创建设计表
• 方向：水平

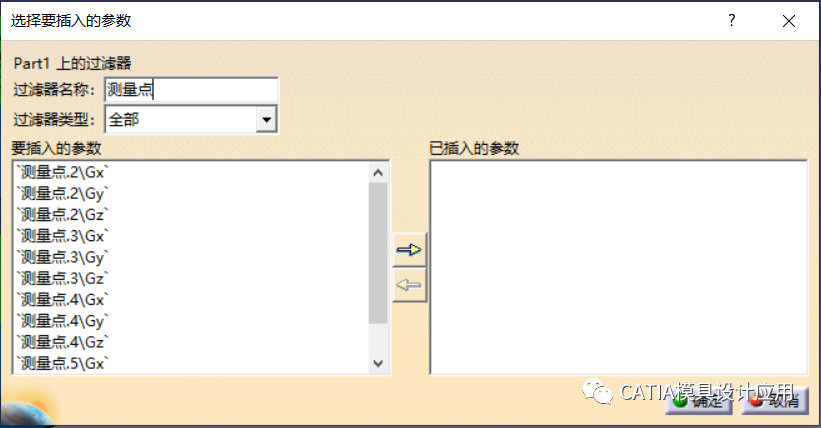

在弹出的选择对话框中，用测量点作为过滤点，此时左侧列表中只显示了测量点的参数，包含器XYZ的坐标。

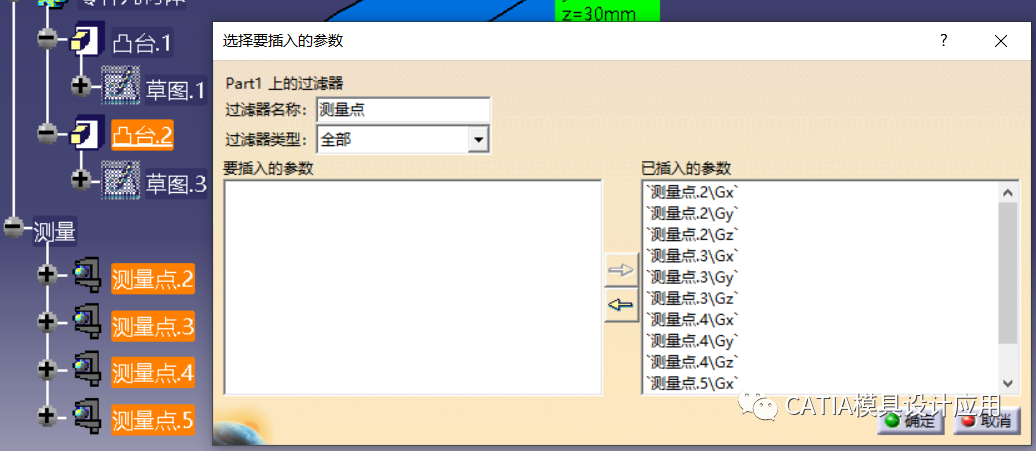

单击第一个，按住Shift选择最后一个，选中所有参数。单击中间的箭头，参数被移动到右侧列表，此列表将用于保存到设计表中。

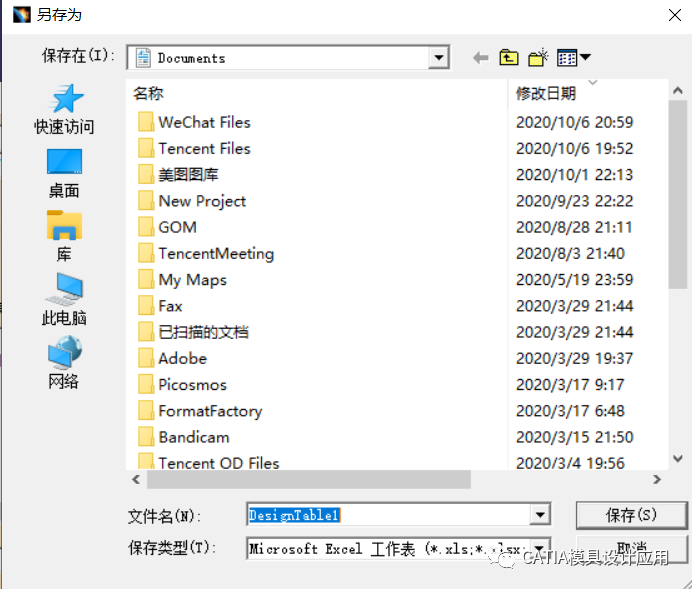

确定后，选择目录，设置文件名，将输出Excel表格。

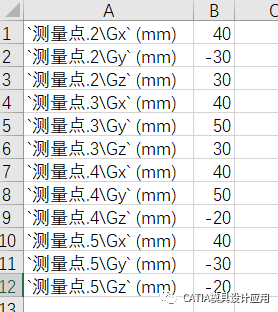

打开Excel表格，可以发现，参数被按顺序保存到excel表格中。

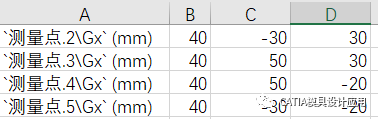

在Excel表格中对点的三个坐标进行编辑（编辑的方式肯定不可逐个点进行，如何快速的处理，就看各位筒子的Excel应用水平咯），最终结果如下图：

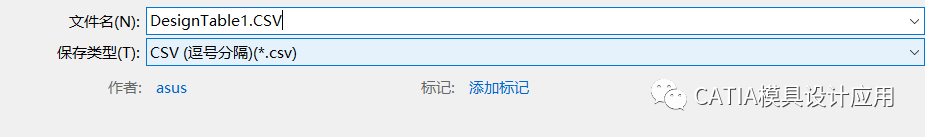

将文件导出为CSV格式，否则CATIA无法导入。

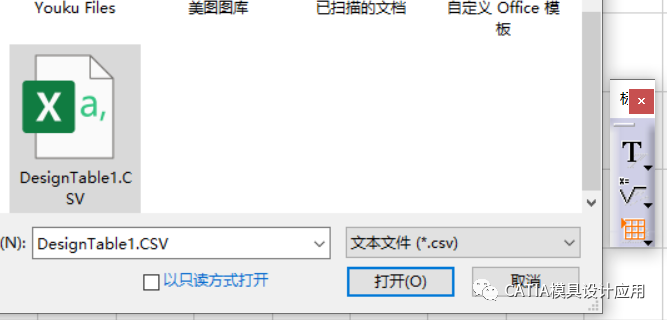

打开Drawing模块，用设计表的CSV格式导入测量点

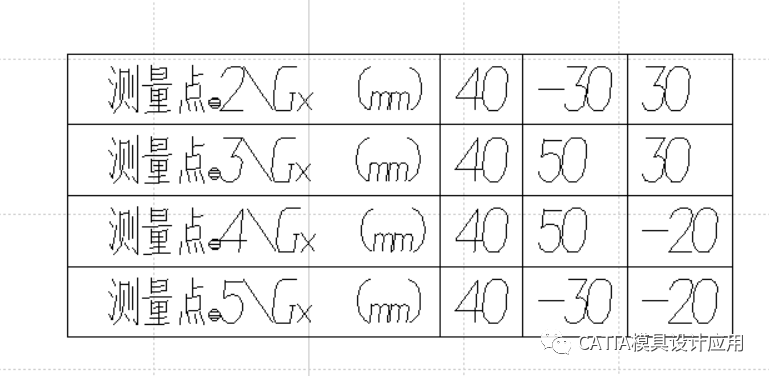

打开后，效果如下，我们的坐标点被加入到点列表中：

我们导入二维图中，可以实现点的坐标的查看，那么，如何将这些点导入到三维视图中呢？如何通过这些坐标在三维视图中创建点呢？我们后面再聊。
