CATIA软件VBA二次开发：Excel文件中点坐标数据导入与生成点应用程序编写

本文已经首发在个人微信公众号：工业机器人仿真与编程（微信号：IndRobSim），欢迎关注！

前几期为大家介绍了基于VBA二次开发的CATIA软件焊点坐标数据导出应用程序编写以及焊点小球生成工具应用程序的编写，本期再来为大家介绍一下基于VBA二次开发的Excel焊点坐标数据导入与生成点数模的应用程序编写。

CATIA软件版本：CATIA V5R21。

VisualStudio软件版本：VisualStudio Ultimate 2010。

一、项目创建

打开VisualStudio软件，进入VB.Net开发环境。然后新建项目，选择“Windows窗口应用程序”模板，创建点坐标数据导入工具项目。

二、CATIA Automation API类库引用

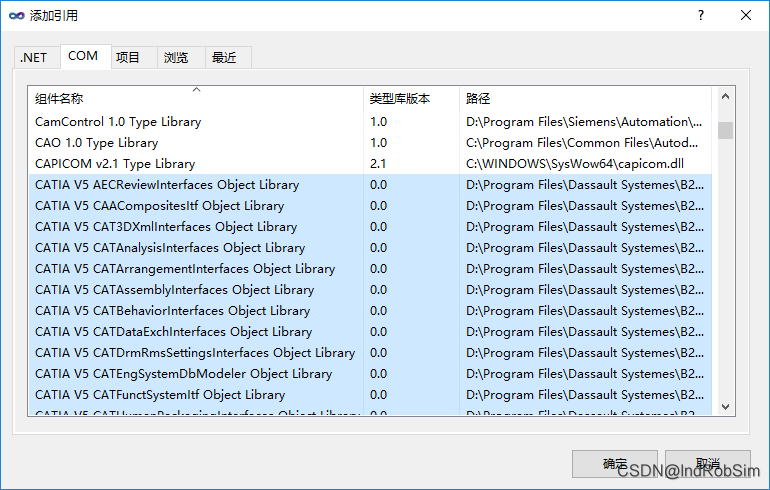

在添加引用对话框中点选上方的“COM”标签，下方的组件显示框中全选带有“CATIA V5”前缀的API组件，点击确定按钮，稍等片刻后组件加载完成后窗口将自动关闭。

三、软件界面设计

1.在自动添加的Form1窗体控件中分别添加一个Button公共控件和一个OpenFileDialog对话框控件。

2.分别设置Form1窗体控件属性参数与Button公共控件属性参数。

3.控件属性设置完成后将Form1窗体控件拖拽到合适大小，然后将Button控件拖放到剧中位置。

四、程序编写

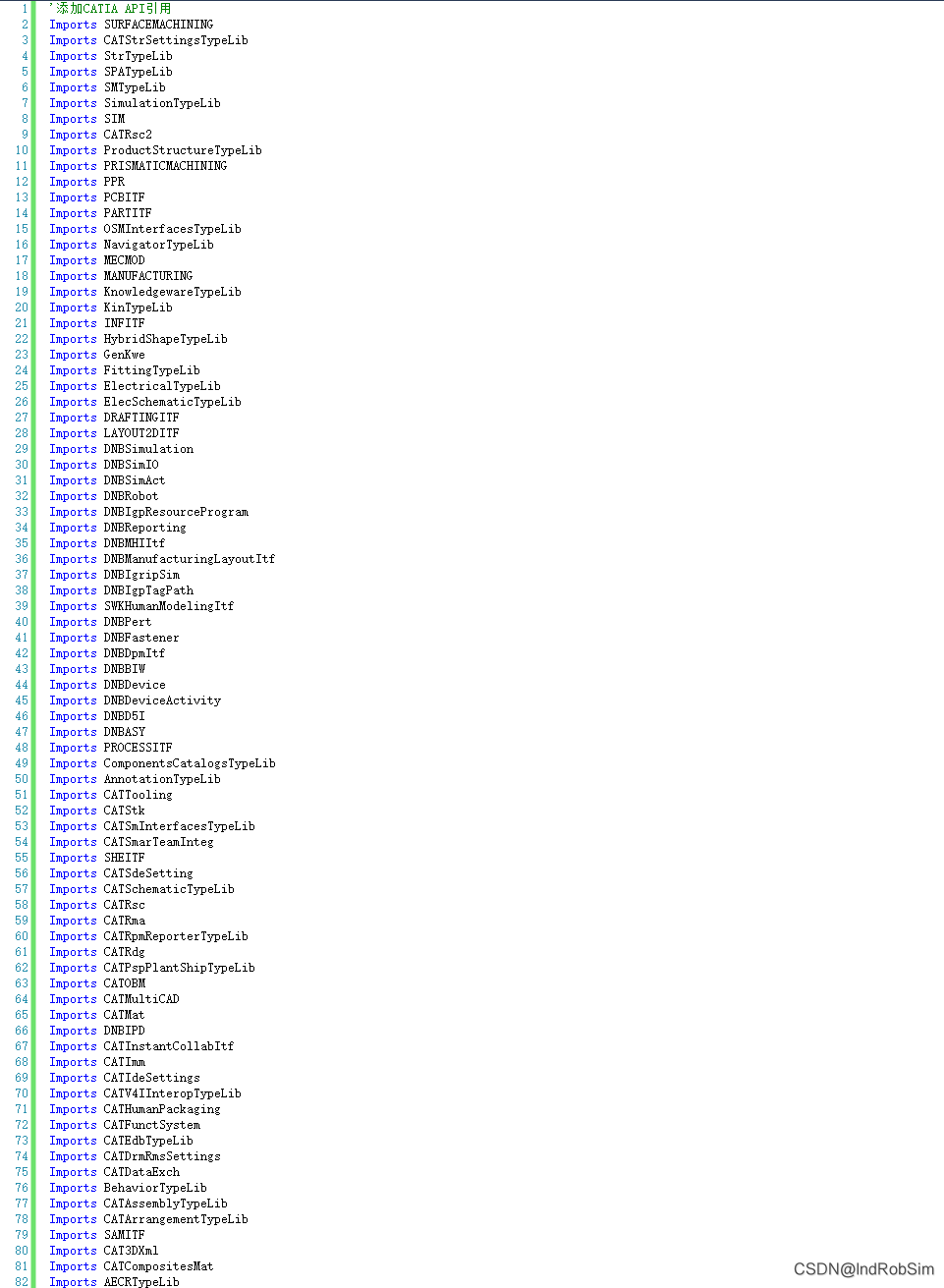

1.双击Form1窗体控件，打开程序代码编辑窗口，在Public Class Form1代码上方编写CATIA API类库引用代码。

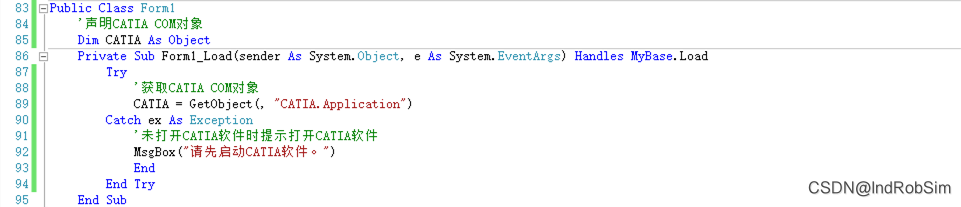

2.在Form1窗口控件的Load 事件 代码编辑器区中编写CATIA软件连接控制VBA代码。

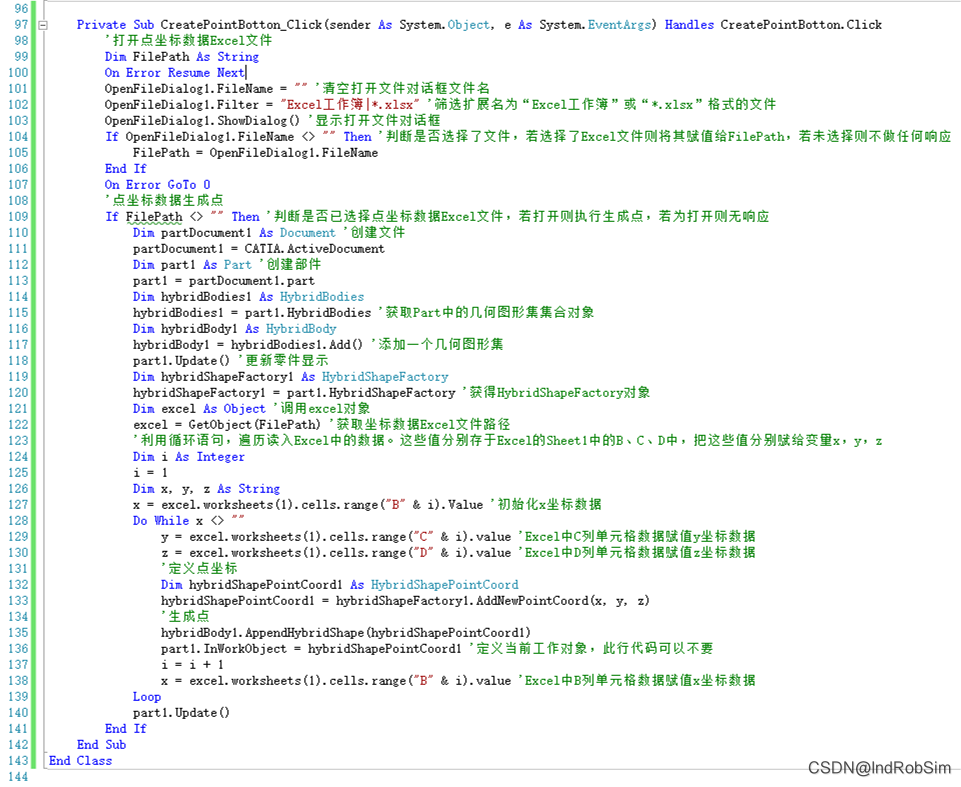

3.双击Form1窗体控件上的Button控件，进入按钮的Click事件代码编辑区，分别编写打开点坐标数据Excel文件代码、遍历Excel文件中点坐标数据代码、生成点数模VBA代码。

4.完整程序VBA代码如下所示。

'添加CATIA API引用Imports SURFACEMACHININGImports CATStrSettingsTypeLibImports StrTypeLibImports SPATypeLibImports SMTypeLibImports SimulationTypeLibImports SIMImports CATRsc2Imports ProductStructureTypeLibImports PRISMATICMACHININGImports PPRImports PCBITFImports PARTITFImports OSMInterfacesTypeLibImports NavigatorTypeLibImports MECMODImports MANUFACTURINGImports KnowledgewareTypeLibImports KinTypeLibImports INFITFImports HybridShapeTypeLibImports GenKweImports FittingTypeLibImports ElectricalTypeLibImports ElecSchematicTypeLibImports DRAFTINGITFImports LAYOUT2DITFImports DNBSimulationImports DNBSimIOImports DNBSimActImports DNBRobotImports DNBIgpResourceProgramImports DNBReportingImports DNBMHIItfImports DNBManufacturingLayoutItfImports DNBIgripSimImports DNBIgpTagPathImports SWKHumanModelingItfImports DNBPertImports DNBFastenerImports DNBDpmItfImports DNBBIWImports DNBDeviceImports DNBDeviceActivityImports DNBD5IImports DNBASYImports PROCESSITFImports ComponentsCatalogsTypeLibImports AnnotationTypeLibImports CATToolingImports CATStkImports CATSmInterfacesTypeLibImports CATSmarTeamIntegImports SHEITFImports CATSdeSettingImports CATSchematicTypeLibImports CATRscImports CATRmaImports CATRpmReporterTypeLibImports CATRdgImports CATPspPlantShipTypeLibImports CATOBMImports CATMultiCADImports CATMatImports DNBIPDImports CATInstantCollabItfImports CATImmImports CATIdeSettingsImports CATV4IInteropTypeLibImports CATHumanPackagingImports CATFunctSystemImports CATEdbTypeLibImports CATDrmRmsSettingsImports CATDataExchImports BehaviorTypeLibImports CATAssemblyTypeLibImports CATArrangementTypeLibImports SAMITFImports CAT3DXmlImports CATCompositesMatImports AECRTypeLibPublic Class Form1    '声明CATIA COM对象    Dim CATIA As Object    Private Sub Form1_Load(sender As System.Object, e As System.EventArgs) Handles MyBase.Load        Try            '获取CATIA COM对象            CATIA = GetObject(, "CATIA.Application")        Catch ex As Exception            '未打开CATIA软件时提示打开CATIA软件            MsgBox("请先启动CATIA软件。")            End        End Try    End Sub     Private Sub CreatePointBotton_Click(sender As System.Object, e As System.EventArgs) Handles CreatePointBotton.Click        '打开点坐标数据Excel文件        Dim FilePath As String        On Error Resume Next        OpenFileDialog1.FileName = "" '清空打开文件对话框文件名        OpenFileDialog1.Filter = "Excel工作簿|*.xlsx" '筛选扩展名为“Excel工作簿”或“*.xlsx”格式的文件        OpenFileDialog1.ShowDialog() '显示打开文件对话框        If OpenFileDialog1.FileName <> "" Then '判断是否选择了文件，若选择了Excel文件则将其赋值给FilePath，若未选择则不做任何响应            FilePath = OpenFileDialog1.FileName        End If        On Error GoTo 0        '点坐标数据生成点        If FilePath <> "" Then '判断是否已选择点坐标数据Excel文件，若打开则执行生成点，若为打开则无响应            Dim partDocument1 As Document '创建文件            partDocument1 = CATIA.ActiveDocument            Dim part1 As Part '创建部件            part1 = partDocument1.part            Dim hybridBodies1 As HybridBodies            hybridBodies1 = part1.HybridBodies '获取Part中的几何图形集集合对象            Dim hybridBody1 As HybridBody            hybridBody1 = hybridBodies1.Add() '添加一个几何图形集            part1.Update() '更新零件显示            Dim hybridShapeFactory1 As HybridShapeFactory            hybridShapeFactory1 = part1.HybridShapeFactory '获得HybridShapeFactory对象            Dim excel As Object '调用excel对象            excel = GetObject(FilePath) '获取坐标数据Excel文件路径            '利用循环语句，遍历读入Excel中的数据。这些值分别存于Excel的Sheet1中的B、C、D中，把这些值分别赋给变量x，y，z            Dim i As Integer            i = 1            Dim x, y, z As String            x = excel.worksheets(1).cells.range("B" & i).Value '初始化x坐标数据            Do While x <> ""                y = excel.worksheets(1).cells.range("C" & i).value 'Excel中C列单元格数据赋值y坐标数据                z = excel.worksheets(1).cells.range("D" & i).value 'Excel中D列单元格数据赋值z坐标数据                '定义点坐标                Dim hybridShapePointCoord1 As HybridShapePointCoord                hybridShapePointCoord1 = hybridShapeFactory1.AddNewPointCoord(x, y, z)                '生成点                hybridBody1.AppendHybridShape(hybridShapePointCoord1)                part1.InWorkObject = hybridShapePointCoord1 '定义当前工作对象，此行代码可以不要                i = i + 1                x = excel.worksheets(1).cells.range("B" & i).value 'Excel中B列单元格数据赋值x坐标数据            Loop            part1.Update()        End If    End SubEnd Class

五、运行测试

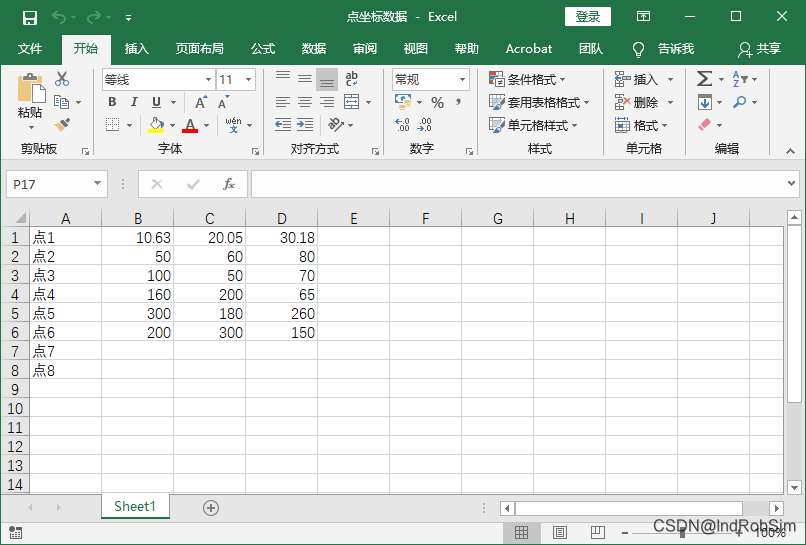

1.创建一个Excel点坐标数据文件，在工作簿1（Sheet1）的A列输入点ID，B、C、D列分别输入点的x、y、z坐标值，并保存。

2.打开CATIA软件，新建或打开一个零件文件。

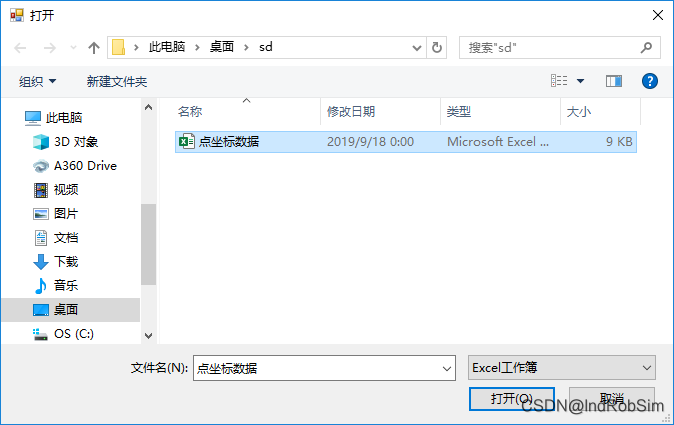

3.对编写的代码进行测试，打开点坐标数据导入工具软件，点击“数据导入”按钮，在打开的文件浏览对话框中选择创建的点坐标数据Excel文件并打开。

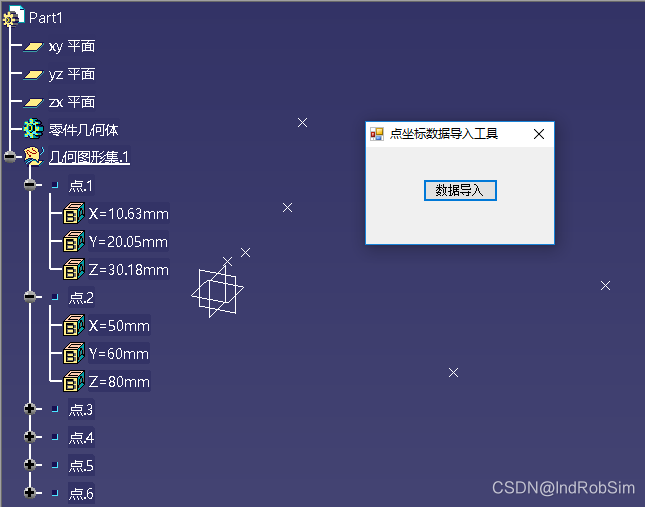

4.如果未出错，等待片刻后CATIA软件中将生成以Excel文件中的数据为坐标值的点数模。

5.在项目文件夹的Debug目录下可以找到编译生成了“点坐标数据导入工具”应用程序，直接双击打开使用，效果与调试程序一致。

The End
