前阵子给本地的汽配厂做技术支持,赶一批后悬架扭力梁的逆向建模活,甲方催得急,扫描出来的点云乱得一塌糊涂,用普通曲面方法硬拉,熬了两个通宵出来的数模,送去做疲劳仿真直接报错,说曲面连续性不达标。后来我对着CATIA的逆向模块连调带改,摸出了一套能直接过主机厂校验的扭力梁建模流程,连仿真工程师都挑不出毛病。

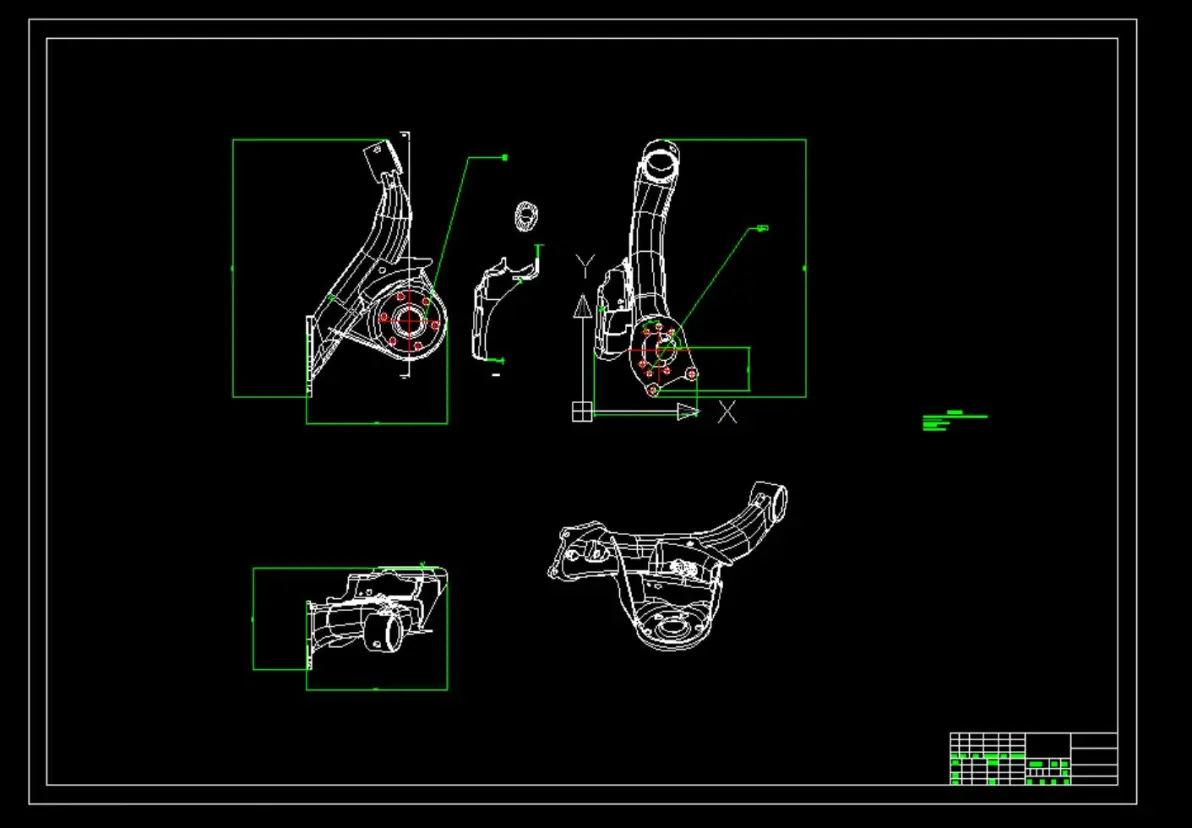

我之前踩过最蠢的坑,一开始拿到点云就急着描线,描完拼出来的曲面,扭力梁的横梁过渡位置全是硬拐点,后续做路谱仿真的时候,应力集中点直接算不准。后来才摸出稳妥的路子:先把扫描点云导入CATIA的DSE模块,把杂点、飞边全部清干净,按扭力梁的横梁、纵臂、弹簧安装座几个不同的功能区域,把点云单独分割开,每个区域单独做基面定位,别整个点云糊在一起瞎描。

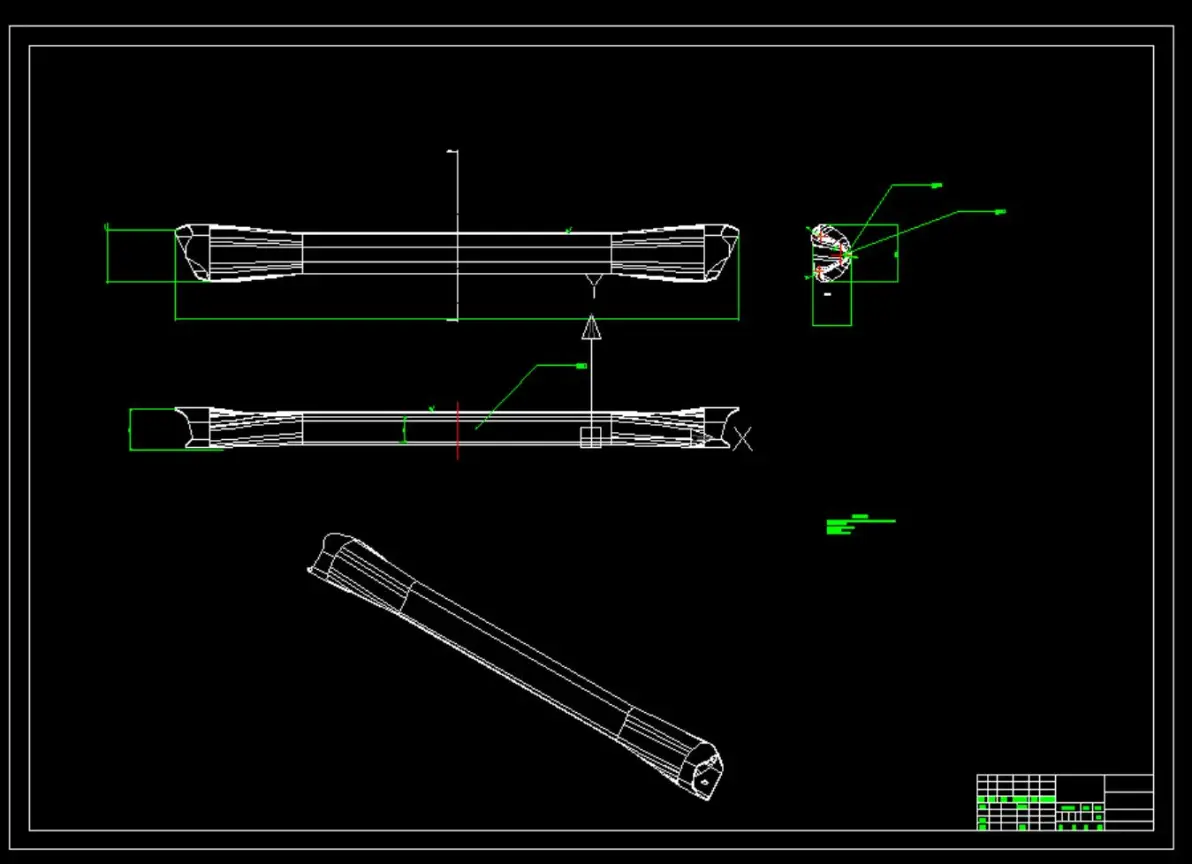

定位做完之后进QSR模块,先给扭力梁的主承重横梁铺基础网格,顺着梁的弯曲走向拉引导线,别硬套规则的圆柱面,扭力梁实际是带变截面弧度的,硬套圆柱出来的数模装车之后根本装不上。我当时做的那根扭力梁,横梁中间的过渡曲面,反复调了七次曲率,才把G2连续的要求卡准,仿真跑出来的应力分布和实车测试的数据几乎对上。

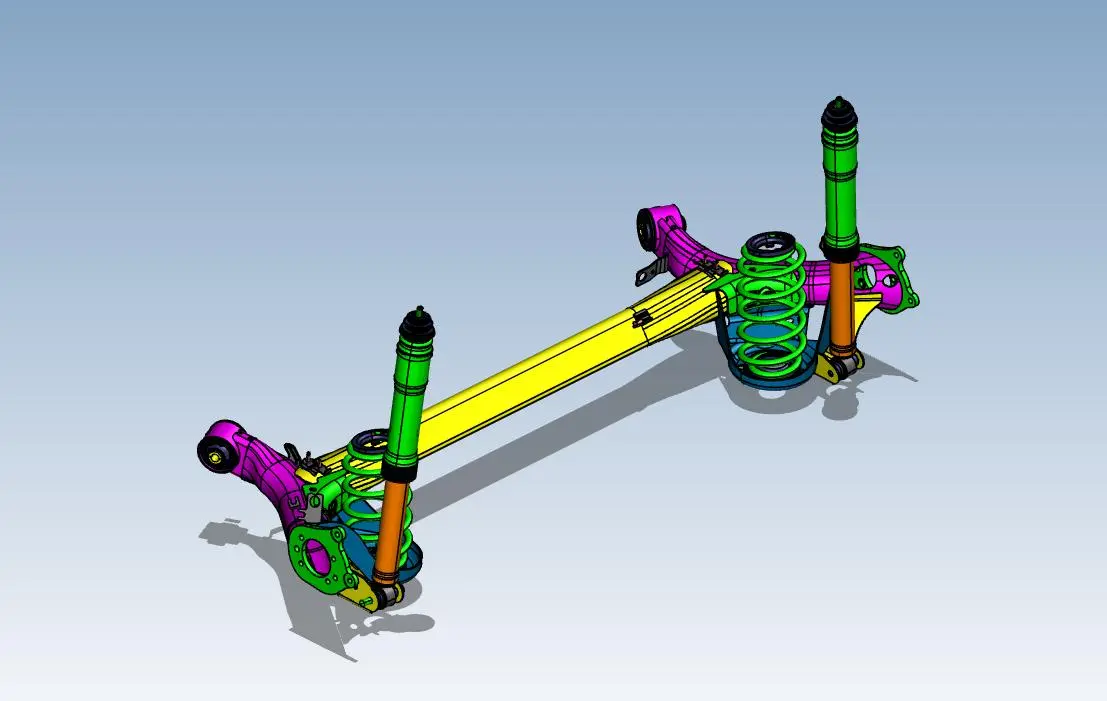

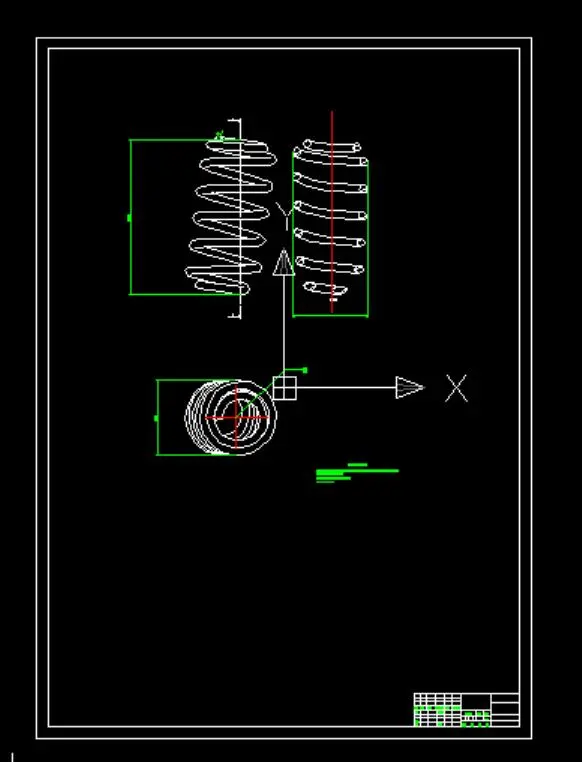

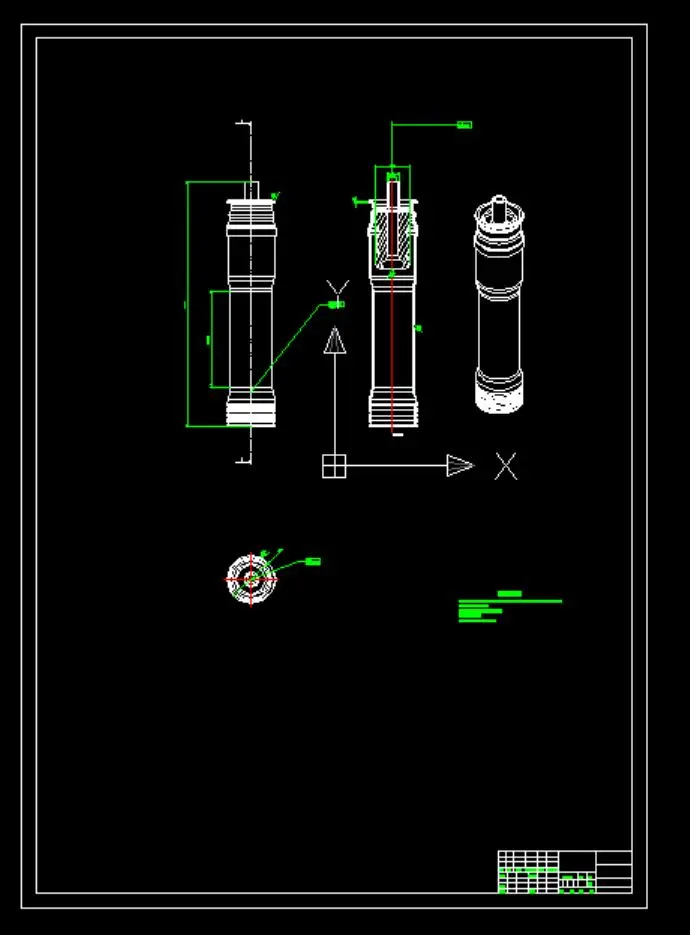

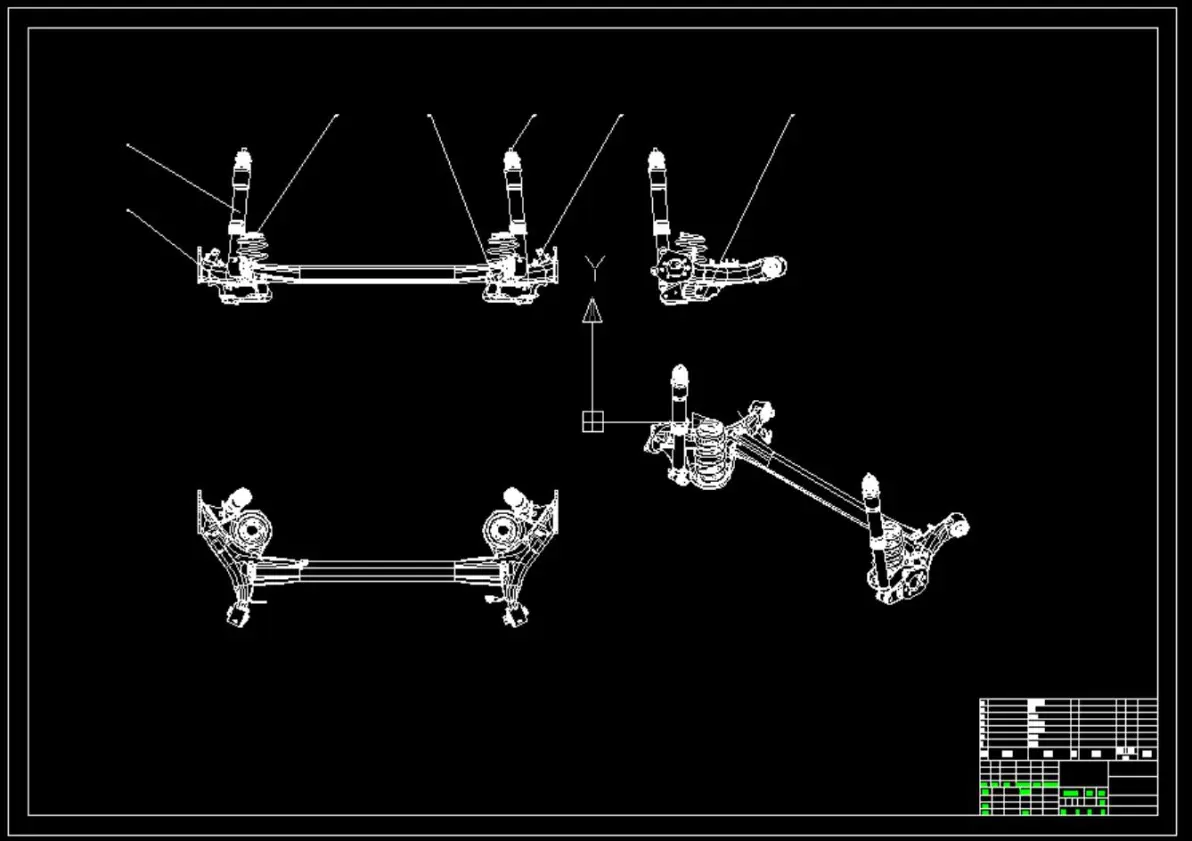

我攒了好几年的后悬架扭力梁CATIA相关实用资源,全是自己当年做项目时攒下来的干货,没有网上到处传的无效死链:




现在我再做扭力梁的CATIA建模活,正常两天就能出一个能直接过仿真、过审的数模,再也不用像之前那样熬通宵返工。新手刚上手别一上来就啃完整根扭力梁,先从单独的横梁曲面开始练,摸熟变截面曲面的调整逻辑,慢慢再拼整个总成,上手速度快很多。
