二维图纸到三维模型:一键拉伸的奇妙转换

DWG格式的二维图,经过德国CADENAS公司研发的PARTsolutions转换成三维模型,可直接输出到主流CAD软件,如Creo,SolidWorks,Ugnx,Catia等并且是三维原始格式。

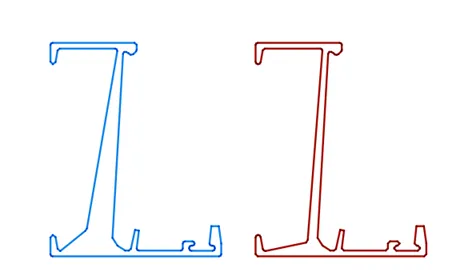

如下两张DWG图纸:

WeChat Image_20181203110702.png

WeChat Image_20181203110717.png

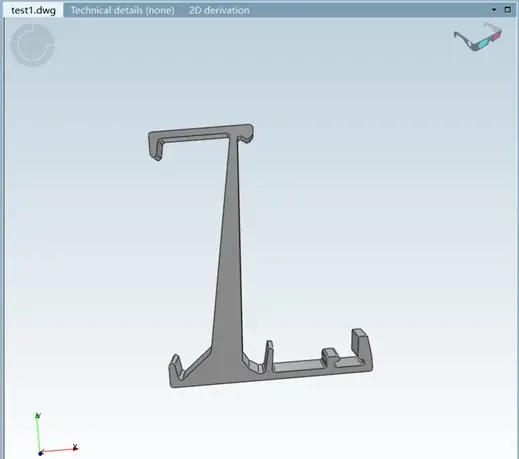

经过PARTsolutions的二维图纸拉伸三维化如下

WeChat Image_20181203110728.jpg

WeChat Image_20181203110738.jpg

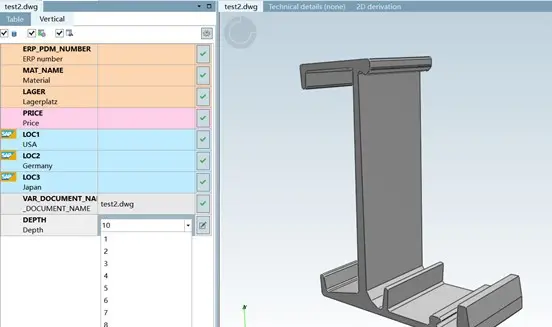

可控制拉伸的长度,自由配置

WeChat Image_20181203110744.jpg

三维模型的比较功能

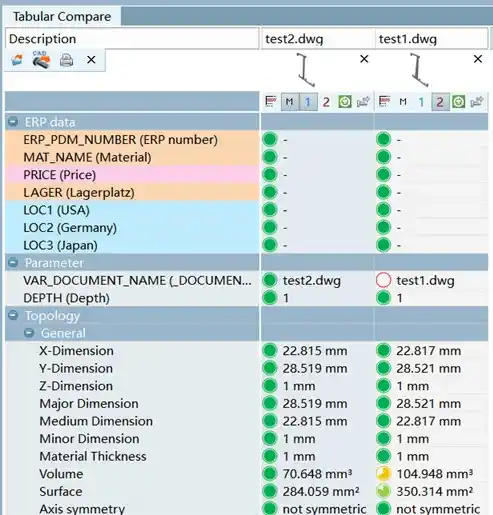

表格比较:可比较ERP属性,PDM属性,以及拓扑属性等

WeChat Image_20181203110750.jpg

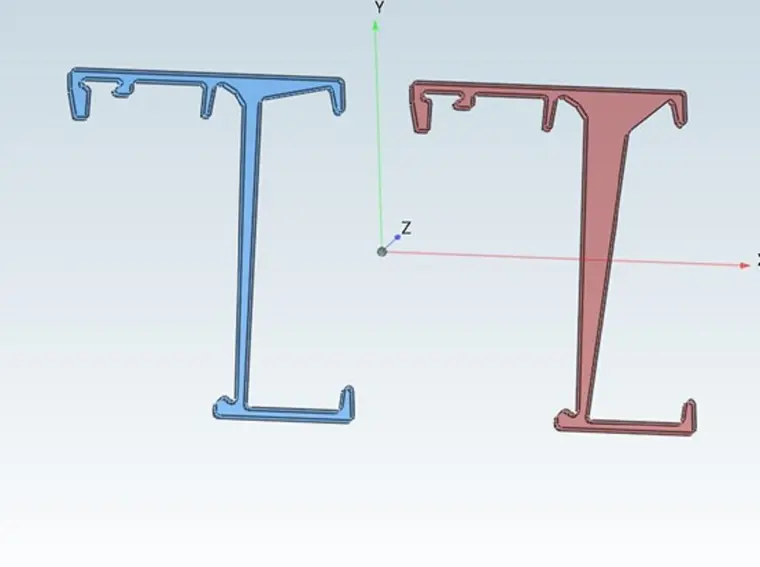

三维模型的比较


WeChat Image_20181203110755.jpg

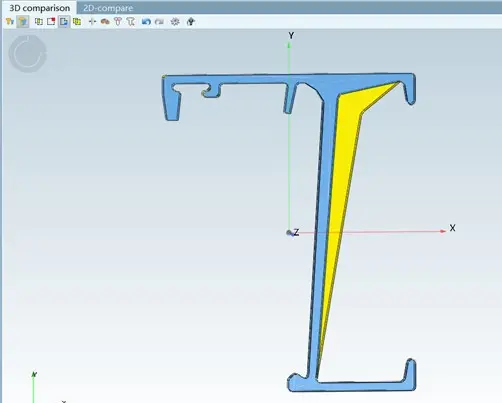

显示差异

WeChat Image_20181203110801.jpg



2D图纸差异

WeChat Image_20181203110806.png

二维图纸拉伸三维化之后,可以利用PARTsolutions进行几何相似性搜索,有效的缩减二维图纸的重复,大大提高工程师设计效率。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
