CATIA闭合曲线怎么快速生成曲面?

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】

CATIA中可以通过多个点来构建线条，然后通过多个线条来构建2维曲面，最后通过二维曲面生成三维实体，该怎么生成曲面呢？下面我们就来看看详细的教程。

查看详情

1、首先我们打开CATIA，并在主菜单中找到>开始选项，单击点开，并在下拉列表中选择>外形>创成式曲面设计模块；

2、进入模块后我们在右侧工具栏中找到草图命令，然后鼠标选择xy平面，并以此为草图基准面进入草图界面，单击居中矩形命令生成一个长方形；

3、完成操作后对长方形的边长进行约束，约束尺寸为60mm，即生成一个正方形，然后单击工具栏右侧的退出工作台按钮退出草图界面；

4、返回三维主界面，并在右侧工具栏中找到曲面集成面板，单击>填充命令；

5、弹出填充曲面定义命令对话框，在下方的边界选项框中我们选中图形去生成的草图.1；

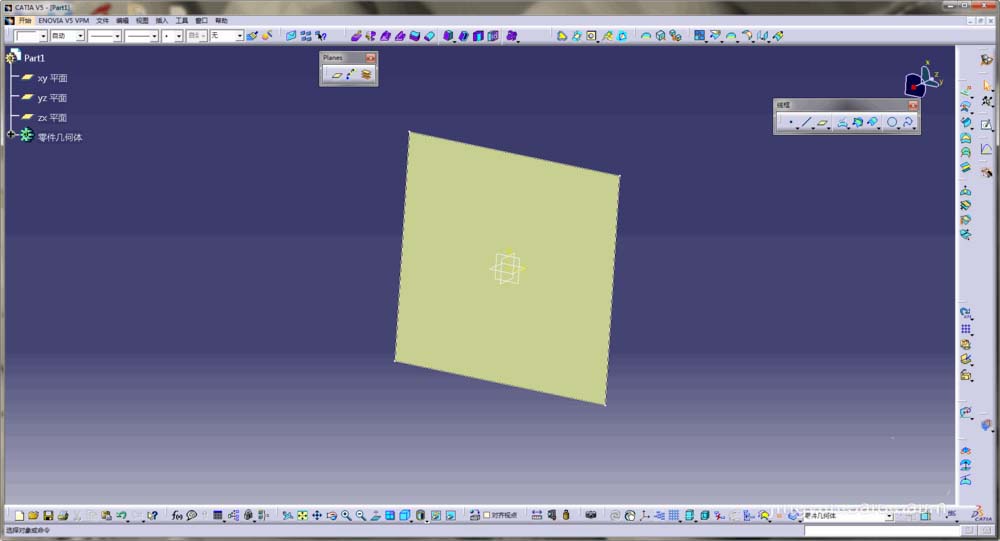

6、这时会在线框上显示封闭轮廓字样，单击>预览命令，查看生成的闭合曲面；

7、如果没有报错说明轮廓线完整，可以生成闭合曲面，单击确定完成操作，这样我们就通过闭合曲线生成了一个曲面。

以上就是CATIA闭合曲线生成曲面的教程，希望大家喜欢，请继续关注脚本之家。
