Catia建立零件模型很方便，下面我们就来看看建立运动分析的教程。

查看详情

1、首先进入Caita的运动学分析模块DMU Kinematics。

2、然后右键点击Product，按图示方法导入各个零件。

3、导入后的状态如下图所示。

4、点击Insert，新建一个机构Mechanism。

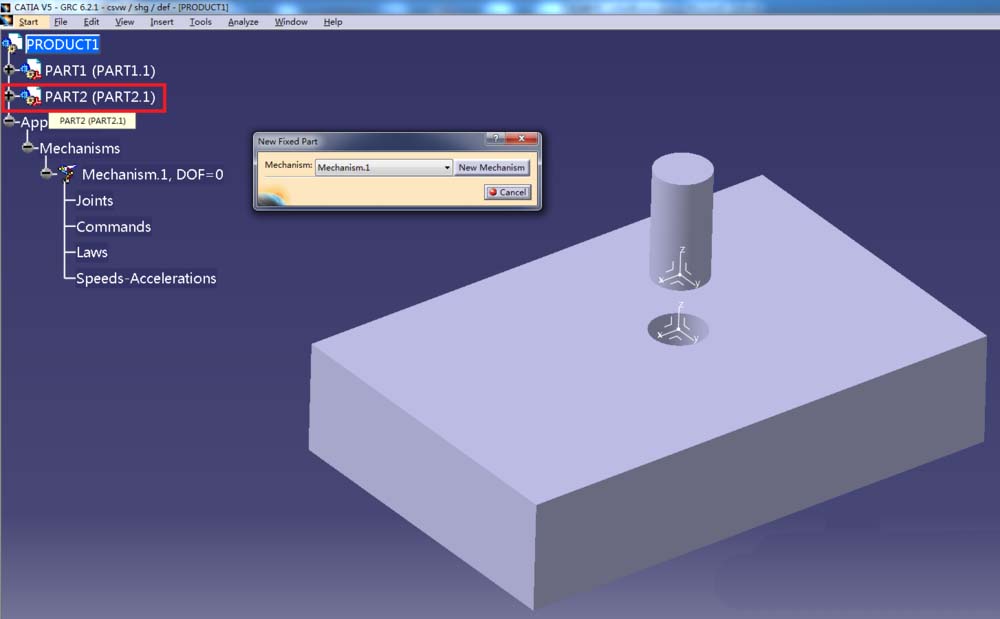

5、每个机构都必须有且仅有一个固定件Fixed Part，点击Insert新建一个Fixed Part，注意在弹出的对话框中选择对应的机构，目前图中对应的是Mechanism1，然后点击一个零件作为固定零件

6、创建固定零件完毕后，可以看到红框中的特征。零件上有个绿色的锚，另外特征树中可以在对应的机构下面找到Fixed Part。

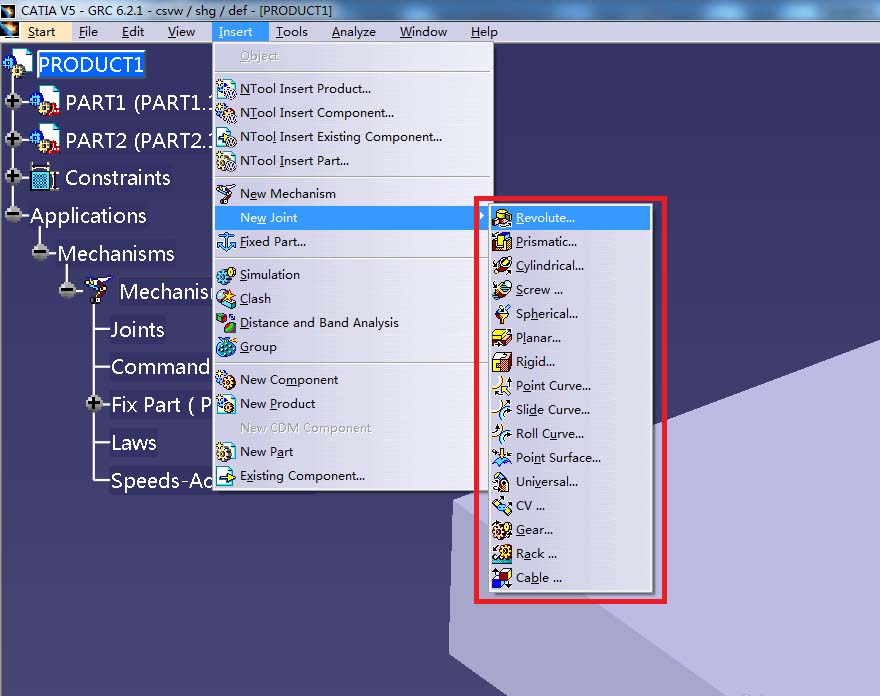

7、建立各个零件之间的运动关系，主要通过Inset->New Joint来建立，这里面几乎包含了所有的运动关系，这里以建立一个铰链约束为例，两个零件之间可以绕同一轴旋转。

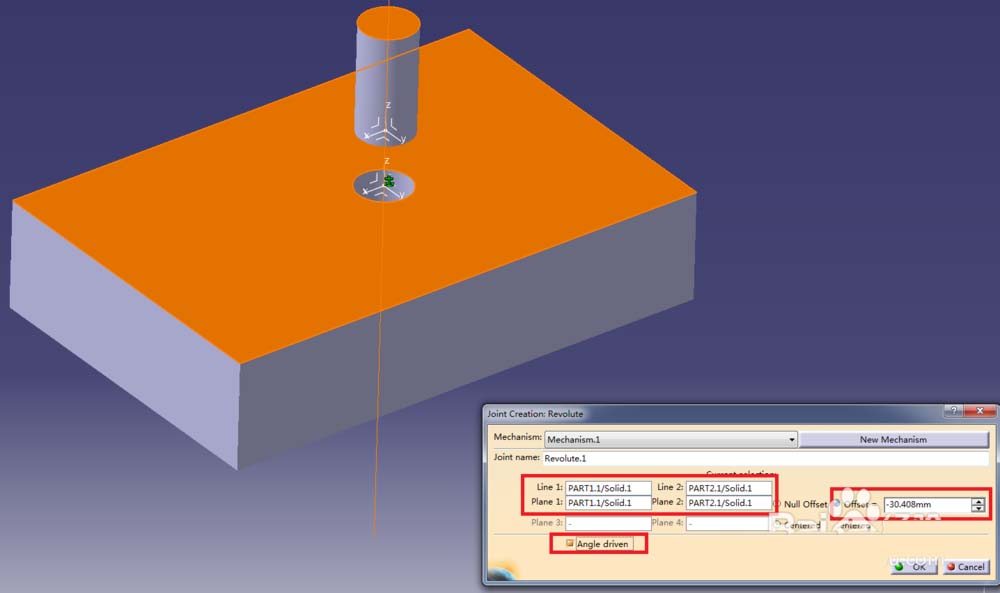

8、在对话框中，两条line分别选择圆柱的轴线和圆孔的轴线（轴线可以通过点击圆周面来选择），两个plane分别选择图中高亮的两个面，根据实际情况选择性勾选offset，然后在Angle Driven前面打上勾，表示这个机构的运动来源是这个铰链的角度在动，由于之前已经定义过固定零件，所以我们知道肯定是圆柱在动了。

9、建立完运动关系后，我们可以看到弹出一个对话框，提示该机构已经可以进行运动仿真了。

CATIA建立运动分析的教程，希望能帮到大家，请继续关注脚本之家。
