今天我们主要来介绍CATIA创成式曲面中的扫掠曲面的创建方法，详细内容请看下文介绍。

查看详情

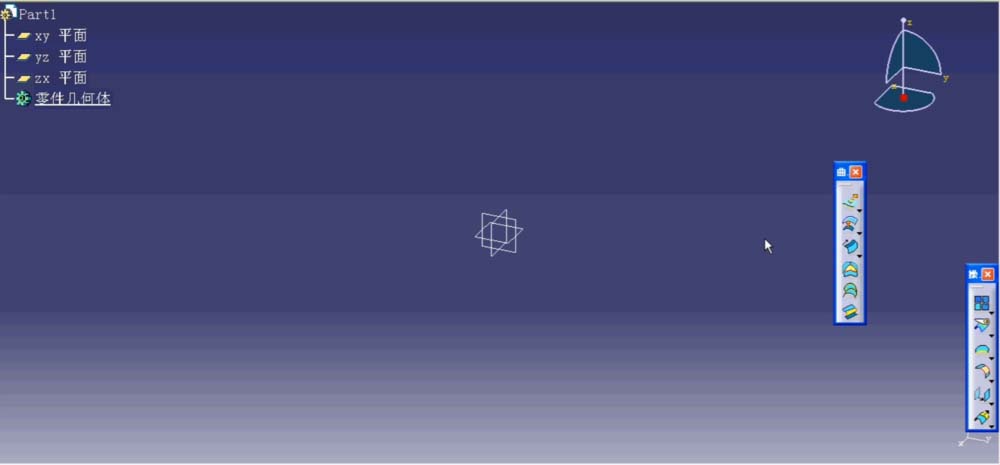

1、首先打开CATIA，进入创成式曲面设计

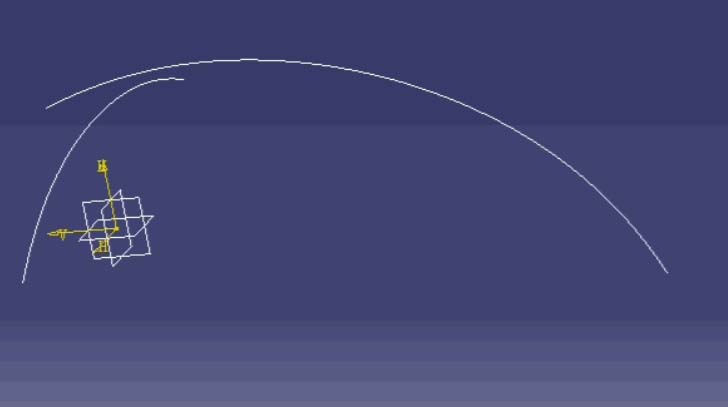

2、草绘两个图形，一个草图用作轮廓线，一个草图用作引导曲线

3、草图完成后，点击扫掠按钮

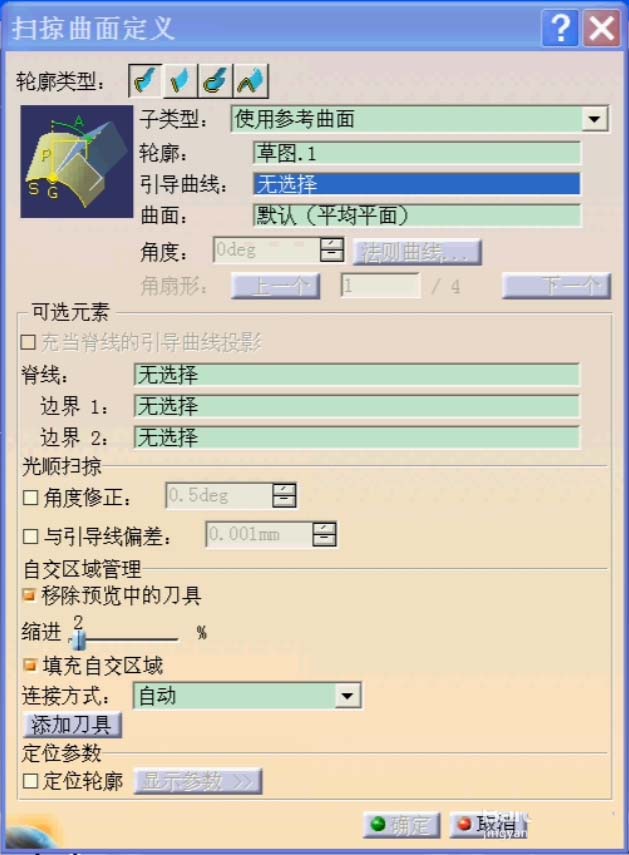

4、轮廓线和引导曲线分别选择刚才绘制的草图。子类型选择使用参考曲面

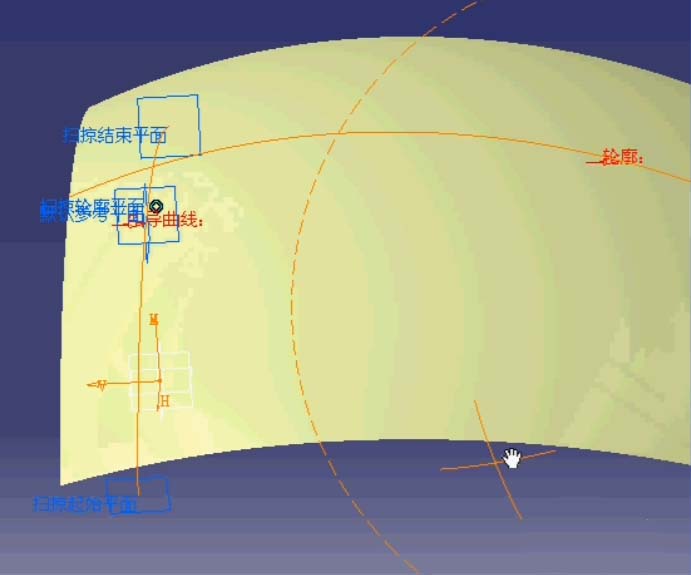

5、可以看到轮廓线形成了曲面，曲面的曲率是按照引导线来完成的。

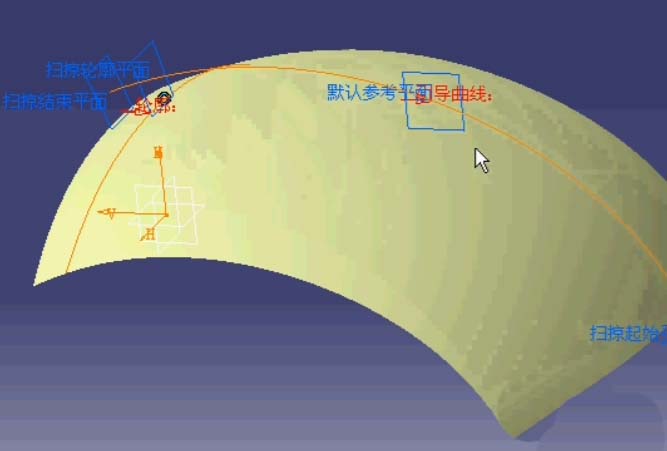

6、如果轮廓线和引导曲线调换所使用的草图，可以看到形成的曲面依旧会在轮廓线所在的曲面上。这个要注意。

以上就是CATIA创成式曲面中的扫掠曲面的制作方法，脚本之家还有更多的教程，希望大家可以继续关注。
