今天我们就来看看看catia使用各种命令绘制电阻丝的方法，很简单的实例教程，请看下文详细的教程。
1、创建新的零件。
2、点击“开始”——“形状”——进入“创成式外形设计”

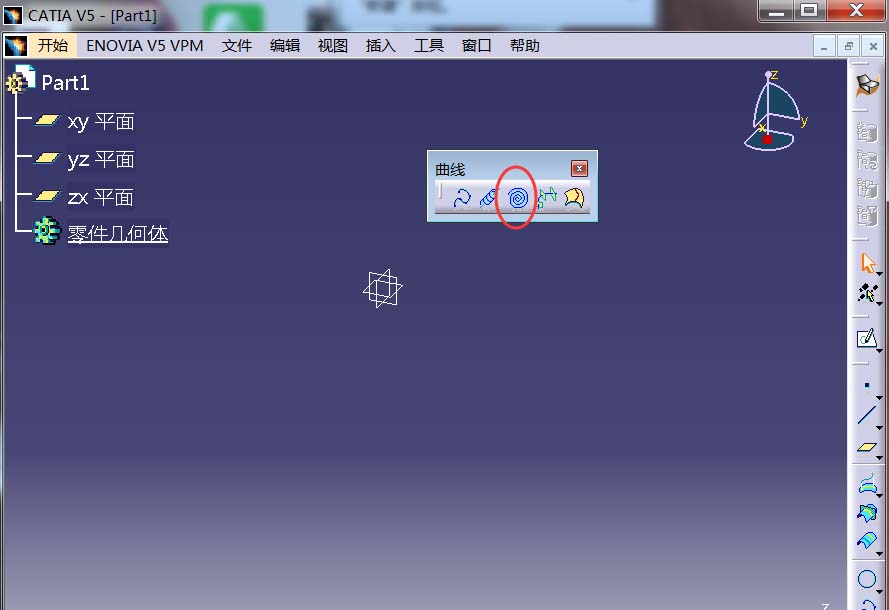

3、点击螺线命令

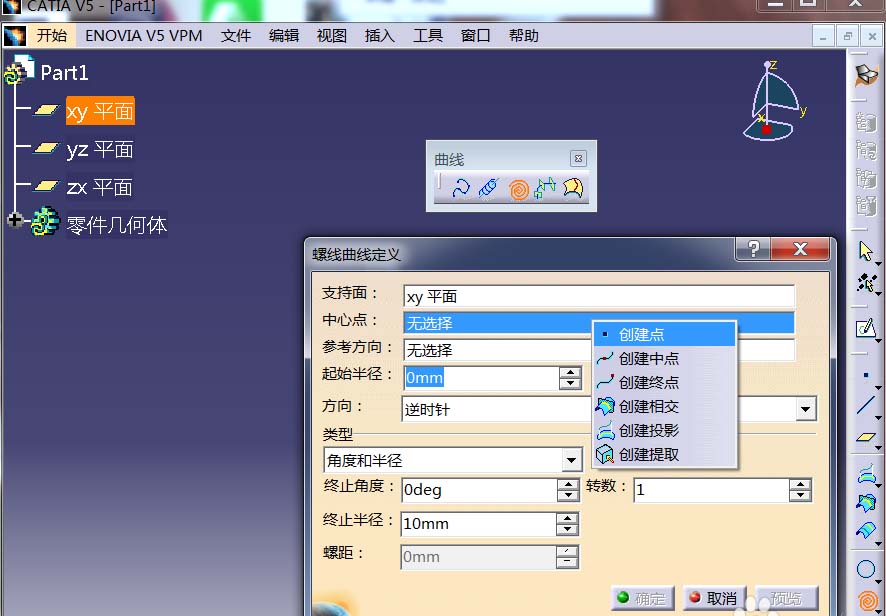

4、在中心点处，右击创建坐标为0、0、0的坐标点
5、进行参数设计，按图填出要设计的参数。

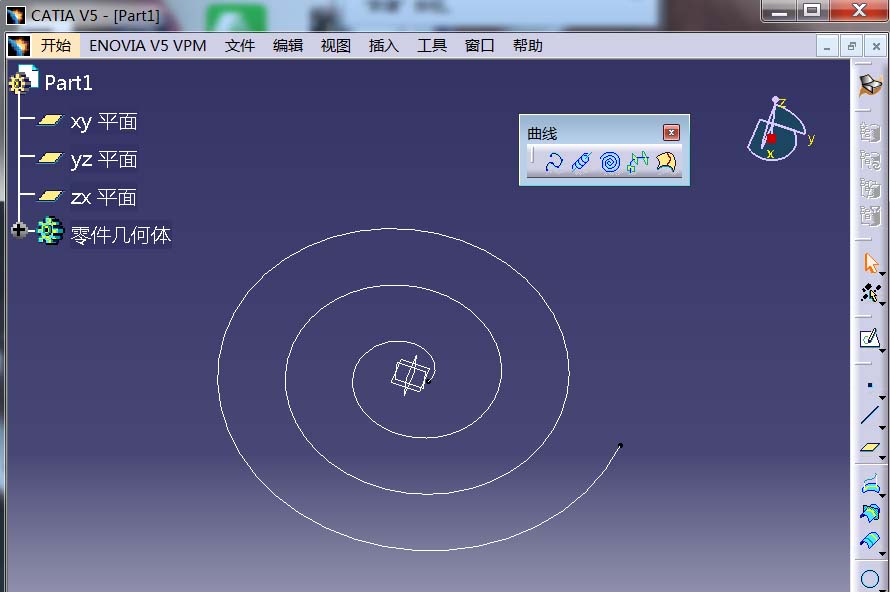

6、设计出螺线草图。

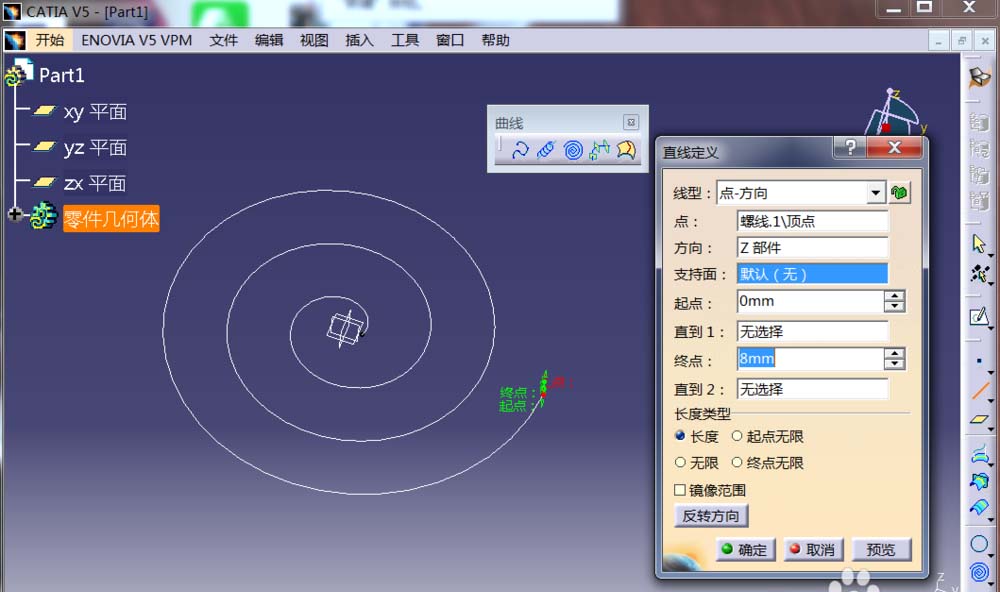

7、在螺线的顶点，定义直线

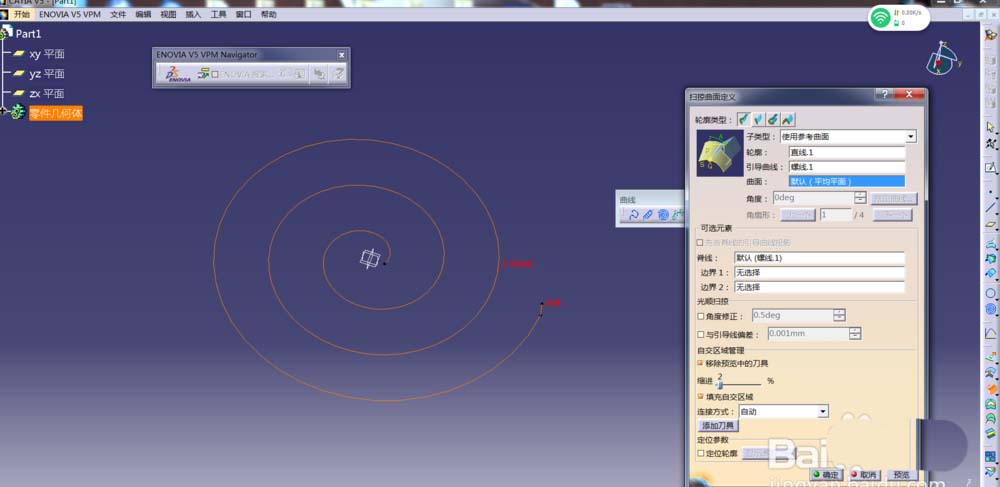

8、以定义的直线为轮廓，螺线为引导曲线进行扫掠。

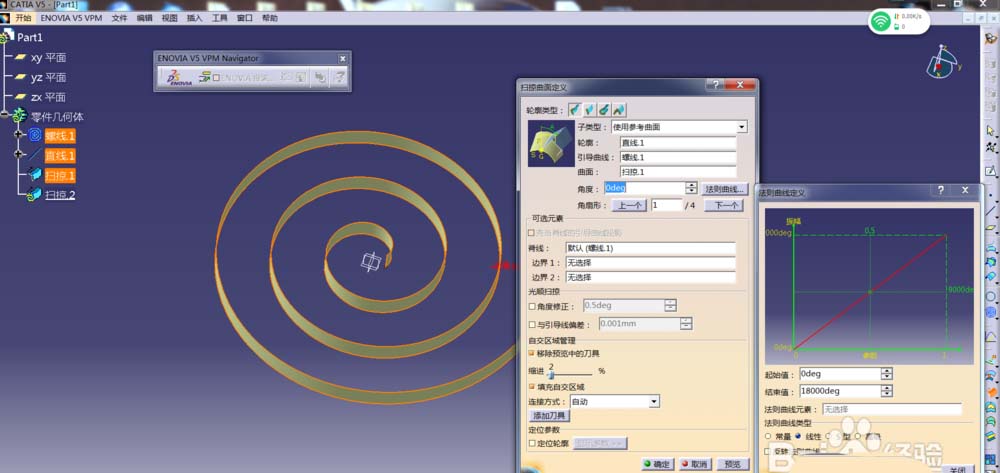

9、以直线1为轮廓，螺线为引导曲线，扫掠1为曲面，再定义法则曲线为线性，角度0-18000

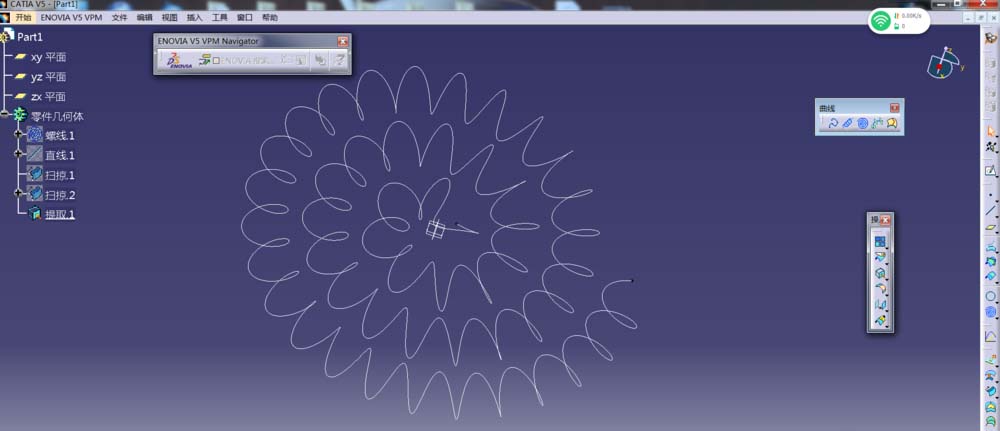

10、得到如下图的效果。

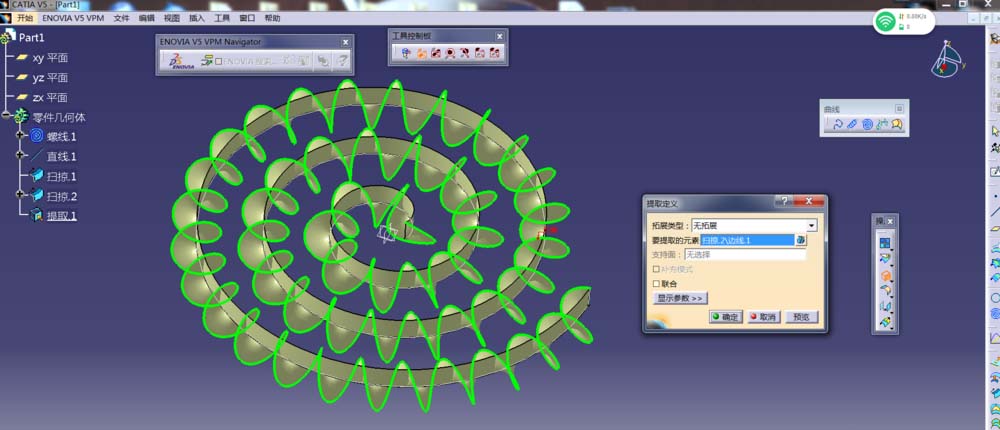

11、提取扫掠2的边线。
12、隐藏掉不必要的扫掠面和线，得到如下图的效果。

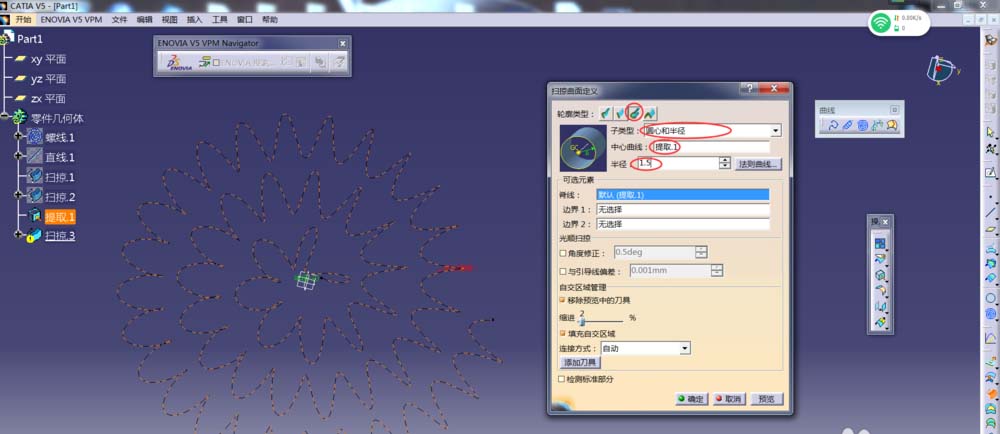

13、再次进行扫掠，定义扫掠曲面，定义参数如下图所示。
14、得到下图的效果。

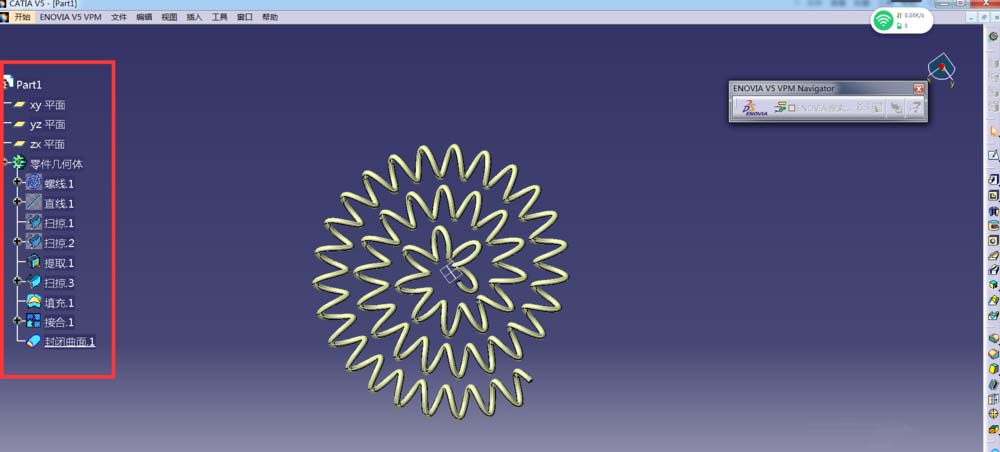

15、最后进行填充——结合，再进入零件设计模块，定义封闭曲面，完成实体的设计，改变颜色，完成电阻丝的设计。
以上就是catia画电阻丝的全部教程，希望大家喜欢，请继续关注脚本之家。
