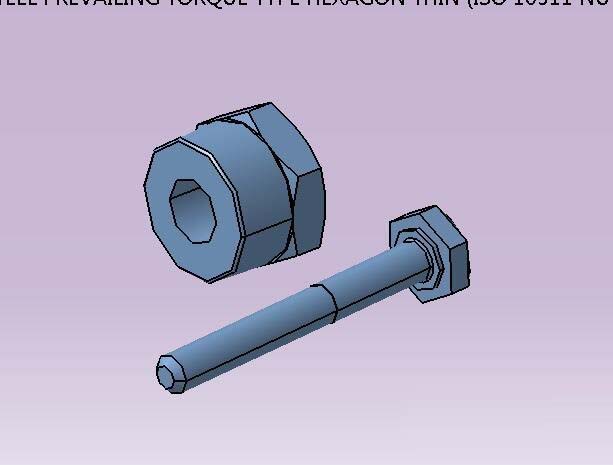

Catia中想要建模三维立体的螺栓螺母，该怎么建模呢？下面我们就来看看详细的教程。

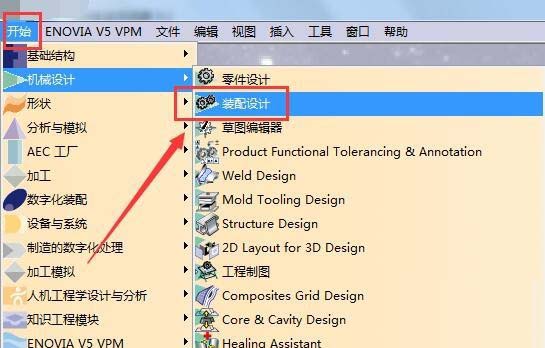

1、打开建模软件，在菜单栏，点击开始，如下图，最终找到装配设计，点击即可启动此模块，进行模型设计。这里启动此模块，只是为了找到零件库。

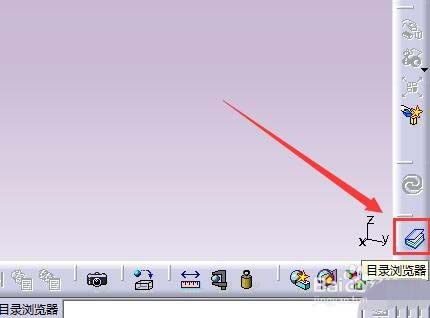

2、接着，在界面右下角，找到箭头处目录按钮，对于第一次使用，可能没有此项，只是电脑显示位置不够，被隐藏了，将其他工具栏拉出，即可一步步显示隐藏。最后，找到此处，点击。

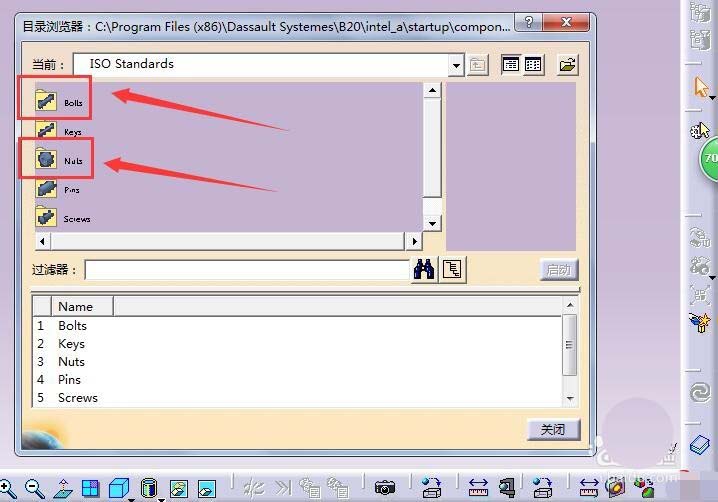

3、此目录中可以看到多种内置模型，箭头位置，为标题两项，实际还有键等，每一样编辑方法类似。这里以螺栓为例。点击Bolt。

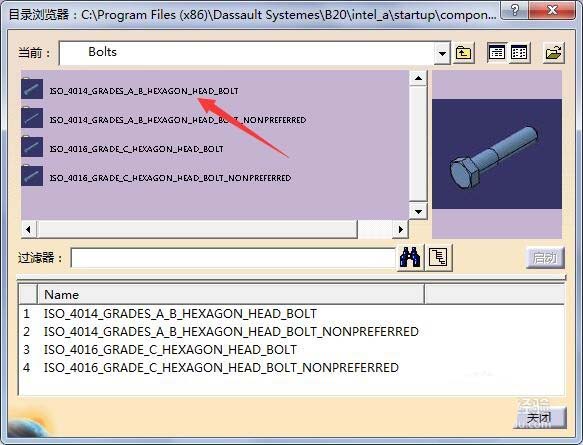

4、此时又会按照不同保准类型，分类螺栓，其螺纹及样式会不同，如果没有自己所需标准，找个最类似的，右侧可浏览样式。注意下方文字和箭头处文字，虽然完全一致，如果想选择某一项，需在上方双击，如双击箭头处。

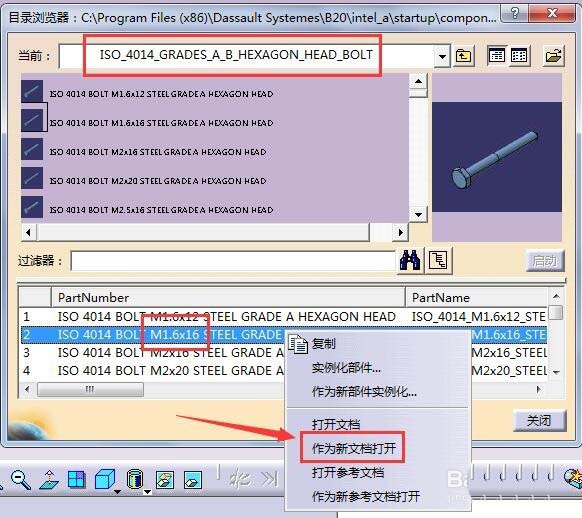

5、接着会显示这一标准下的所有已有数模，需要根据螺纹大径，进行查找，如这里找了M1.6，长度为16mm，可能不是自己需要的。不要紧，后期进行修改，在下方文字处，右击，选择新文档打开。

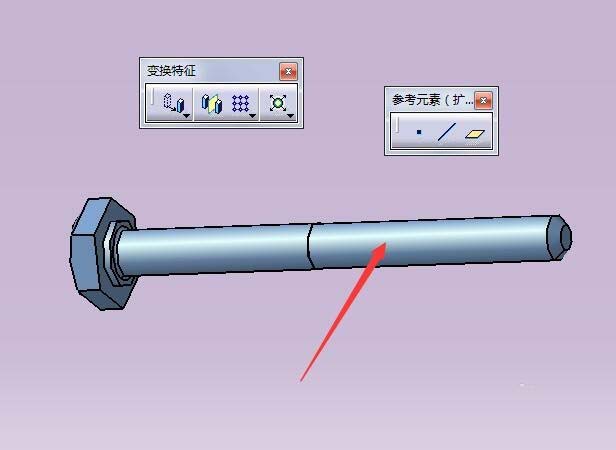

6、然后即相当于新建了一个螺栓零件，但是已经有内容了，接下来研究其实体，如何生成，进行相应修改即可。如这里双击箭头位置，编辑螺纹。

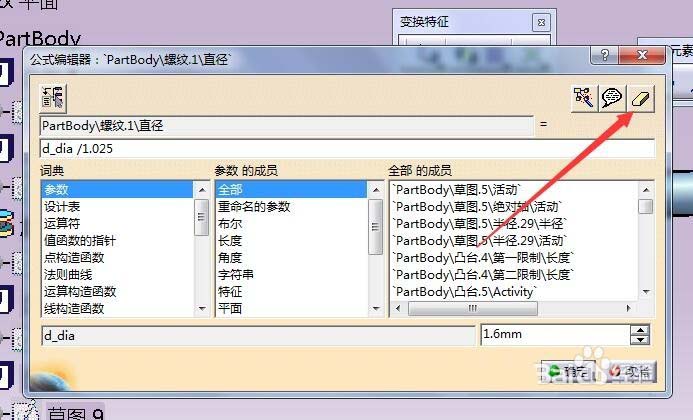

7、会弹出下图设置，比如要修改外径，但发现其为灰色，为不可修改状态，点击箭头指的fx，会弹出图2对话框，点击橡皮擦，清除函数（软件内置一系列模型，通过函数快速生成）后，点确定，该项即可编辑。
8、如果需要改长度，在树中，找到凸台双击，即可弹出设置框，可以看到同样为灰色，清除fx即可。同理其他任何需要修改部分，都可根据具体情况，进行。

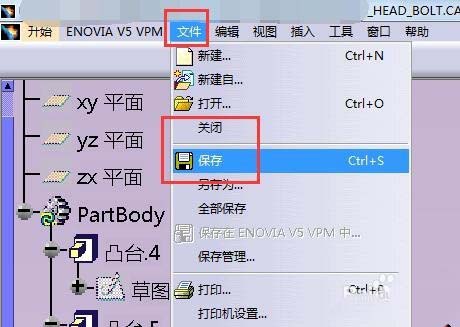

9、最后，进行保存，该文件即成为自己创建的模型，可以将其作为零件使用。这样，如何创建这两类实体数模，介绍完成。
以上就是Catia螺栓螺母的建模方法，希望大家喜欢，请继续关注脚本之家。
