CATIA画螺旋桨完整教程，一步步教你建模

1.      翼型文件准备：

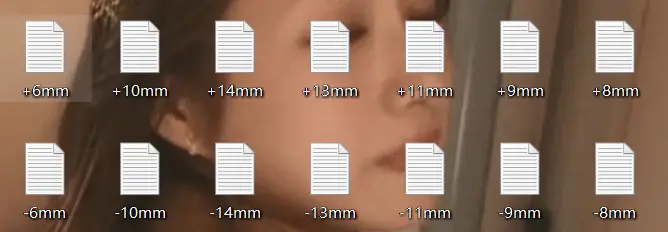

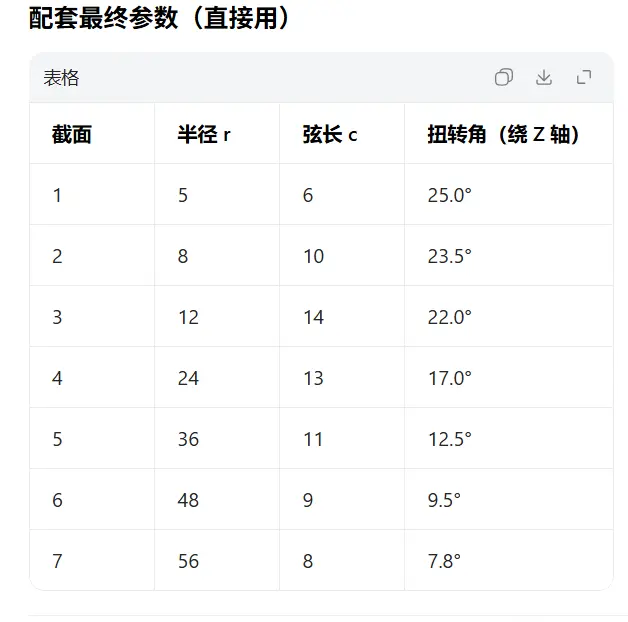

准备你所需要的翼型的坐标文件（txt），可以使用ai生成。注意，需要准备不同弦长的翼型坐标文件。借用AI生成时，注意帮你把不同弦长对应不同截面以及其安装角也计算出来。另外，一个弦长的翼型坐标文件，最好有两份，一份y+，一份y-（+/-即y轴数字的正负）。E.G.:

2.      点云输入：

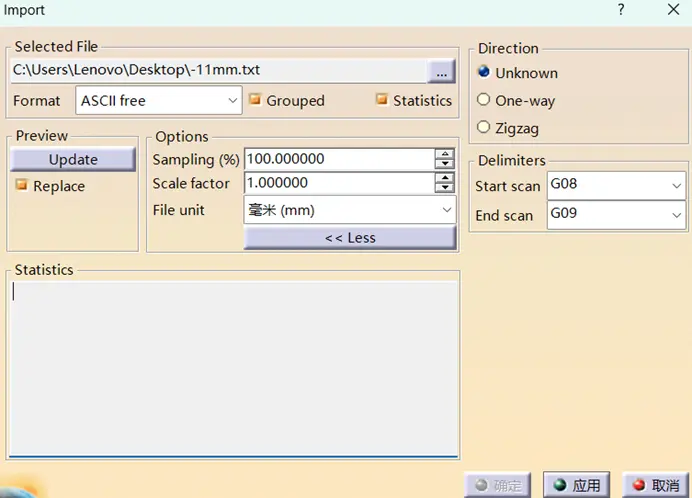

进入Catia，定义零件几何体为工作对象，然后插入几何图形集（建议命名为相应的弦长）。定义工作对象为“几何图形集”，进去“逆向点云编辑”工作台，输入“点云”，选择我们要的那个弦长对应的翼型坐标文件（2个，一正一负。建议分两次输入，这样可以形成两个点云，方便后面操作）。输入点云时，如图操作：

3.      点云/点转换：

将点云1和2，分别使用“点云/点转换”来进行转换。分别操作后，在原结构树下形成了两个新的几何图形集（每个几何图形集里是点的集合）。完成后，建议隐藏前面的点云。

4.      创成式外形设计：

进入“创成式外形设计”工作台，使用“样条线”命令，分别连接新的两个几何图形集中的点，完成后，再连接翼型的后缘。完成翼型的连接后，再隐藏之前的两个几何图形集，如图：

5.      旋转：

不切换工作台，仍在“创成式外形设计”，点击“旋转”命令，绕z轴旋转其对应的安装角。

6.      投影形成新平面：

切换到“零件设计”工作台，插入平面（偏移xy平面相应的r值），然后选择该平面来画草图。在草图中，投影之前旋转后的翼型，形成一份草图。退出草图后，隐藏新插入的平面。

7.      零件设计：

按照以上步骤，完成每个截面对应的翼型。

使用“多截面实体”命令，选择每个新形成的草图1/2…，然后就形成了桨叶。再把桨毂绘制完成，使用圆形阵列命令就画好了。
