CATIA怎么绘制带螺纹的沉头孔?

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】

在绘制3D图纸时候，我们可以直接绘制带螺纹的沉头孔，这样方便易行。

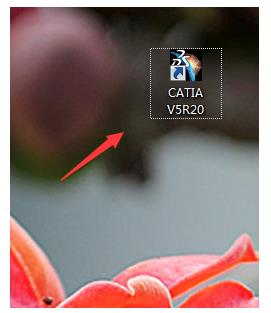

1、双击运行程序；

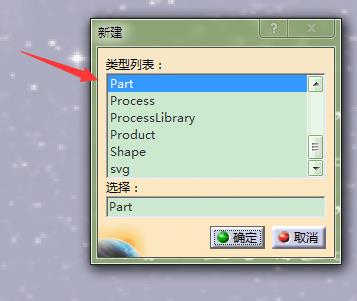

2、新建PART文档；

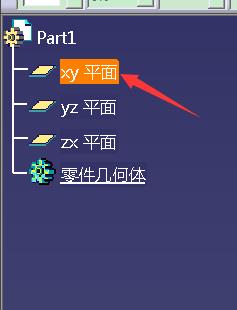

3、选择XY平面；

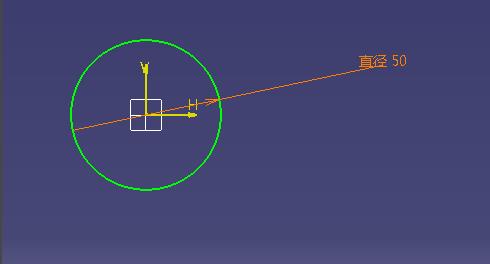

4、进入草图绘制一个直径50的圆；

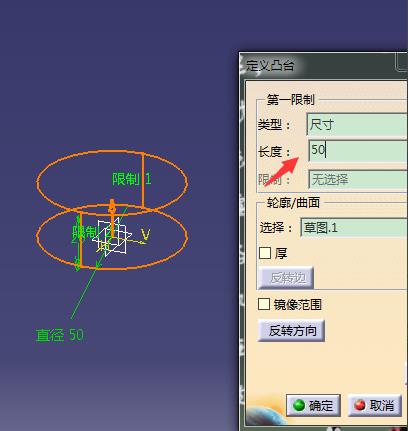

5、退出草图，拉伸凸台尺寸50；

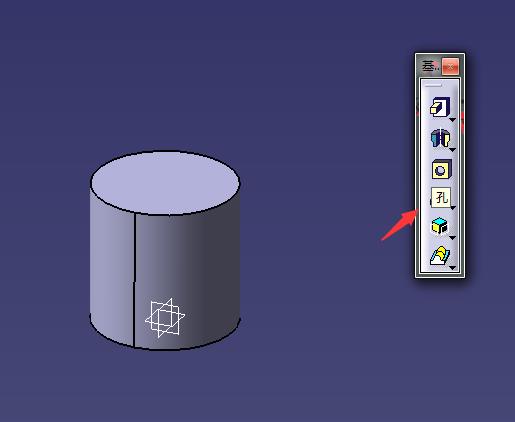

6、选择孔工具；

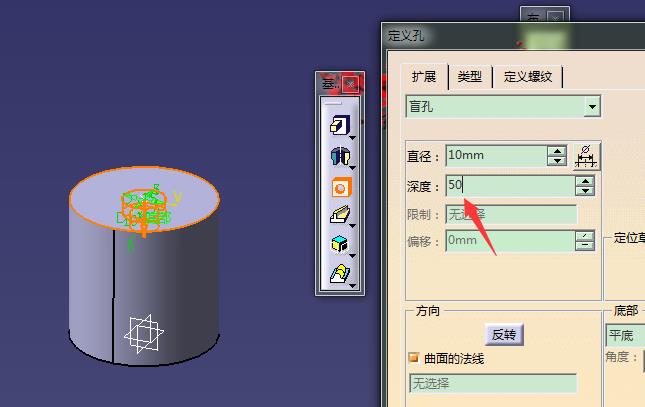

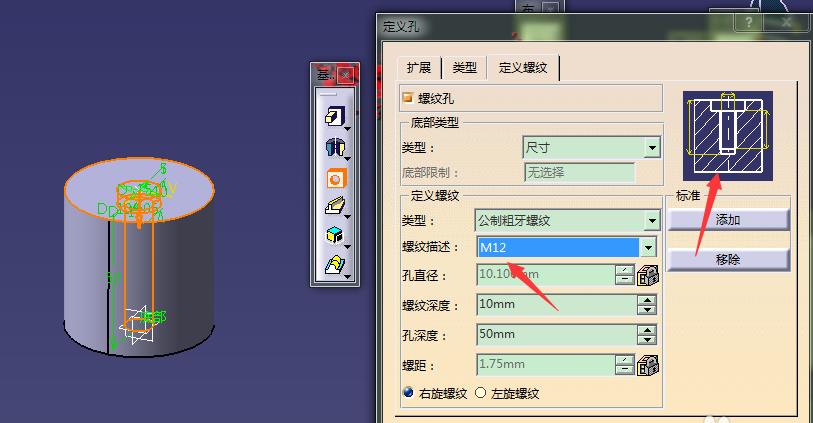

7、按照图示更改属性；

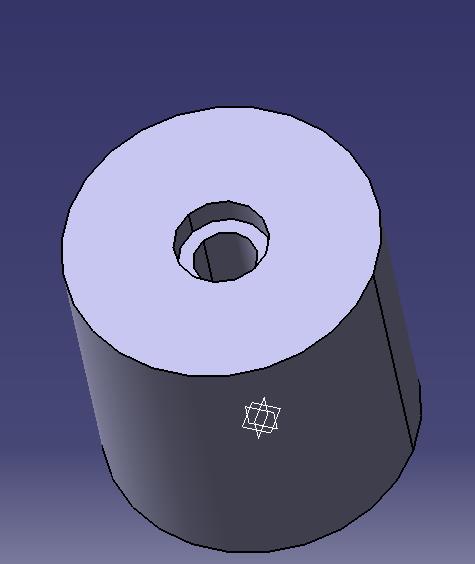

8、确定后，得到带螺纹的沉头孔；

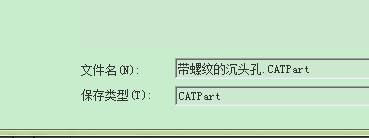

9、保存图纸，完成。

注意事项：

注意箭头处

注意螺纹孔一定要大于孔直径
