CATIA怎么画三通管接头的模型?

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】

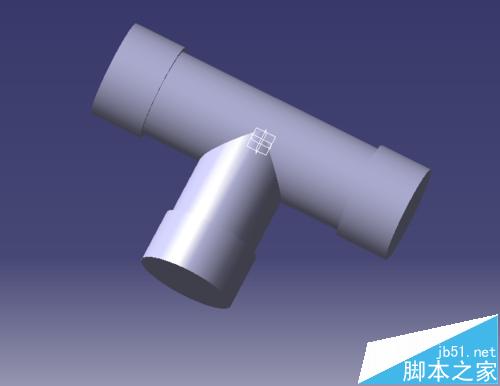

用CATIA软件绘制一个三通，主要用到的命令就是凸台命令，和抽壳。

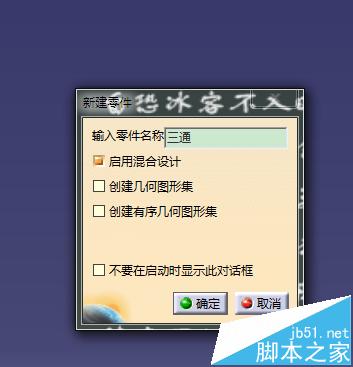

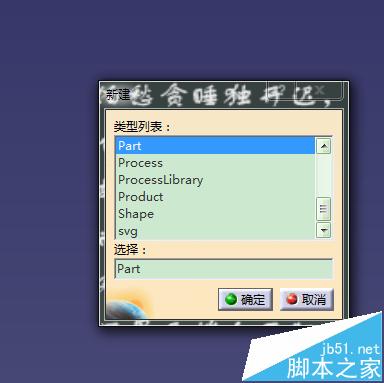

1、打开CATIA软件，新建一个PART文件，命名为三通；

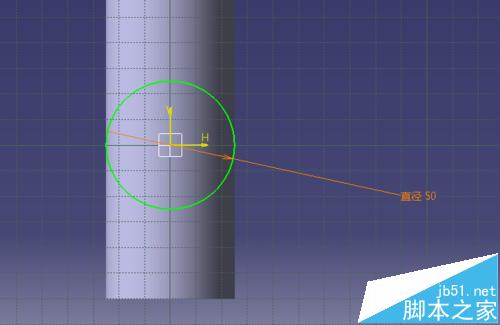

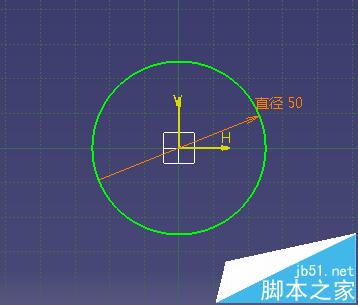

2、选择ZX平面，进入草图，绘制一个直径50的圆；

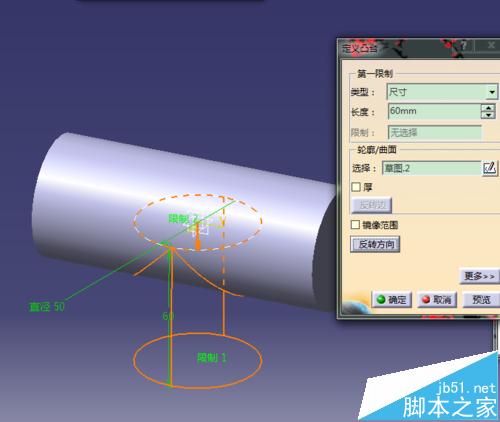

3、退出草图经行拉伸；同理选择XY平面，进入草图，绘制一个直径50的圆；退出草图经行拉伸；

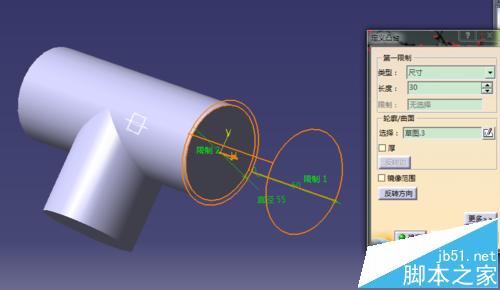

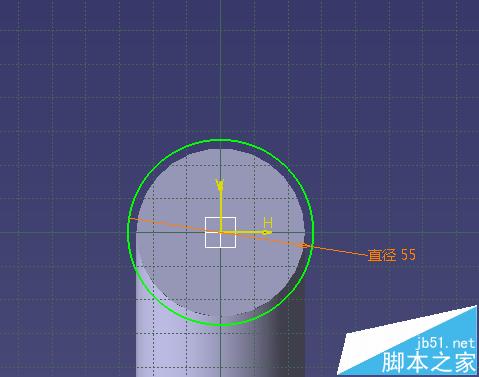

4、绘制出三个面的接头处，如图；

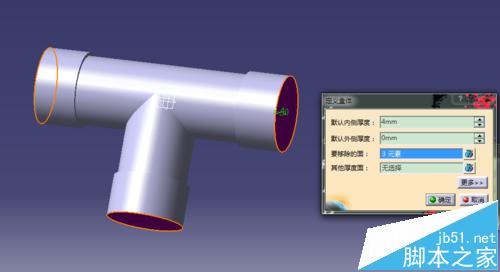

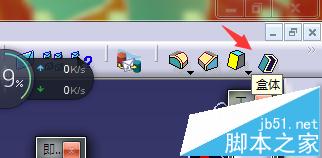

5、选择壳体经行抽壳；

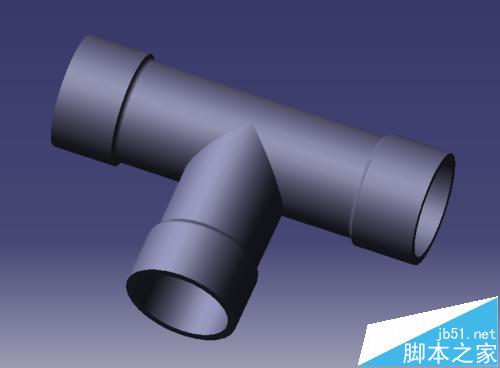

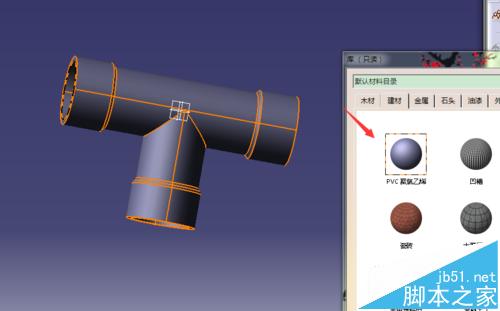

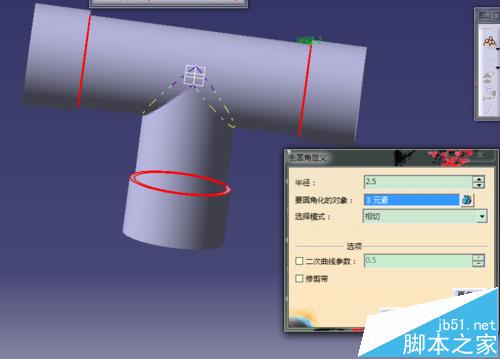

6、倒圆角，添加材质，把多余的平面隐藏，完成绘制。

注意事项：注意抽壳时平面的选择
