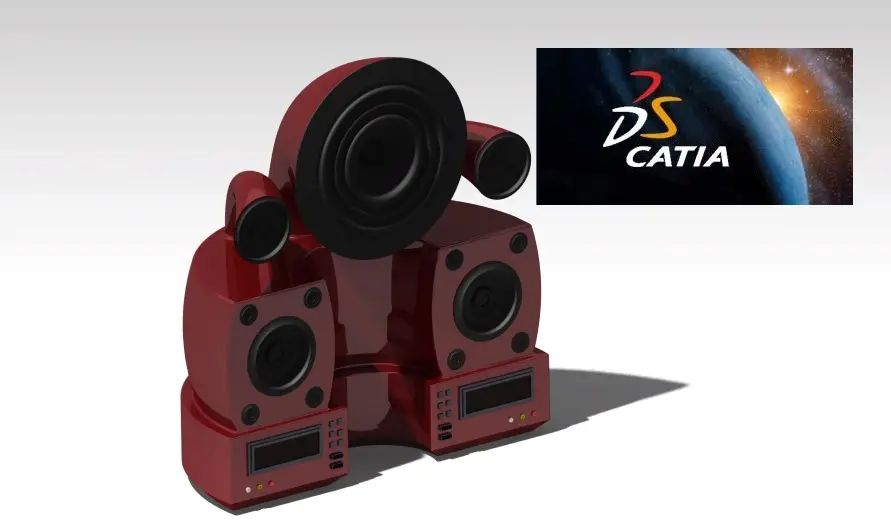

用CATIA V5设计扬声器怎么做？三维建模实操演示

用CATIA V5设计扬声器，核心是分件建模，再统一装配。一个扬声器主要由振动系统（音盆、音圈）、磁路系统（磁铁、T铁） 和支撑系统（盆架、弹波） 构成，可以分别建模。

主体与功能件建模

• 盆架 (Frame)：通常形状复杂，可在 “创成式外形设计” (GSD) 工作台使用曲面建模完成。
• 磁路系统 (Magnet, Top plate, Pole plate)：T铁、磁铁等多为回转体，用 “零件设计” 的 “旋转体” (Shaft) 命令即可。
• 音盆 (Diaphragm/Cone)：关键的曲面零件，建议在 GSD 工作台使用 “扫掠” (Sweep) 或填充等命令创建。
• 防尘帽 (Dust cap)：类似音盆，用曲面建模完成。
• 弹波 (Spider)：波浪形支撑件，同样适合在GSD模块中通过曲面来构建。

高效技巧与高级应用

• 参数化设计：将关键尺寸（如音盆角度、磁铁厚度）定义为参数，方便后期修改和衍生系列化产品。
• 快速创建网孔：知识工程阵列：创建用户特征(UDF) 后，用知识工程阵列快速生成数百个孔，修改时只改参数即可。宏程序：通过录制宏并添加循环语句，实现孔特征的批量创建。
• 虚拟装配与验证：将所有零件导入 “装配设计” 工作台，添加约束完成装配。之后可进行干涉检查和有限元分析，验证设计合理性。
