CATIA超级副本怎么做？多头线束分支调节实例演示

       前阵子帮设备厂画整台设备的布线图，几十根多头线束，每改一次安装位置，分支的走向就得全部手动重调，画到第三台的时候我实在熬不住了，翻了大半天CATIA的帮助文档，又对着线束模块反复点了快俩小时，终于把超级副本的用法摸顺了，现在改线束分支，点两下参数就自动调完，再也不用一根线一根线手动拉。

       我当时踩的第一个坑，是一开始直接把整根线束全选进去做超级副本，结果后面调用的时候，分支的位置根本锁不住，一拖动就整个乱飘。后来才反应过来，得先把你要反复调用的多头线束分支单独拎出来画，别和主线路绑死。
先在布线模块里把你常用的多头分支画好，比如我常用的是一拖四的传感器线束，四个分支的末端各留一个空的连接点，每个点的位置都单独用约束锁死，别留飘着的自由度。画完之后别着急点超级副本命令，先把所有用来定位的基准点、参考面全部单独放到一个集合里，后面调用的时候，直接替换这些参考就行。

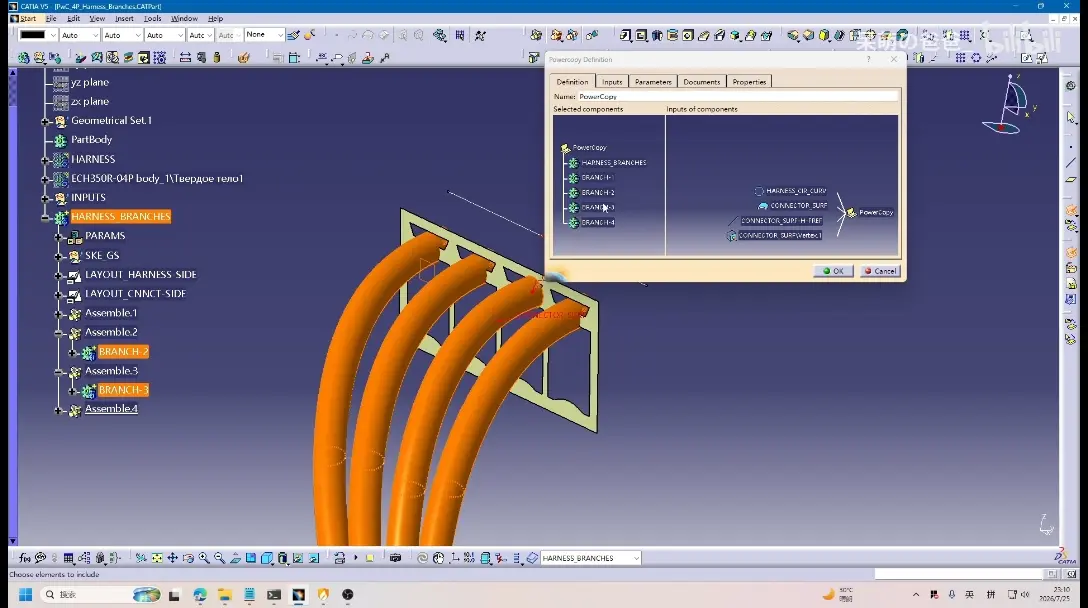

点开超级副本的创建窗口，先把你刚才画的线束分支实体选进去，再把你提前整理好的几个参考点挨个选进“输入参数”列表里，最后把分支长度、线径这些你后续要改的参数也勾上，点确定存成catalog文件，这一步就完事了。

    我当时最头疼的就是多头线束分支调节，之前手动拉的时候，要么某根分支长度留短了装不上，要么留太长在机柜里绕成一团。用超级副本调就省事多了，你把做好的超级副本拖进新的布线文件里，依次把之前定义的四个输入点，挨个对应到机柜里实际的电器件接线端，点一下确认，CATIA会自动把所有分支的线长重新计算，顺着你给的点位自动生成顺滑的走向，根本不用你一根线一根线去拖。
中间我还踩过个傻坑，一开始做超级副本的时候，忘了把线束的折弯半径参数锁进去，后面调用出来的分支，转弯的地方直接折成死弯，线芯都要被挤断。后来我提前把最小折弯半径写到超级副本的固定参数里，后面不管怎么调点位，出来的线束转弯全是符合工艺要求的圆弧，再也没出过死弯的问题。
现在我把常用的一拖二、一拖三、一拖四的线束分支全做成了超级副本，画新机柜布线的时候，直接拖进去对应点位，十几分钟就能把之前要画大半天的多头分支全部搞定，连工艺那边的人都问我最近画图速度怎么突然快了这么多。
