现在这个时间刚好是大四毕业设计的中期阶段，有同学问我如何只让catia显示模型的线条，以在设计界面就可以直接生成斜二测图（这个有点为难我，因为我也不知道hhhh）经过网上搜索与查书，将总结出的方法写成这篇专栏，分享给有需要的朋友（留我以后忘的时候看）：
注：修改之前最好将文件复制备份。

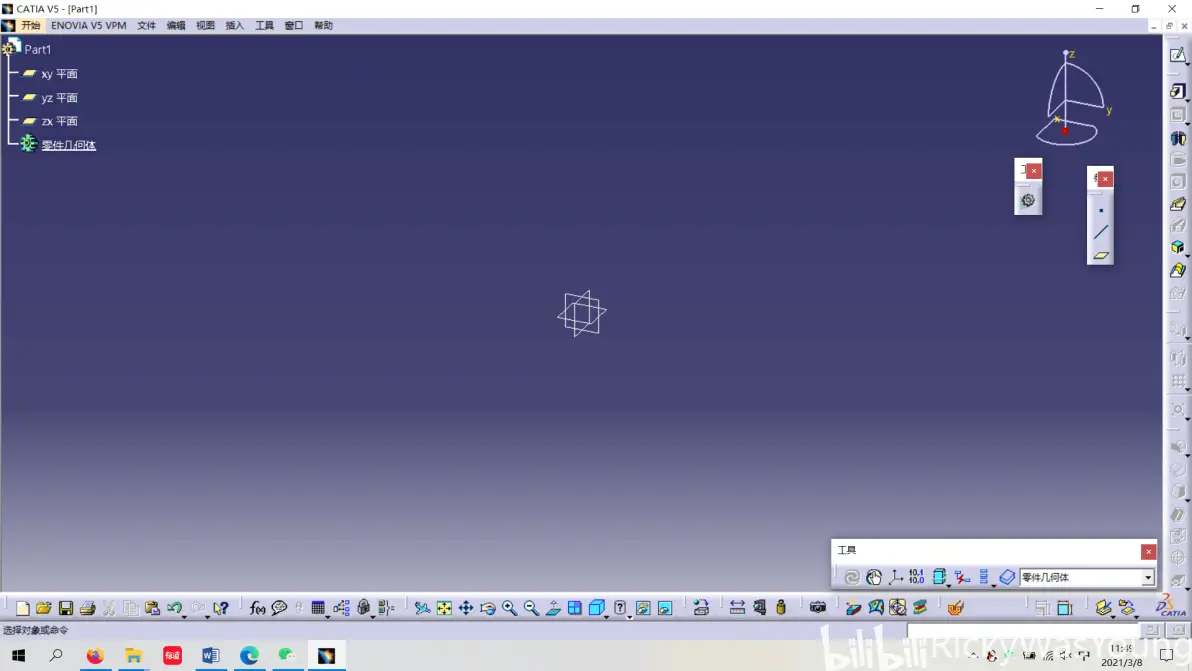

首先打开catia经典界面

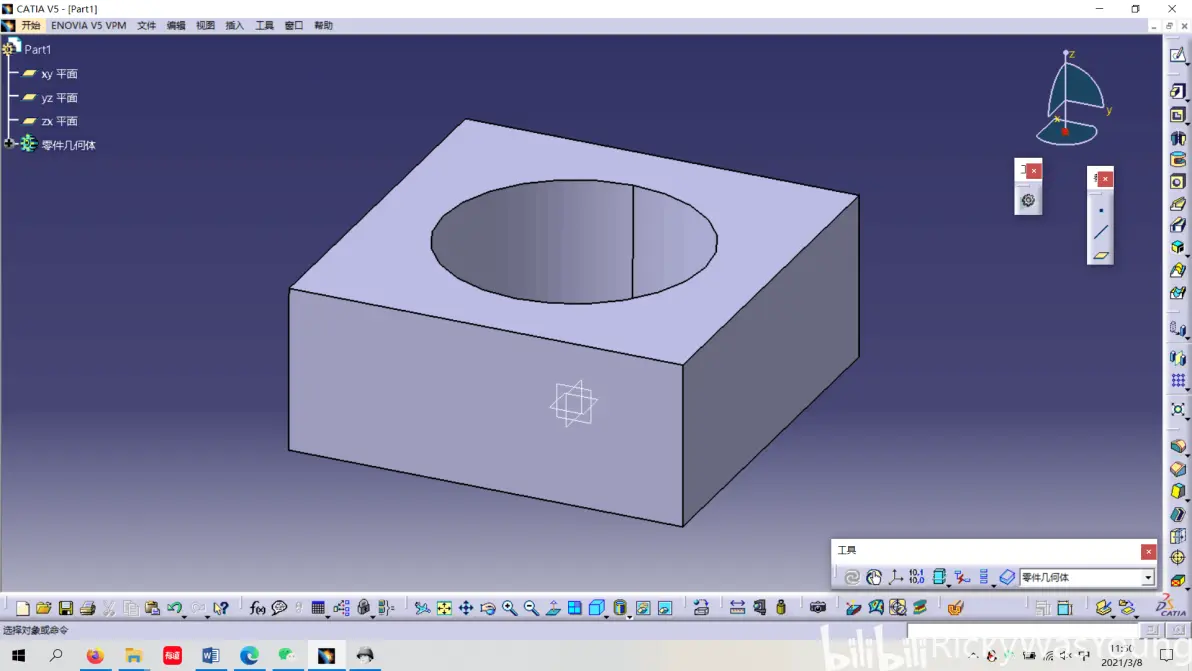

以图中模型为例
可以看到，界面默认模型为填充、颜色为淡紫色，背景为渐变色。
下面依次修改背景色、模型的颜色：

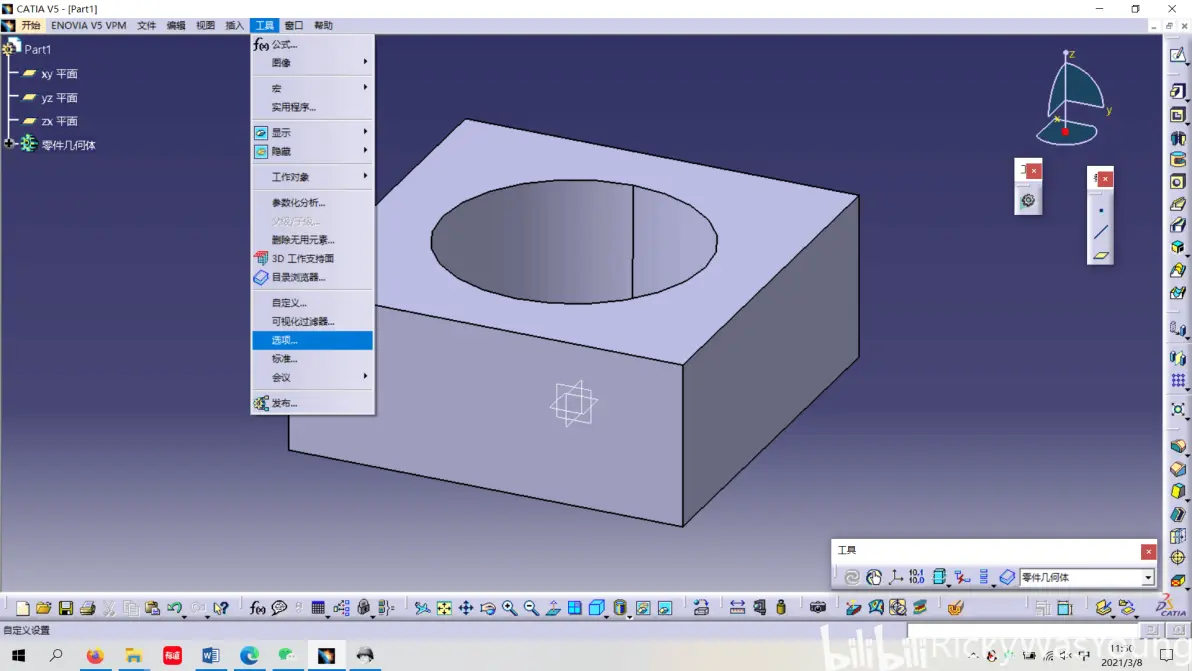

点击工具-选项

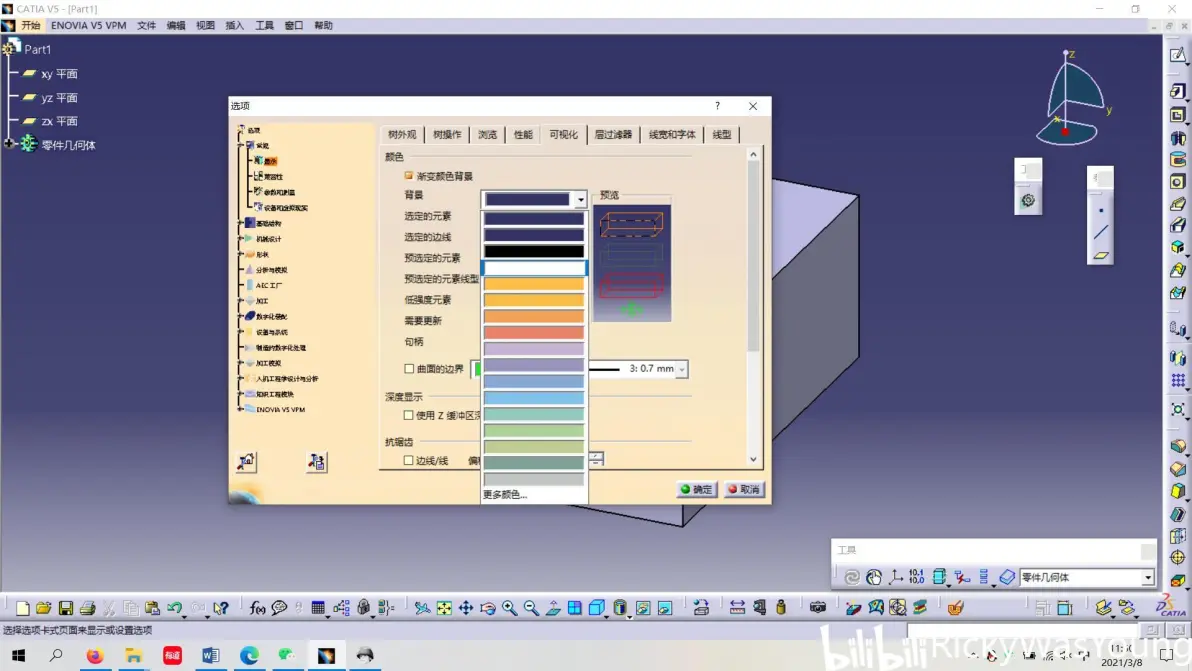

修改背景色为白色

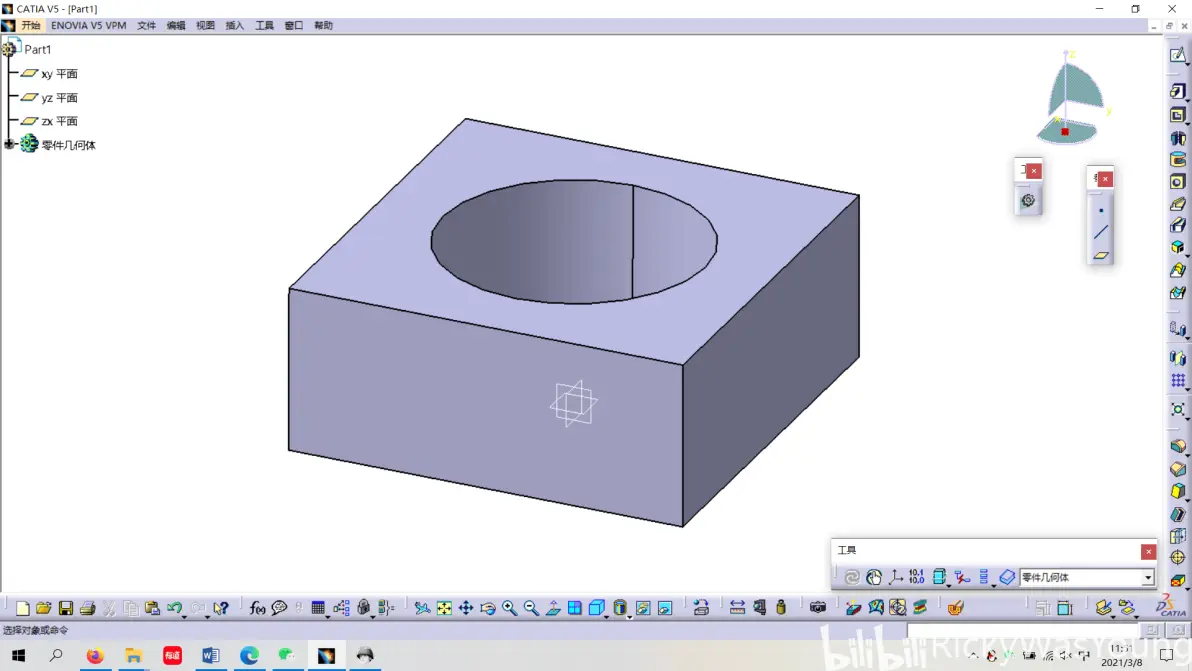

修改效果
下面修改模型颜色：

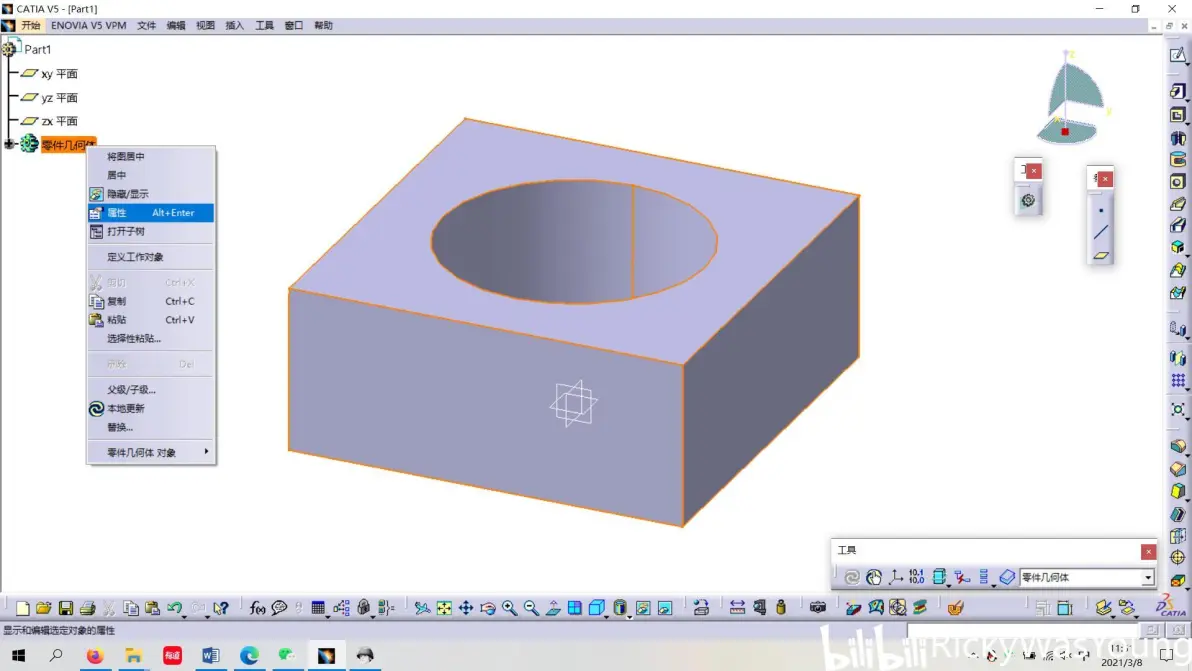

右键模型，点击属性

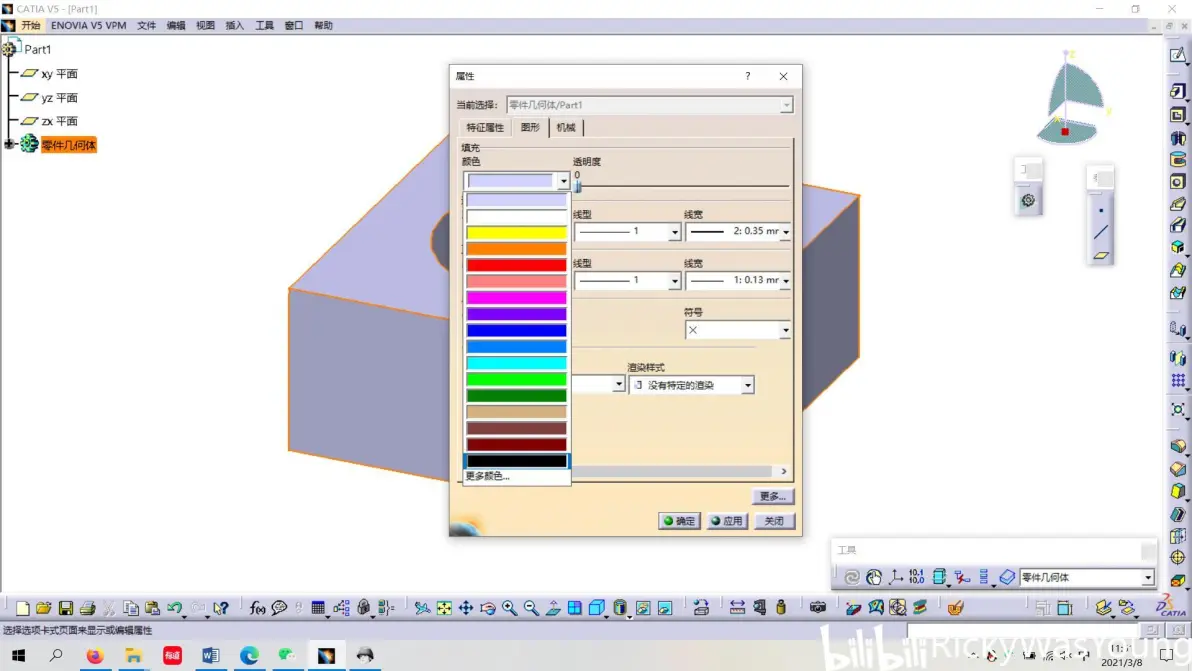

将模型颜色改为纯黑色

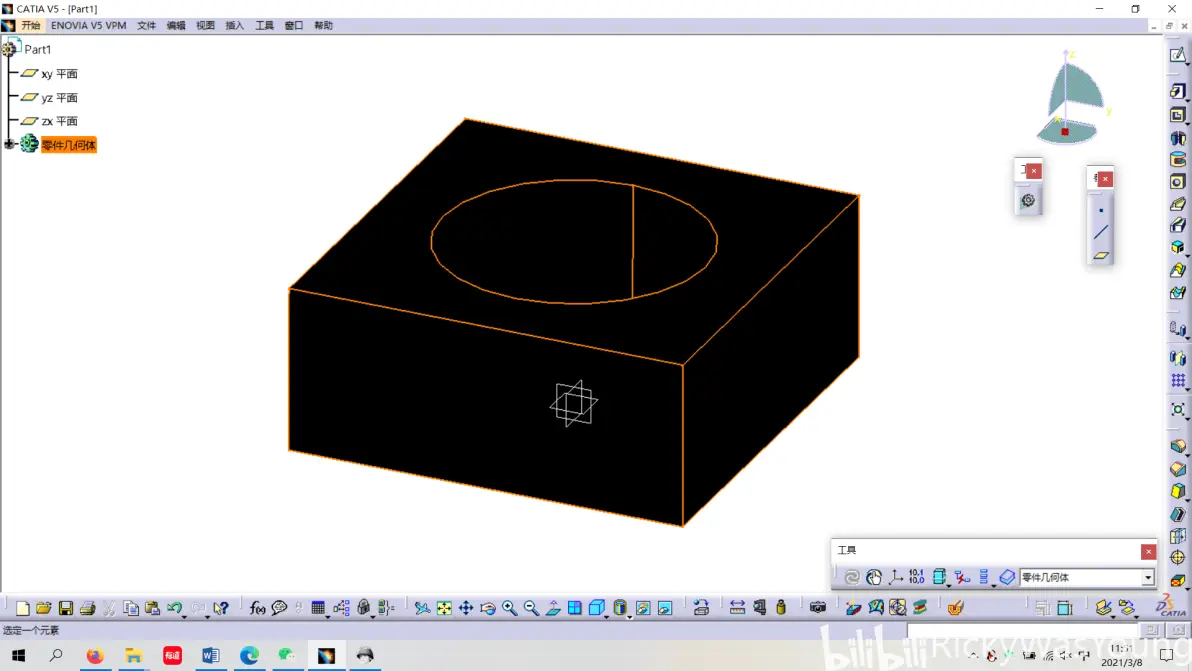

修改效果
再点击图中这列最下面的这个图标

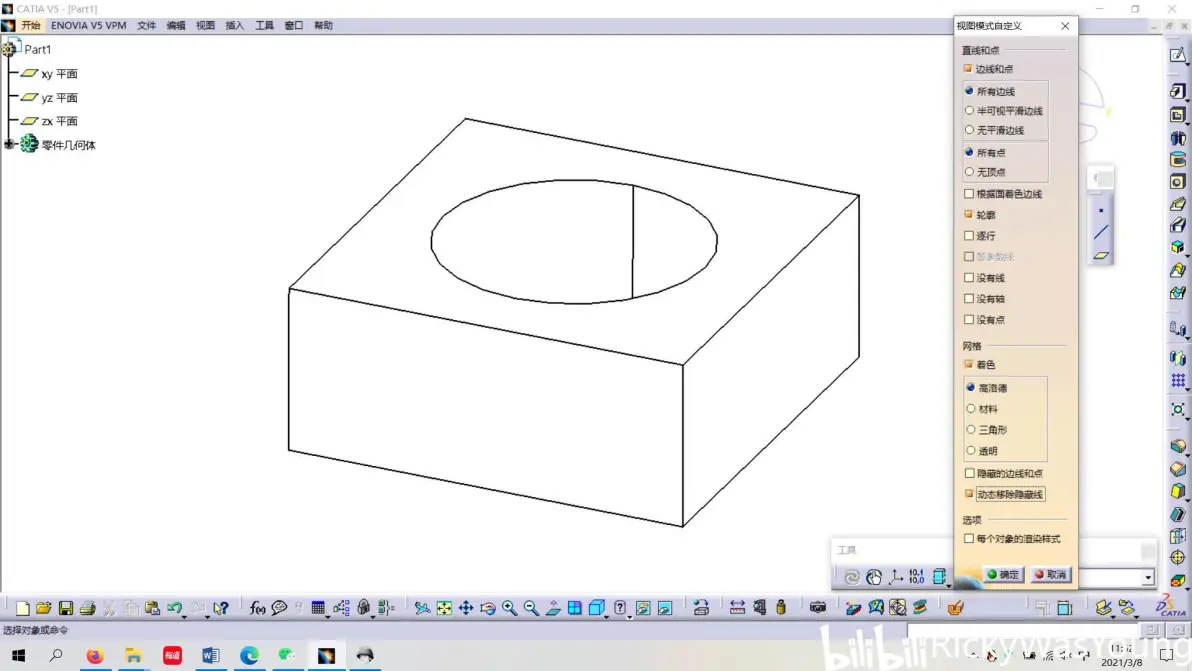

点击动态移除隐藏线即可

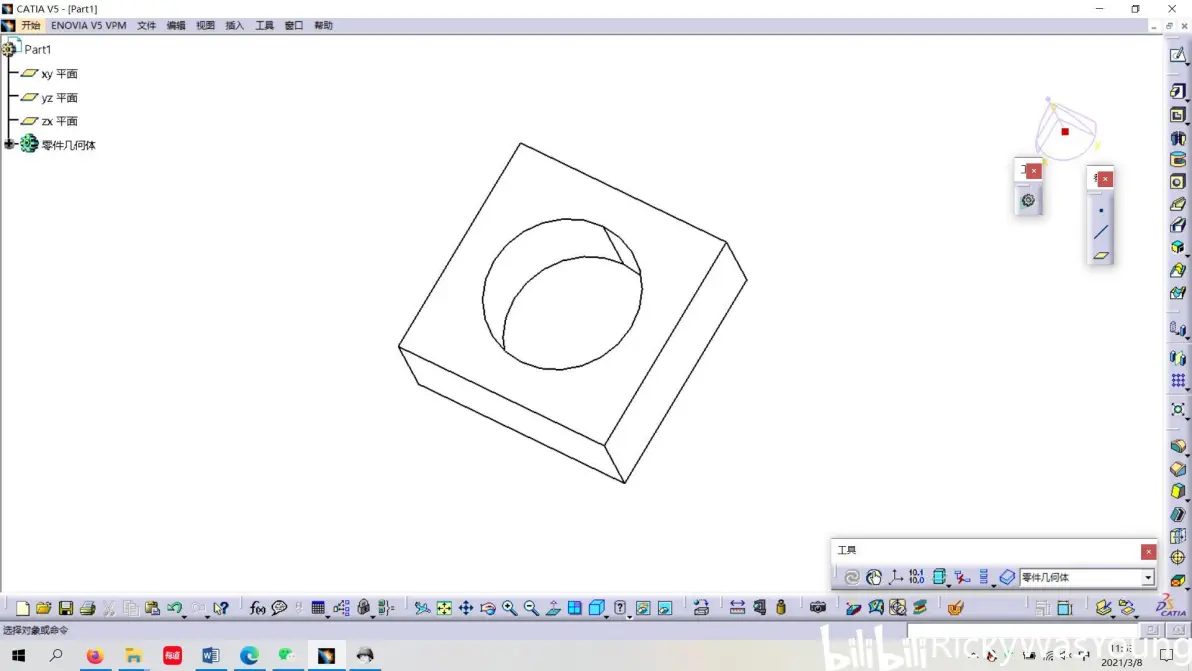

这时旋转、拉伸模型就只能显示轮廓线了，可以直接截图，用作斜二测图。
