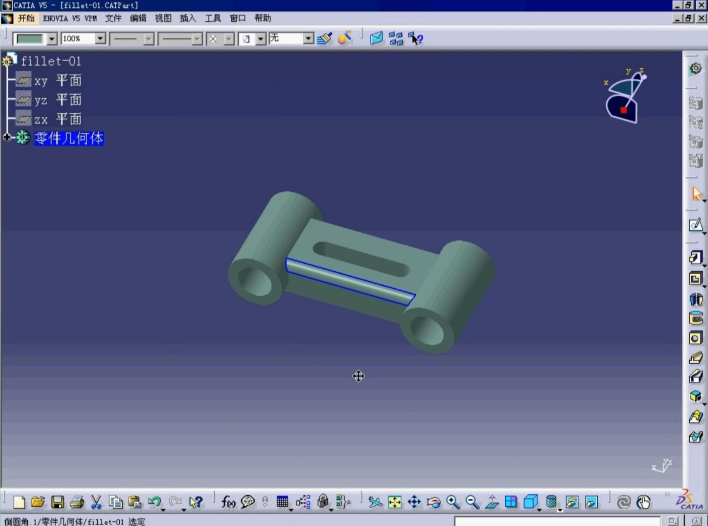

CATIA V5装配体Product转Part操作方法详解

步骤

1. 进入“装配设计”工作台：这是最关键的一步。确保你已打开需要转换的装配文件，并进入了 装配设计 (Assembly Design) 工作台。如果仅在“零件设计”工作台，该命令不会出现。
2. 找到并启动命令：在菜单栏中，依次点击 工具 (Tools) -> 从产品生成CATPart... (Generate CATPart from Product...)。
3. 选择顶层装配：在弹出的对话框中，从左侧的结构树上选中你要转换的最顶层的装配（Product）。命令呈灰色不可用，通常就是因为没选对顶层节点。
4. 选择输出选项（核心）：选中后，对话框下方会出现关键选项，决定新零件的形态：生成多个实体 (Generate a body for each instance)：默认选项。新零件（CATPart）里，原装配的每个子零件会变成一个独立的实体 (Body)。合并所有实体为一个实体 (Merge all bodies of each part in one body)：勾选此选项，CATIA 会将所有子零件合并成单个实体，实现“铁板一块”的效果。
5. 确认并保存：点击 确定，CATIA 会自动生成一个新的零件文件，然后保存即可。

如果标准方法因故无法使用（例如找不到命令或需要更兼容的格式），可以考虑以下备选方案：

• 导出为中间格式：将装配体另存为通用的 STP、IGS 等格式，再用 CATIA 打开。这种方法相当于“强制”转换，但会丢失参数化信息，适合只需几何形状的场景。
• 使用布尔运算：在“零件设计”工作台中，新建一个零件，然后使用 布尔运算 (Boolean Operations) 中的 添加 (Add) 命令，将整个装配体合并进来。这个方法比较手动，适合需要精细控制合并过程的场景。

• 官方说明 (3DEXPERIENCE)：Converting a Product into a Part
• https://help-3dexperience.aesvietnam.com/English/PsteUAPanelMap/pste-t-ProductToPart.htm
• 常见问题与解决 (软服之家)：CATIA中打开装配文件后，Product to part 功能不见了？
• https://www.ruanfujia.com/question/11159124/
• 问答精选：Product to part 功能未显示
• https://www.ruanfujia.com/post/10595724/#1
• 英文教程与讨论：How do you create a CATPart from CATProduct? (Technia)
• https://www.technia.com/en/faqs/how-do-you-create-a-catpart-from-catproduct/
• catia如何把装配体存成一个整体的零件，不能被拆分？ (知乎)
• https://www.zhihu.com/question/522083205#0
