CATIA设置教程：调整模型显示边界线宽‌

【今日主题】如下图所示如何让模型显示的边界线变细/变粗？

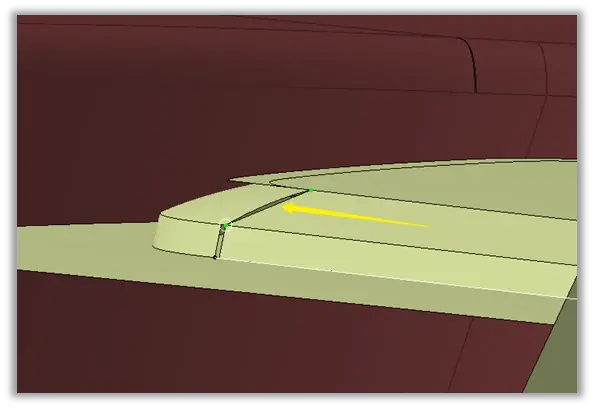

边界线很粗的效果：

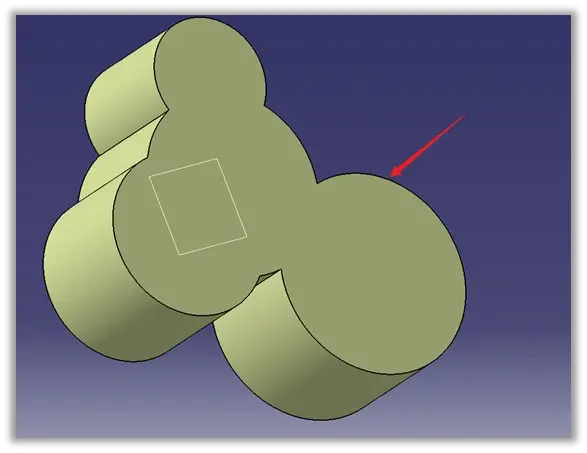

调整后正常的效果：

这种可分为几种情况来讲

第一种，通过上方工具栏里的属性修改

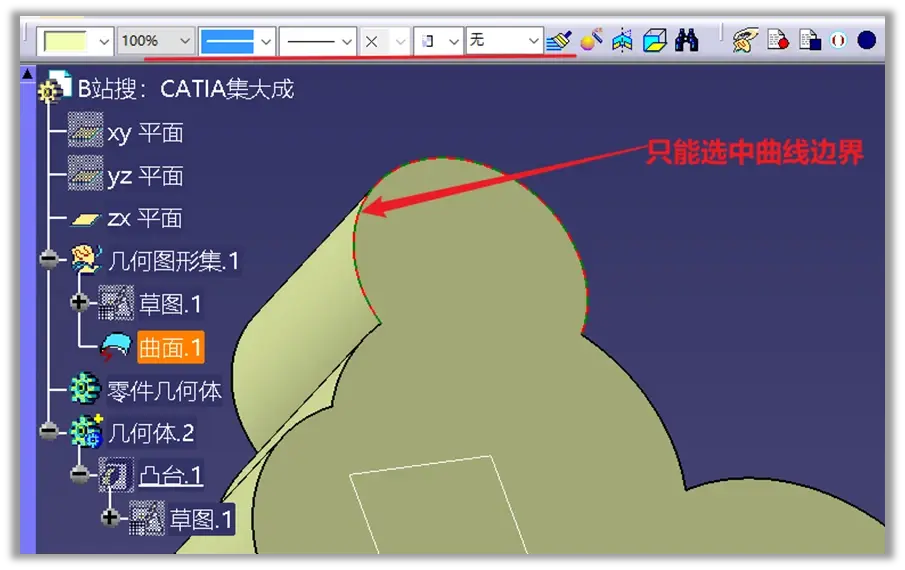

第二种，修改设置里的【显示边界曲线厚度】第三种方式，更改系统里面默认线型的线宽设置 下面逐一展开来讲⇩ ⇩ ⇩ 第一种，通过上方工具栏里的属性修改局限性大，只能选中曲线边界然后修改，改完后也是整体都改了，另外对实体选择边界，属性栏变灰无效 修改后效果：

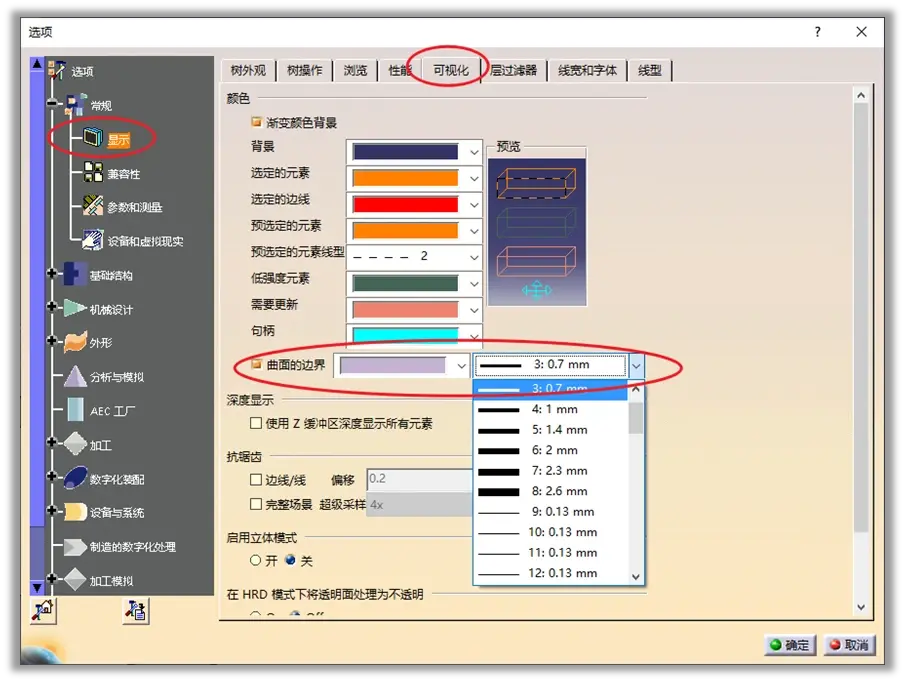

第二种，修改设置里的【显示边界曲线厚度】

设置步骤如下，但对实体无效

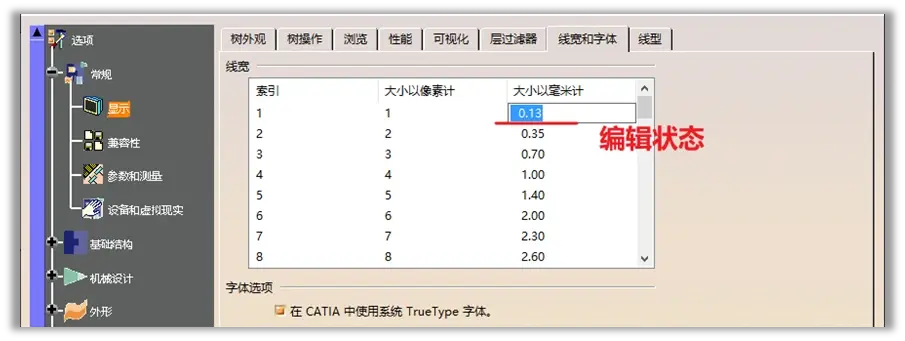

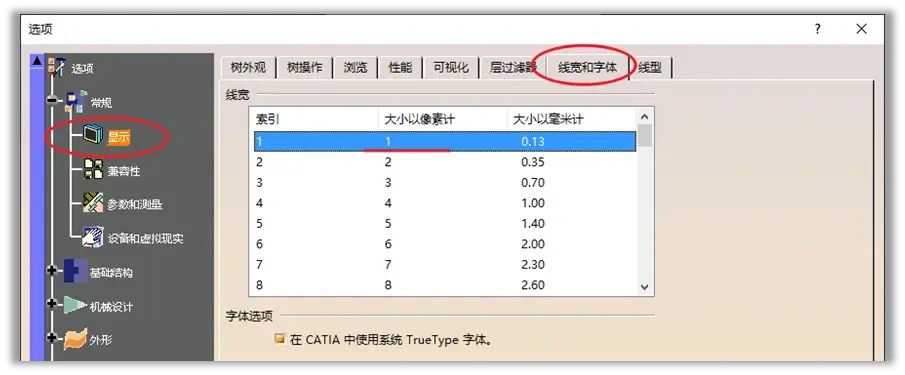

第三种方式，更改系统里面默认线型的线宽设置设置方法如下图，将像素及大小改大即可（单击后停顿才能进入编辑状态）

对应演示操作视频

点击图片观看

素材来源： ● CATIA集大成
