CATIA粗糙度显示不对？改这个隐藏设置立马正常

在使用CATIA V5-6R2014或更新的版本时，在2D Drawing中对零件进行粗糙度标注，正向的显示没有问题，对倾斜表面进行粗糙度标注时，对粗糙度符号反转就会发生“粗糙度符号颠倒”的情况，调试方法。

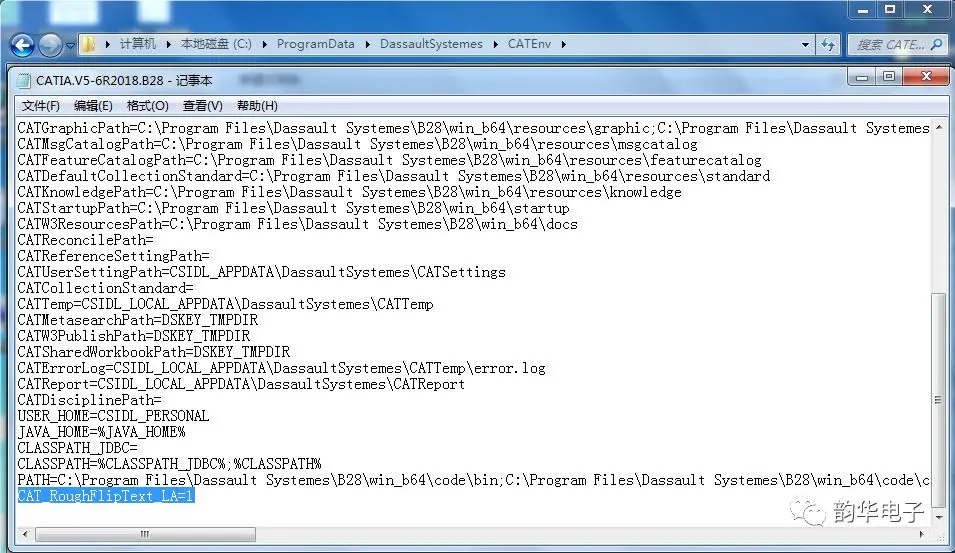

第一步，需要打开CATIA环境变量目录C:ProgramDataDassaultSystemesCATEnv

第二步，在所有环境参数最后新建一个参数CAT_RoughFlipText_LA=1

第三步，保存后关闭。

请注意，这个功能是达索官方更新CATIA版本时修复的，需要用户安装对应的Service Pack补丁。

情况一：符号颠倒、反了

• 解决方案：这是CATIA V5-6R2014及更新版本的一个已知显示Bug。解决方法很简单：找到CATIA的环境变量文件夹，路径通常是 C:\ProgramData\DassaultSystemes\CATEnv。在所有环境参数的最后，新建一个参数 CAT_RoughFlipText_LA=1。保存并关闭文件，重启CATIA即可。

情况二：显示为乱码或方框（无法显示）

• 解决方案：这通常是字体文件丢失或损坏导致的。检查字体：确认用于显示粗糙度符号的 SYM3 字体是否已正确安装。替换字体：如果缺失，可以从一台能正常显示的电脑上，将 SYM3 字体文件复制过来并安装。字体文件一般存放在CATIA安装目录的 \resources\fonts\ 文件夹下。

情况三：位置或方向不对

• 解决方案：这通常是标注时的设置问题。手动调整：双击有问题的粗糙度符号，在弹出的对话框里手动调整位置和方向。反转方向：如果方向反了，可以在对话框中直接点击 “反转” (Invert) 按钮来调整。
