CATIA工程制图投影正视图创建技巧

前文曾表示过，CATIA的工程制图模块长处在于可以从3D模型投影。在建立图纸和视图之后，我们即将开展的工作，就是将3D模型投影到2D图纸上来。

今天主要讲一下投影正视图功能和相关的操作。

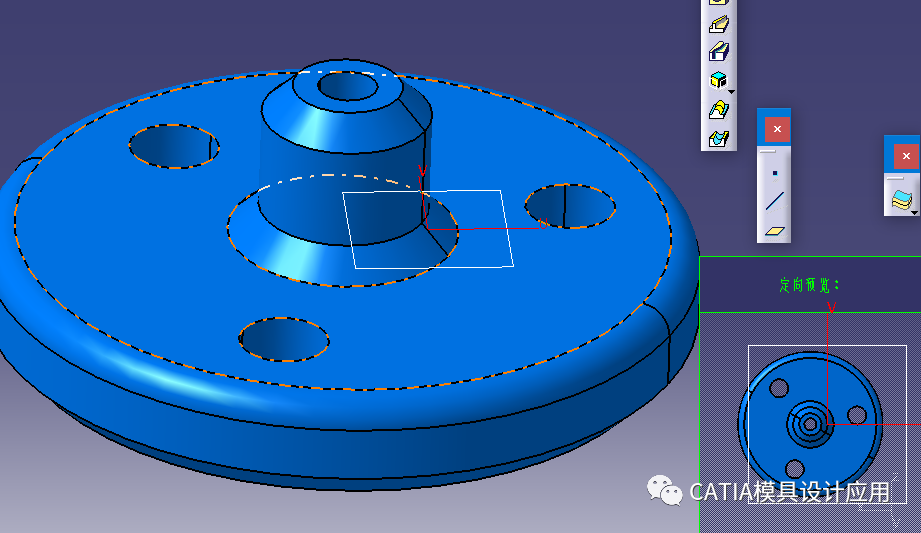

单击正视图按钮，它高亮…………然后呢？然后你要切换到3D视图。去选中投影的平面（可以是实体平表面，可以是平面，也可以是坐标系面，总之平的就可以），随着选中的面不同，右下角将会实时展示投影的效果。

单击确认后，将会在2D视图中预览投影效果，此时可以移动视图的位置，也可以通过右上角的罗盘，对视图进行旋转，翻转等操作。对于罗盘的使用，后续专门用视频演示一下。

在2D图纸中，任意位置单击，将会生成2D视图。如下图所示，接下来，就可以对其进行标注等操作了。

不难看出，在投影正视图的生成过程中，经常需要在2D/3D视图之间来回切换，通过窗口无疑是缓慢的……这里提供一个快捷键Ctrl+Tab，可以快速的在各个窗口之间切换。为了提高效率，建议做工程制图的时候，只保留两个窗口，一个2D一个3D，这样操作会更加流畅。

最后总结提醒几点：

1 注意选择视图所在的图纸，先激活再去操作。

2 最好2D和3D的文件存在同一个目录，或者相对路径不变的文件夹下，即一起搬家……这样可以避免后期断链接的问题。

3 选择正视图的平面，是根据工程的需求，而非随意选择。
