CATIA工程制图：文本复制与排版技巧

或许你会遇见激活命令之后不知道如何是好的问题。

原因是在于，这个命令隐含的另外的操作，其基础是有属性链接的文本。如下图所示，我们在标注某个孔时，输入文本之前，右键文本框，上下文菜单中选择属性链接。

激活属性链接之后，切换到三维视图，然后选择相应的孔，此时系统会弹出属性链接面板，此时将会把hole2的所有属性都列出来，你可以选择某个属性后确定。如直径

确认后，返回工程制图界面。此时文本框中会自动录入12.5mm，且与三维关联。我们还可以在文本前端输入其他文本。

经过这一番处理，这时候的文本就不一般了，他是被赋予链接的。确定后如下图所示，看起来与普通的带引出线的文本并无多少差异。

此时，启动复 制文本命令，并选择现有文本。移动鼠标，奇迹出现了，我们会复 制一个新的文本，放到任意一个位置，会保持原有文本的链接和属性等。

选择一个新特征，会自动变换孔径——这是一个美好的愿望，但是，实际的操作过程中，经常会失败。所以，立志要使用该命令的同学，可以考虑勤加练习，我是决定放弃使用的，因为我的工作场景并无需掌握。

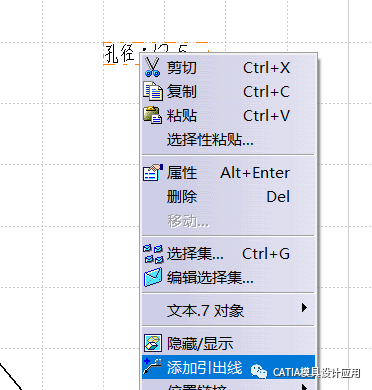

最后，我们可以在文本上右键，添加引出线。

复制文本命令的使用就介绍到这里，其中的属性链接在参数化设计中，也有应用，比如通过二维图的参数，控制某些文本信息。
