CATIA包络体生成技巧与方向控制

引言

CATIA是否还有其他生成包络体的方法吗？开始之前，我们还是打开我们的示例文件

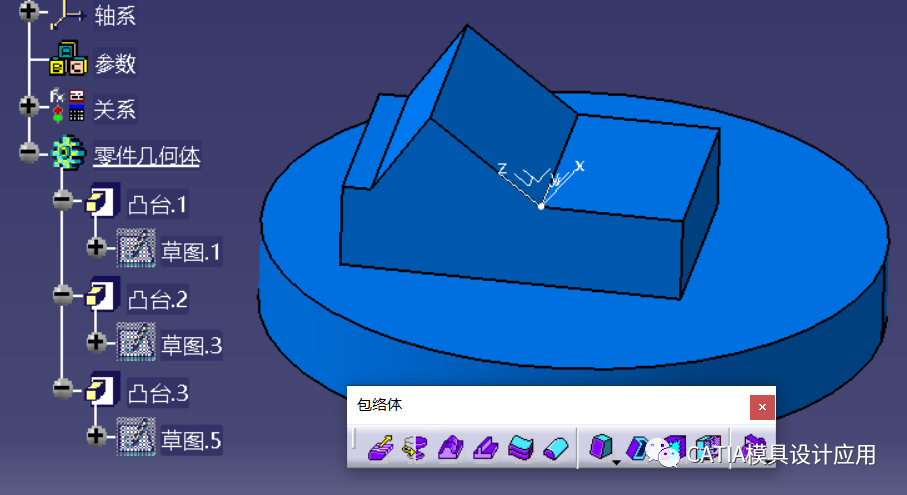

这次我们进入的是创成式外形设计模块，眼尖的筒子可能已经看到了，上图中我们拉进来一个包络体工具条，该工具条就是专门用来生成包络体的。通常，在CATIA软件模块的基本培训中心，都是绕过这个工具条的，因为他并非模具设计过程中的常用设计命令。

生成包络体示例

下面举例说明该工具条的使用方法：

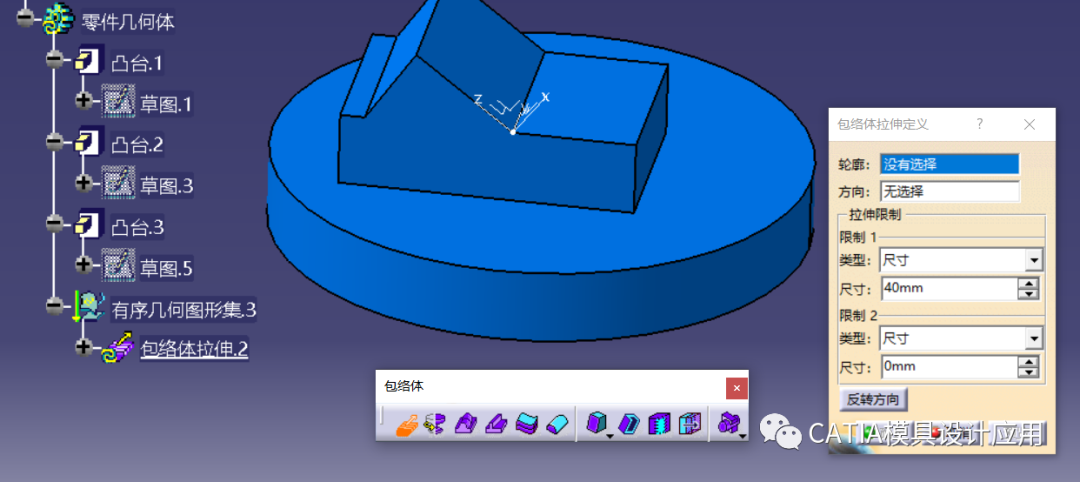

启动第一个命令，叫做“包络体拉伸”，在弹出的对话框中，选择轮廓和方向，指定限定元素，即可成成零件的包络体，可见，这个命令与GSD模块中的普通的拉深命令几乎是一样高的，不同的是这个命令生成的曲面具有实体的特性。

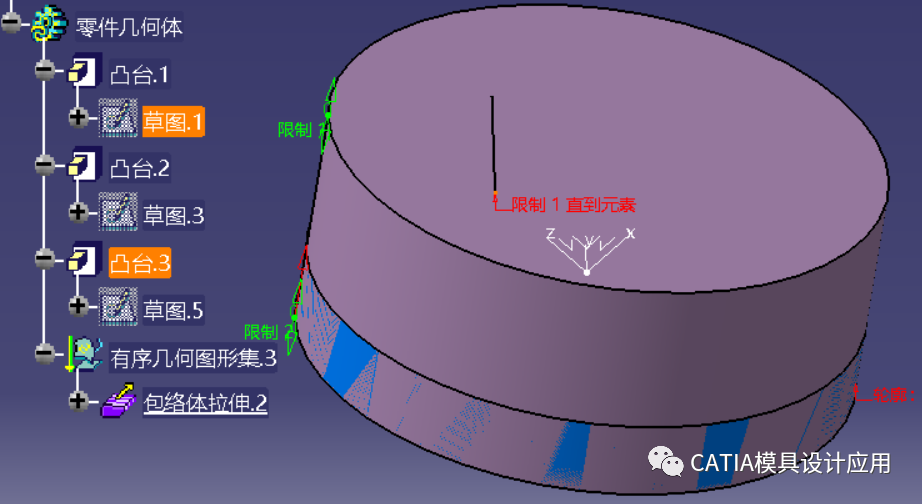

在包络体定义对话框中，我们选择草图1这个圆形草图为轮廓，选择圆柱方向为拉伸方向（也可以默认，默认为草图的法向/草图所在平面的方向），指定限制1的类型改为直到元素并选择最上方的边线或者点，预览如下：

小 结

此时，我们在零件几何体下，得到了一个有序的几何图形几何，并生成了一个包络体拉伸。现在我们已经得到了前日的疑问，可以生成圆柱体形状的包络体了，而且，借助于这个工具条，我们还可以生成更加复杂的包络体。让我们再次展开包络体工具条，可见其基本上就是原来的一些实体命令变成了“紫色”，打开后的用法也与普通命令一致，那么，我们就可以通过建模的方式，得到特定形状的包络体了。

那么，如何理解这里的包络体呢？通俗的讲就是一种全封闭的曲面，赋予一定的“体”的属性如密度、惯量等，你可以认为他是实体的一种曲面表达形式。

网络上讲，其可与实体进行布尔运算，可通过提取外部的面，然后将提取的面转化为实体。在做曲面时有可能出现曲线不重合的现象,比如两个扫描曲线间会有间隙.这时用包络体可以自动填补间隙,之后可以提取包络体的面形成实体。感兴趣的筒子，可以亲自验证。

可见，我们能够通过包络体工具条生成个性化的包络体，虽然其操作相对复杂，但是，毕竟可以得到更能体现设计师思路的包络体，这是可以理解的。

拓 展

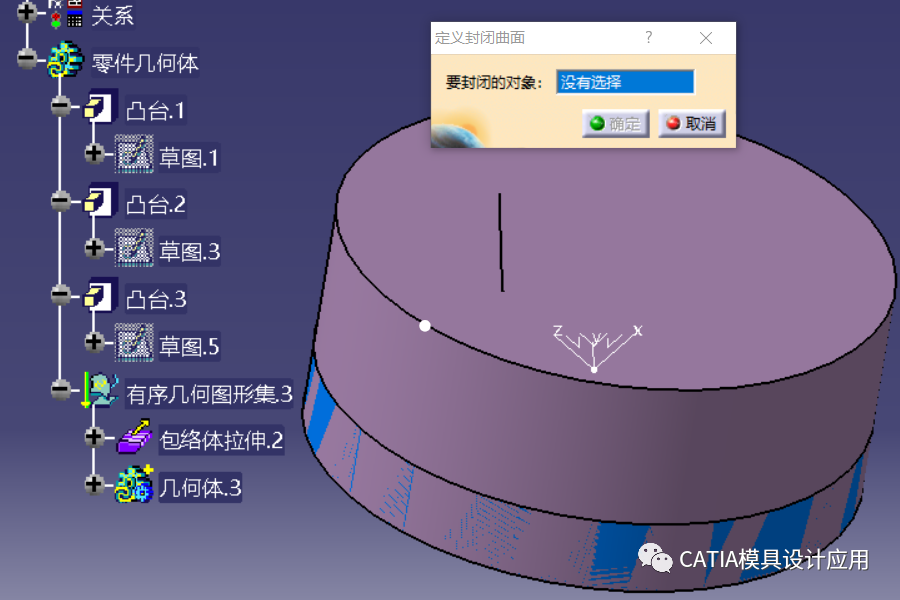

最后的最后，我们终于得到了包络体，那么如何将其转化为实体呢？还是填充实体吗？当我们启动封闭曲面命令，发现，我们并无法选中生成的包络体为要封闭的对象。

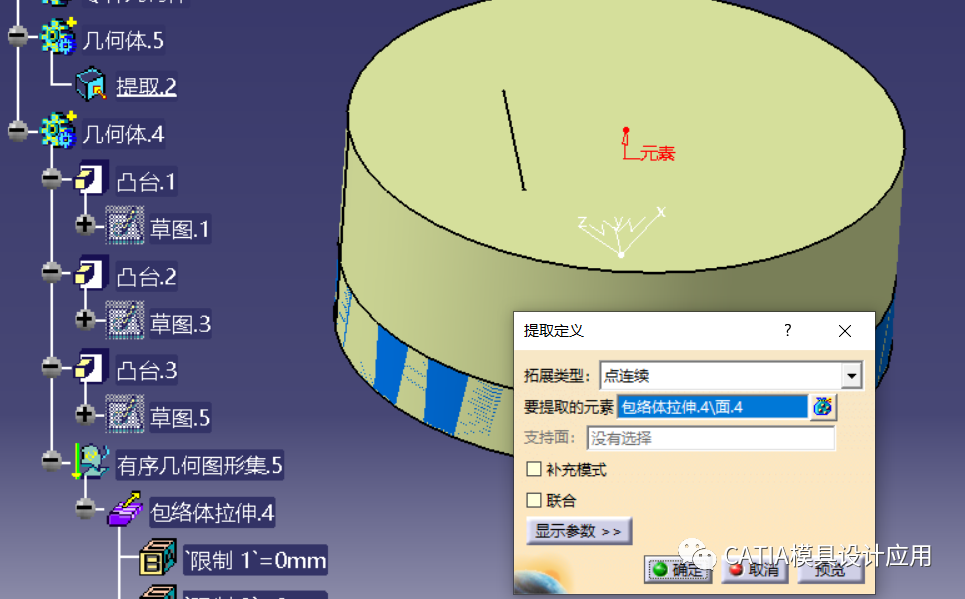

怎么办？我们可以通过提取面的命令，将包络体的外表面提取出来，得到一个封闭的几何图形（可以选择点连续）。

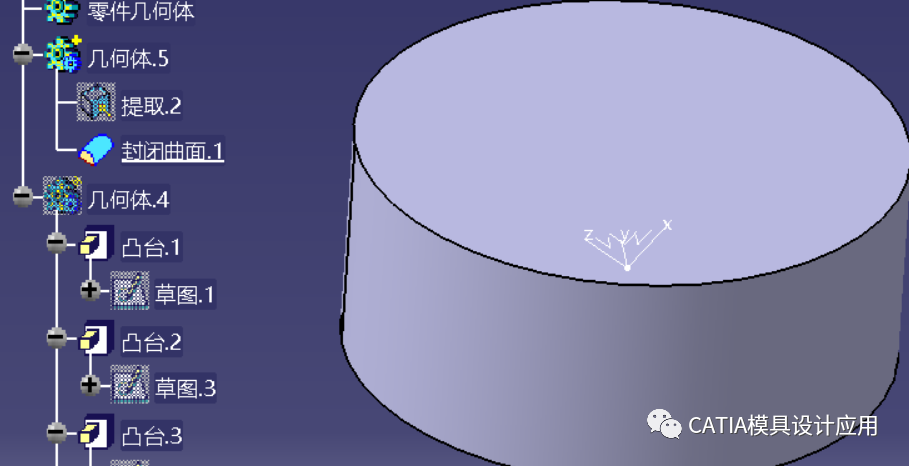

然后，到零件设计模块中采用封闭几何图形的命令，进行实体化，如下图：

另外，还有第二种方法，也可以实现这个功能。我们可以在一个空的几何体中创建包络体，如下图所示，在几何体5中创建爱你包络体。

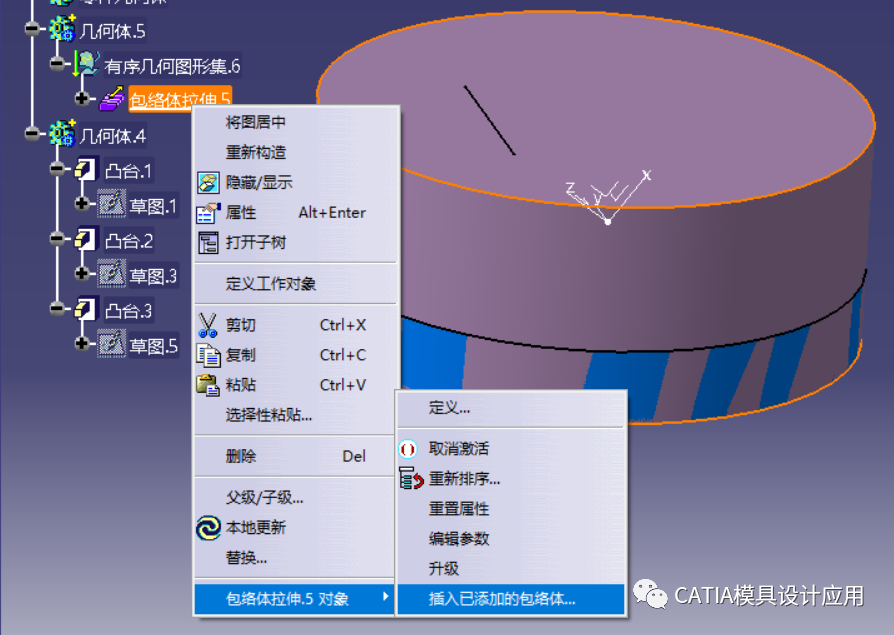

然后，右键上下文菜单中选择：对象——插入已添加的包络体……

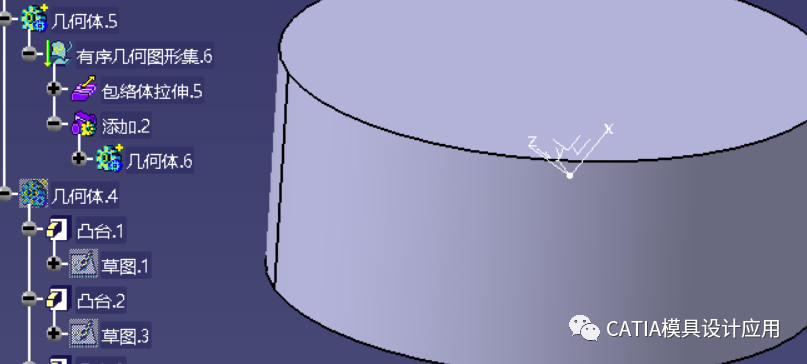

打开，确定后，我们将得到下图的几何体，为一个普通的几何实体。基于此，我们可以更加便利的引用包络体的几何信息。

大 结

经过数日的讨论，我们对实体的包络体生成，即模具设计过程中的备料尺寸生成方法，做了细致的探索，在此做一个较大的总结，至此我们已经能掌握如下信息。

通过加工设计相关模块，快速生成的长方体形状的包络体，并可以快速的生成实体类型的包络体。

介绍了创成式设计模块中的包络体工具条，该工具体可以生成更为复杂的包络体，但是操作相对复杂。另外，介绍了两种将包络体几何图形转化为实体的方法。

篇幅和经验所限，我们并未对包络体工具进行逐个命令的讲解，相信也不太需要，建议工作中涉及到该命令的筒子，自行研究。

有时候，一些冷门的命令，可能有助于提高设计工作的效率，希望大家乐于研究和分享。
