CATIA包络体生成中的方向指定秘诀

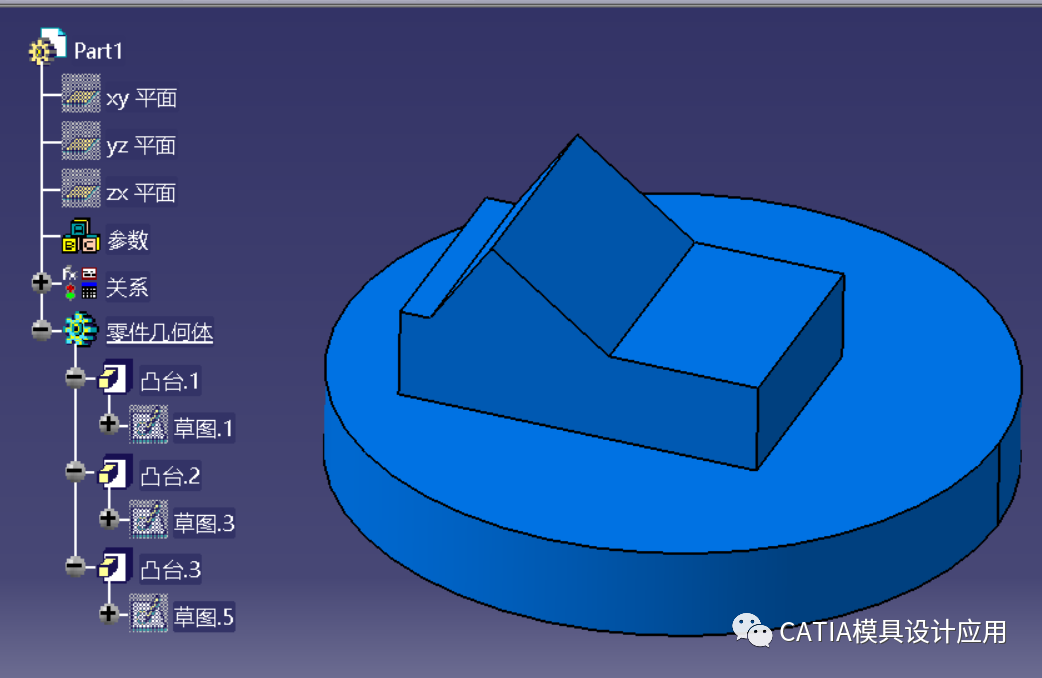

还是这个案例,前文已经展示了如何生成包络体,且其生成的矩形包络体,即为最小包络体,是满足我们的设计需求的。



本文希望展示的是,如何在生成包络体的时候,指定包络体的方向?

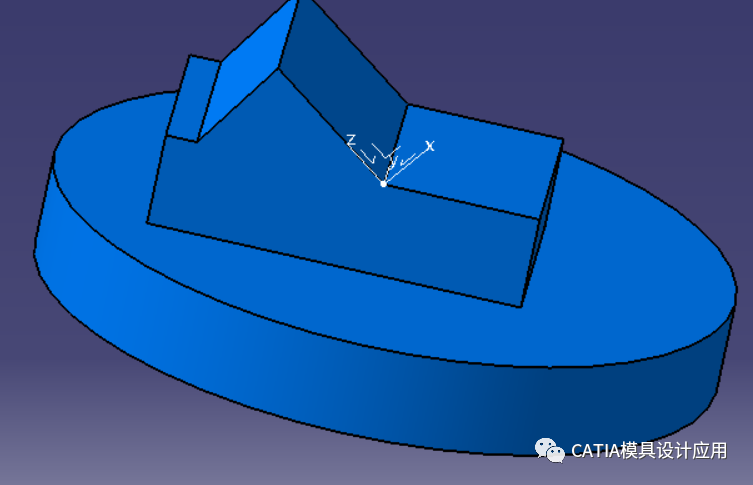

在一切开始之前,先建立一个坐标系,该坐标系的Z轴,将位于您理想中的包络体拉深方向,比如下图的方向:

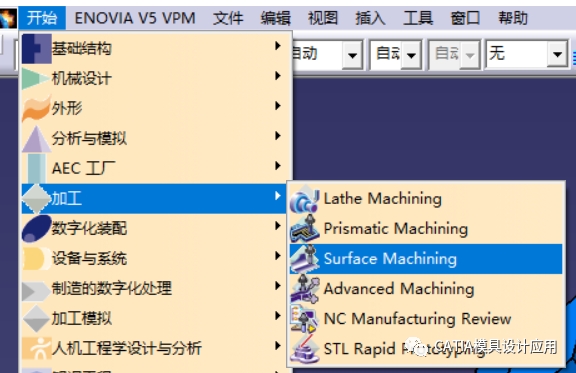

然后,我们还是进入加工模块,可以是Surface Machining或者Advanced Machining两个模块之一。

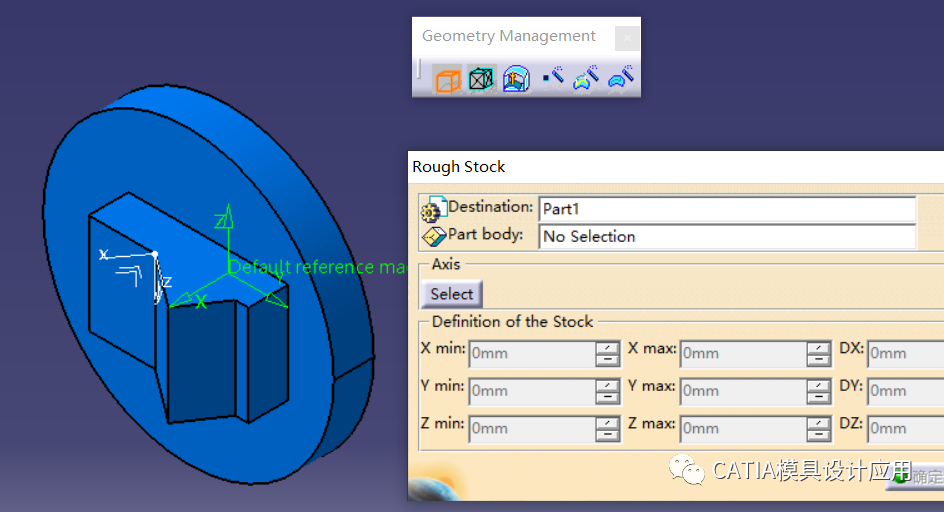

依旧找到Rough Stock命令,并启动它,这里可以看到,三维视图中,有一个绿色的默认的参考坐标系,此时,我们可以在对话框中点击Select,选择我们刚刚生成的坐标系,并选择几何体。

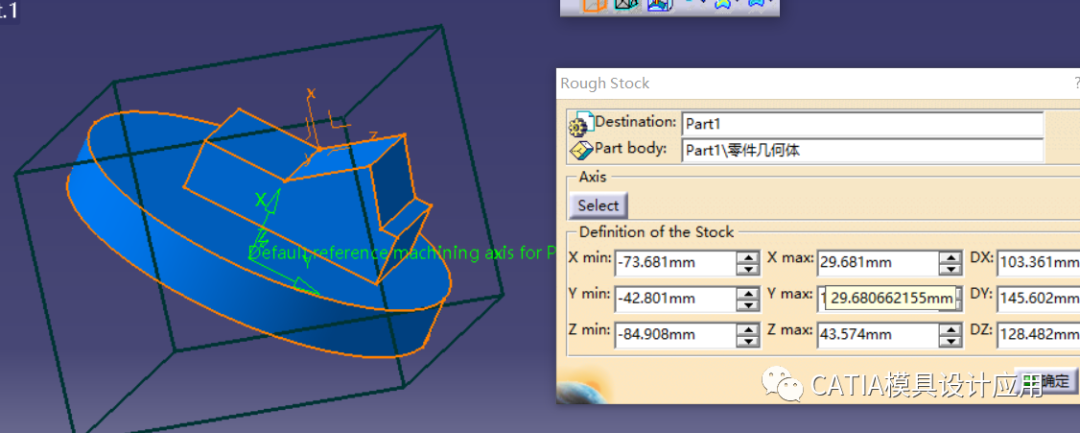

通过预览我们可以看到,生成的包络体的方向是与我们给定的坐标系一致的,如下图所示。

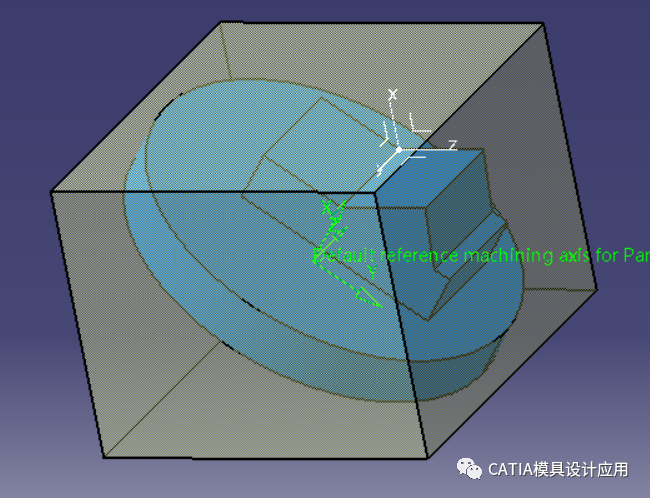

单击确定后,我们同样得到了一个封闭的曲面,该曲面即为指定方向上的最小包络体。


  (完)
