CATIA工程图零件序号自动生成教程

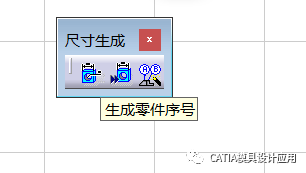

生成零件序号命令，对于装配图中零件需要展示比较有用，不过不少伙伴不知道如何使用这个命令。

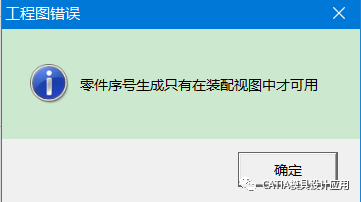

如果你在零件二维图中激活此命令，将会得到如下错误，提示只有在装配视图中才能使用。

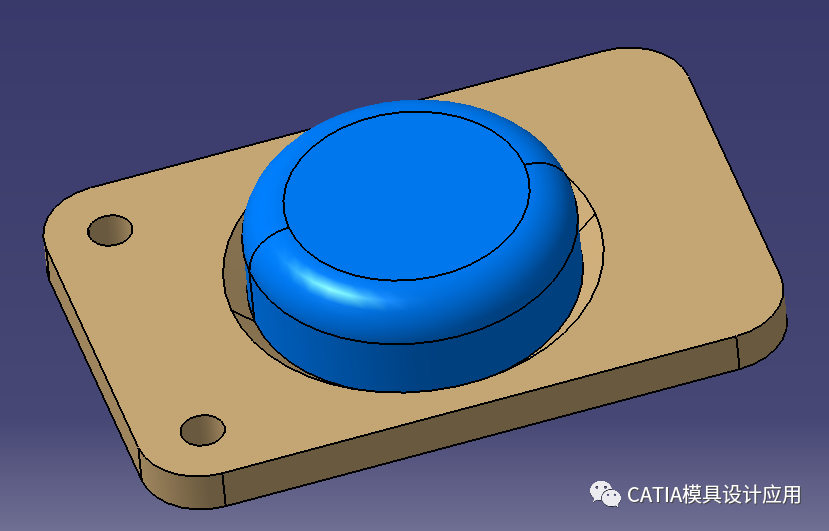

那么我们就做一个装配结构演示。

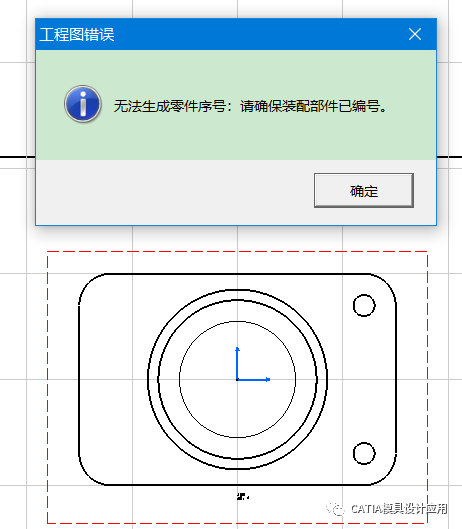

此时激活命令，将提示无法生成零件编号，请确保装配部件已经编号。

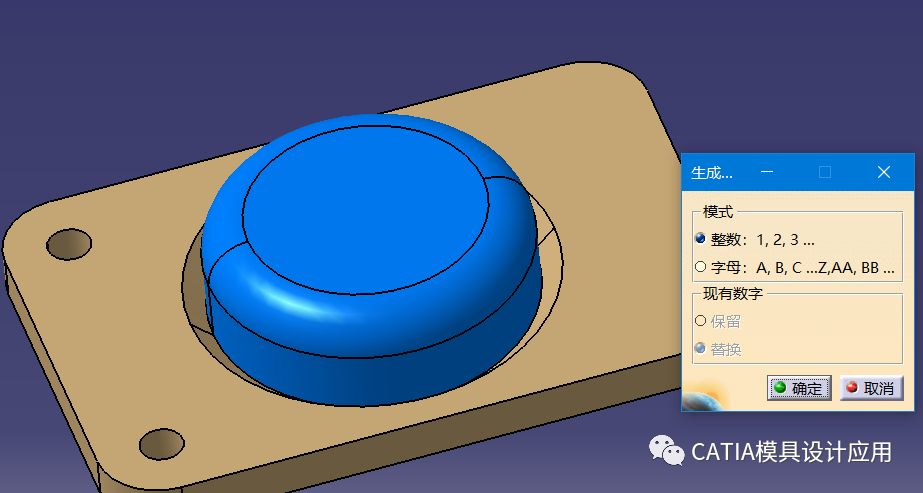

回到三维视图，进行生成编号操作。如下图所示。

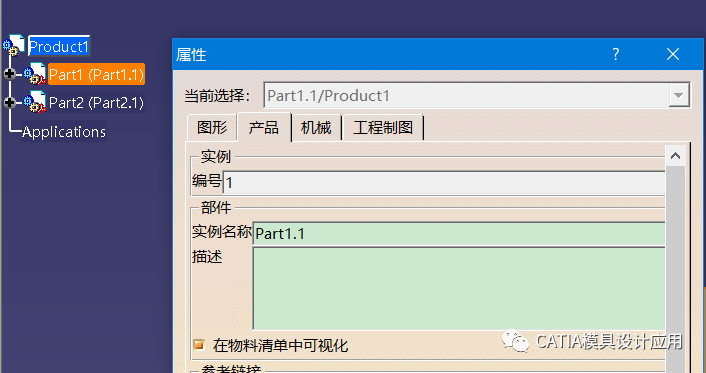

此时零件右键属性中可以见到新增了实例编号。

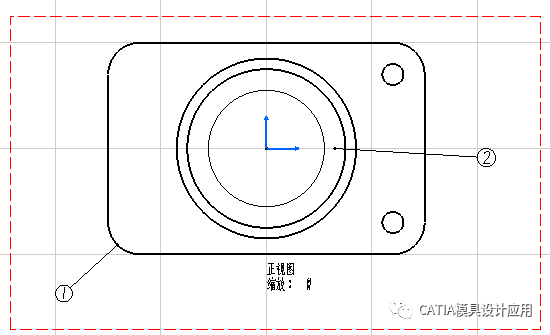

回到工程制图中，单击命令。可见工程图中就新增了两个零件的编号，分别是1和2。

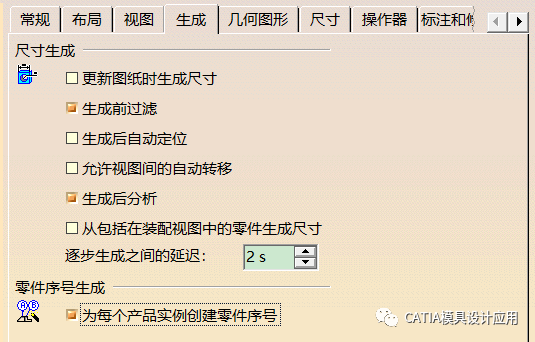

默认情况下，同一个产品实例只有一个编号，比如若干相同型号的螺栓，其编号只编一个。可以在在选项中设置，为每个产品实例都创建零件编号。如下图所示。

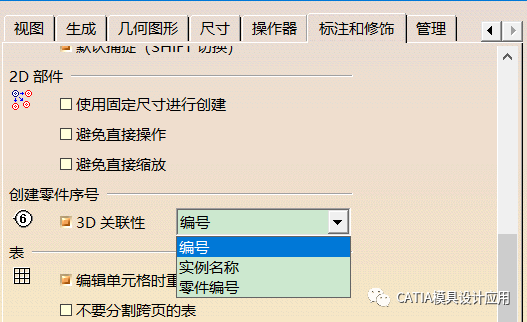

另外，在工程制图选项中的标注和修饰卡中，还可以根据实例名称或者零件编号进行创建零件的序号。

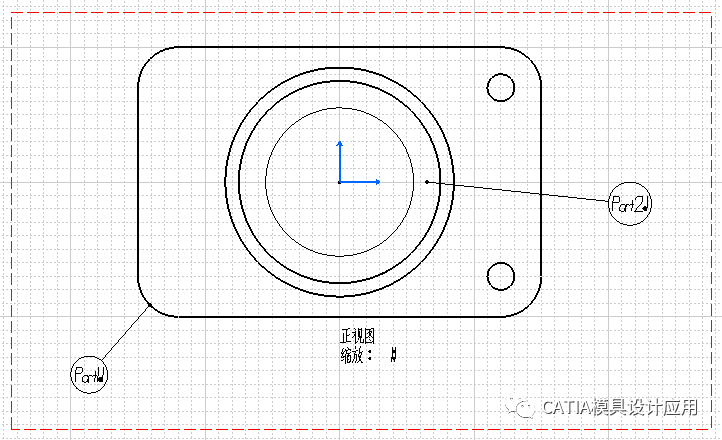

比如以实例名称，效果如下：

其与三维视图中零件实例名称一致，即括号内部的部分。

若切换为关联零件编号，则效果如下。

此时则于三维视图中的零件编号关联，即树结构括号前面的部分。

这里我们可以可对编号，实例名称，零件编号做了区分和复习，在设置切换时，只对新生成的序号有效，而不会改变已经生成的序号。

对于根据何种元素生成序号，可以根据公司习惯和要求，也可以为了方便而进行改进现有的规则。
