CATIA铁链设计技巧:打造完美直链

引言:

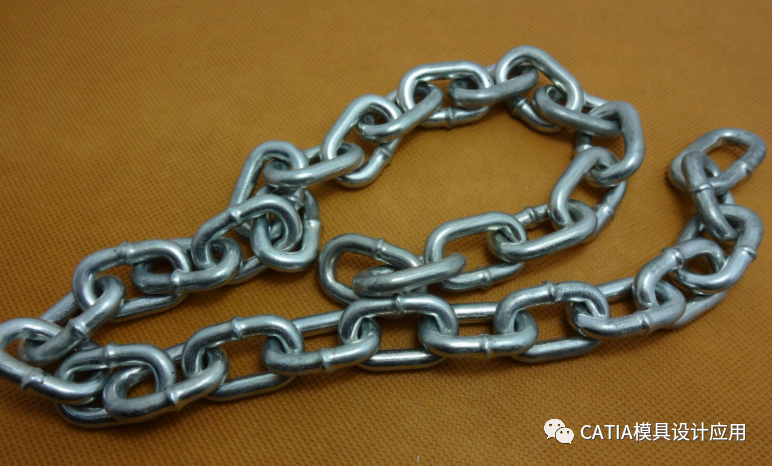

模具设计过程中,多数的部件都可以通过回转体或者拉伸体完成,所以,不少筒子感叹做模具设计用到的CATIA命令也就那么几个,此为实情,却非全部,比如,模具中应用到的铁链,如何设计?


接下来,会通过多次分享,逐渐提升铁链的智能化程度。


今天先分享最简单的铁链:直线铁链的设计,计划采用CATIA阵列命令实现。

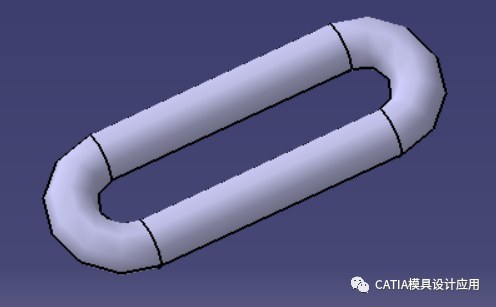

首先:做铁链的第一环,可以采用CATIA零件设计模块中的肋命令完成,在此不做赘述,如下图,第一环作为阵列的种子。



然后,对第一环进行阵列。


这里需要注意,由于CATIA阵列是对特征的位置的平移复 制,不能实现旋转,而铁链相邻两环的截面是垂直,相隔两环的截面是平行的,所以,需要进行两次阵列,每次阵列相隔的环节。


第一次阵列结果如下图,各个环节没有链接起来。

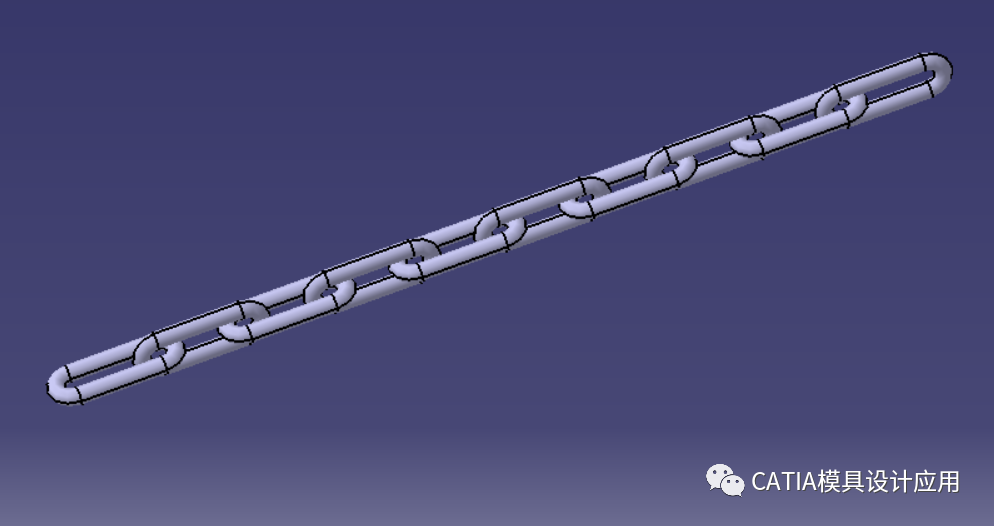

第二次阵列后,需要对特征进行变换(平移+旋转),结果如下图所示:



如此,一条笔直的链条的基础设计就实现了!

基于此,可以对铁环的各个参数进行提取,完成一定程度的参数化设计。比如铁环的直径,铁环的间距,铁环的个数等信息,都可以提取出来,作为输入元素。


但是,这种图形的象征意义大于实际意义,作为示意图可以,但并不是很实用,因为实际生活中铁链多数是柔性的,而非下图所示的笔直的如意金箍棒。下一次,我们尝试在做封闭的环形铁链。



  本文介绍的方法只是一个思路,可能会有更加方便的设计方法,感兴趣的同学,可以分享您的思路和设计。


  • 直链
  • 环链
  • 样条链
  • 智能链


从二维到三维,从搬砖设计到智能化设计,欢迎一起进步。


(完)
