Fluent中模型设置和数据的复用方法与技巧分享

在实际工程中,必然存在利用仿真比较各类设计方案优劣的场景。对于复杂模型,逐个设置各个设计方案的仿真模型并从头开始计算结果,既易错也耗时。因此需要通过模型设置和数据的复用,达到防错和提高工作效率。


一Fluent中模型设置和数据的复用

模型设置复用

Fluent中,有几种办法实现将模型A的设置复用到模型B的方法。



方法一:网格替换

网格替换操作可以实现所有设置的复用(包括物理机理、边界条件、数值算法、单位制等)。

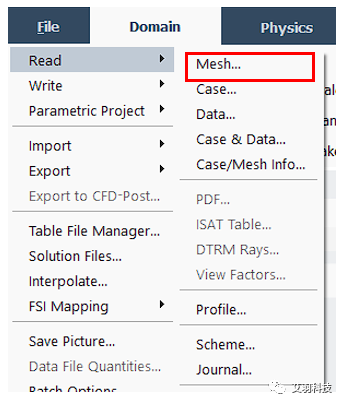

Step 1:在模型A中,从Fluent界面左上角的file菜单选择read mesh,读入模型B的网格。


Step 2:在弹出的选项界面上,根据是否有结果数据,按照如图所示设置。

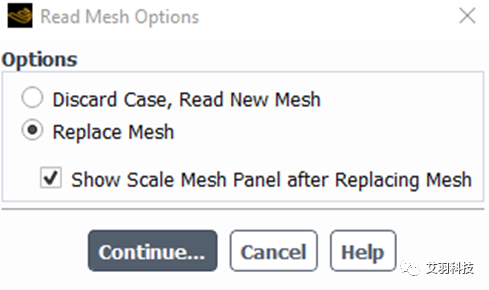

无结果数据时的界面设置

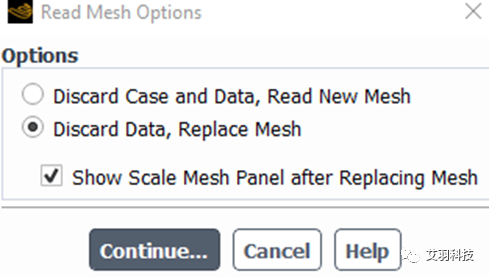

有结果数据时的界面设置


Step 3:点击选项界面的contiune按钮并选择模型B的网格。

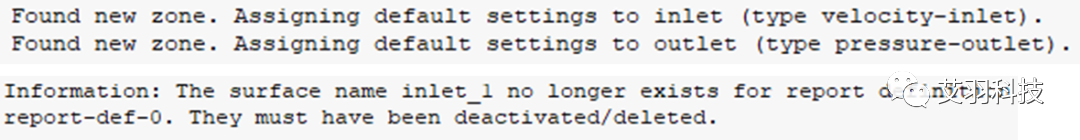

注意事项 :网格替换后,命名依照新读入的网格。若模型A和模型B的命名不一致,则无法复用命名不一致对象的设置,命令行中会出现如图类似的提示信息。



方法二:利用设置文件



Fluent的设置文件是文本文件,记录了模型中所有的设置信息。通过模型设置文件,可以实现所有设置的复用(包括物理机理、边界条件、数值算法、单位制等)。


Step 1:在模型A中,利用如图命令输出模型A的设置文件(需要手动指定文件路径和后缀名)。



Step 2:在模型B中, 利用如图命令读取模型A的设置文件(需要手动指定文件路径和后缀名)

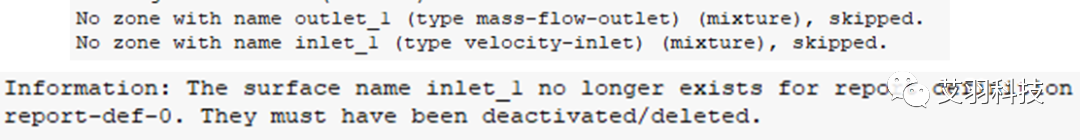

注意事项 :若模型A和模型B的命名不一致,则无法复用命名不一致对象的设置,命令行中会出现如图类似的提示信息。被跳过的部分设置保持不变。



方法三:利用TSV文件



TSV文件是文本文件,记录了模型中某类特定对象的设置信息。TSV文件支持的对象包括:


  • Cell zone condition
  • Boudary condition
  • Named expression
  • Report definition
  • Graphics(每个子项为一类对象)
  • XY plot
  • Scene



TSV文件 仅能记录一类特定对象

的设置信息,若有多个类型的对象需要复用,则需要使用多个TSV文件。

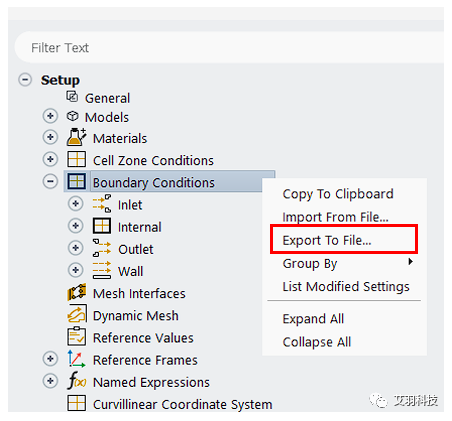

Step 1:在模型A中,右键点击特定对象,并输出TSV文件。

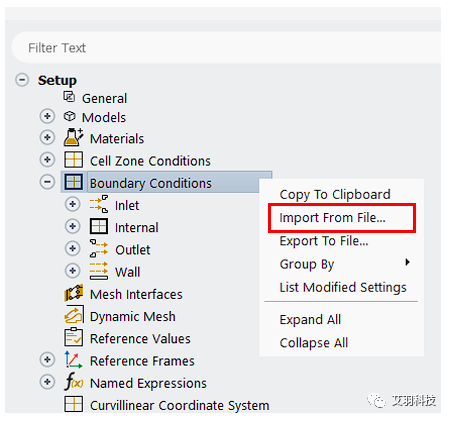

Step 2:在模型B中,右键点击特定对象,并读取TSV文件。


注意事项 1:若模型A和模型B的命名不一致,则无法复用命名不一致对象的设置,命令行中会出现如图类似的提示信息。



注意事项 2:通过TSV文件仅能传递模型B中可设置的内容。例如模型B中没有开启能量方程,则模型A中的热边界条件设置无法通过TSV文件传递给模型B。



注意事项 3:若模型A、模型B的单位制不同,会自动进行单位转换。例如模型A的速度单位为cm/s,模型B的速度单位为km/h,则模型A的入口速度50 cm/s,传递给模型B后显示为1.8 km/h。



方法四:跨窗口拖拉


若同时打开模型A和模型B,则可通过跨窗口拖拉的方法,实现设置的复用。可复用的范围同TSV文件的设置复用范围。跨窗口拖拉不需要模型A和模型B的命名一致。

一次拖拉只能对一个对象的设置进行复用。


二Fluent中模型设置和数据的复用

结果数据复用


方法:利用IP文件


Fluent的设置文件是文本文件,记录了模型中所有的设置信息。通过模型设置文件,可以实现所有设置的复用(包括物理机理、边界条件、数值算法、单位制等)。

IP文件为结果数据插值文件,仅保存坐标和物理量数据。

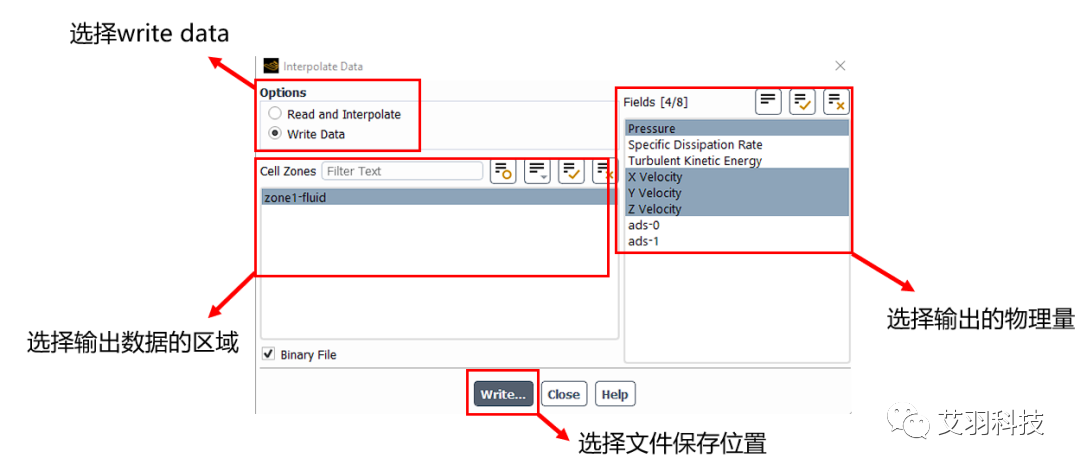

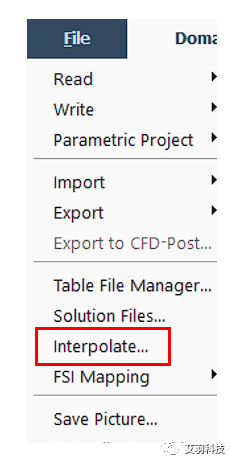

Step 1:在模型A中,Fluent界面左上角的file菜单选择interpolate,输出插值文件。

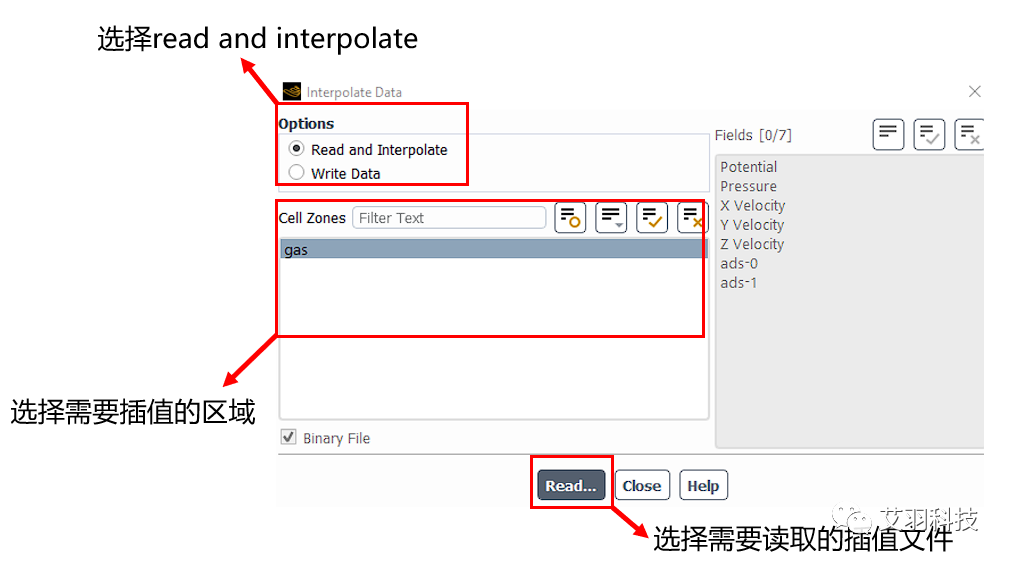

Step 2: 在模型B中,Fluent界面左上角的file菜单选择interpolate,读取插值文件。

注意事项 1:模型A和模型B不要求命名相同。

注意事项 2:若模型A和模型B的形状、尺寸等几何参数不相同,也可完成插值操作,需要仔细查看插值的精度问题。
