如何在CATIA中测量照片中物体尺寸

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】

CATIA中想要测量图片的尺寸，该怎么测量呢？下面我们就来看看CATIA中测量物体尺寸的教程。

查看详情

1、打开CATIA软件，在菜单栏中选择文件，并在下拉列表中单击>打开命令，弹出选择文件对话框，鼠标双击名为cup的文件或选择文件单击打开；

2、可以看到CATIA可以直接打开*jpg文件，照片为一个水杯，在右侧工具栏中选择DMU 2D工具中的2D测量命令；

3、在弹出的命令对话框中勾选>校准选项，然后再数值栏中填写照片的参考尺寸，也就是会所我们首先要预估一下杯子的一个尺寸，以这个尺寸为参考来测量其他尺寸；

4、这里我们选择杯口尺寸为60mm，鼠标左键选择杯口的两个端点，并在命令对话框的校准栏中将尺寸设置为60mm；

5、在2D测量命令框中重新勾选>测量选项，将测量类型切换为距离，然后鼠标左键依次选择杯口与杯底的两个端点，距离显示为51.9mm；

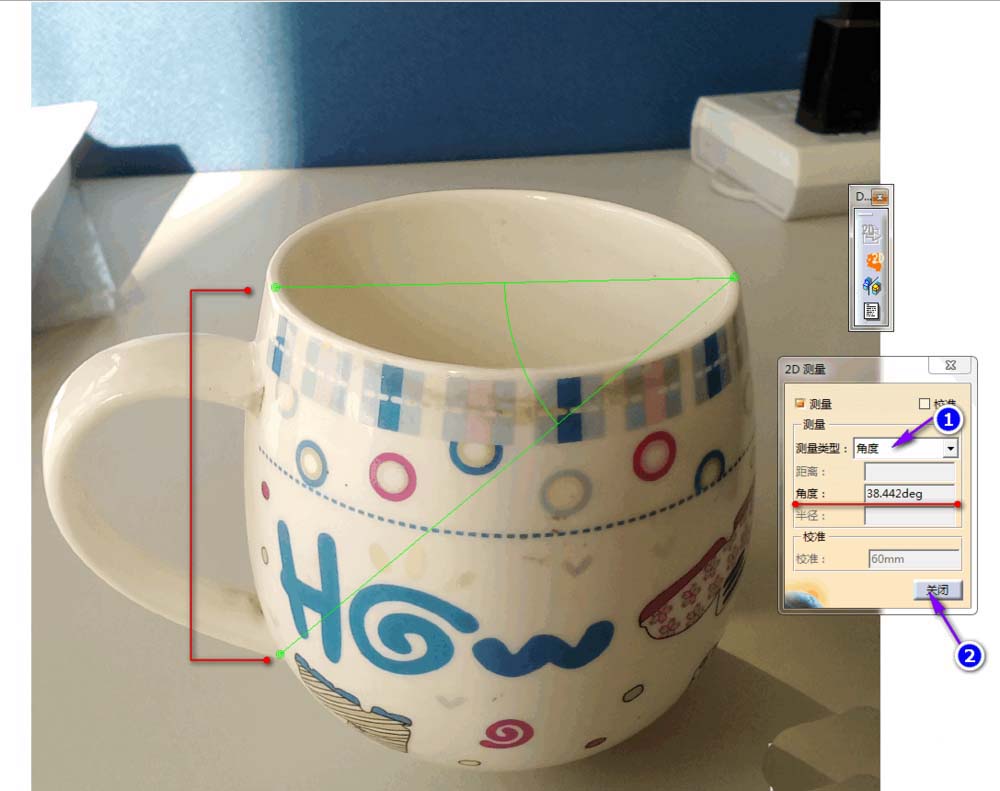

6、将测量类型切换为角度，在杯子上去如图所示的三个点，这时杯子上这三个点所成的夹角为38.442deg，操作完成后点击关闭。

以上就是CATIA测量图片中物体尺寸的教程，希望大家喜欢，请继续关注脚本之家。
