CATIA自动搜索命令怎么用？深藏好用命令系列十二

CAITA好用到爆的且少有人知的命令系列十二

今天讲解的这个命令

是针对草图模块中对草图的操作

案例：

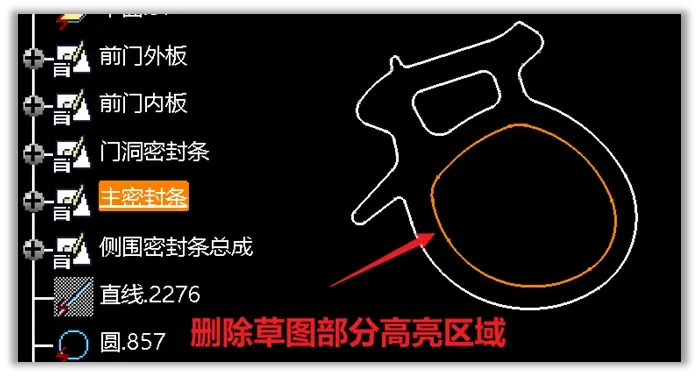

如何快速将下图的草图删除呢？

当然常规的方式

大多数人还是通过框选的模式来选择然后Delete

补充下：

框选模式包含如下几种，可自行切换，其中这两个是最常用的

不要只知道点选，多试试局部框选+碰选

而今天大成要讲的命令比上述更快、更高效

正文开始...

命令名称：【自动搜索】英文名评论区自行补充

命令使用方式：

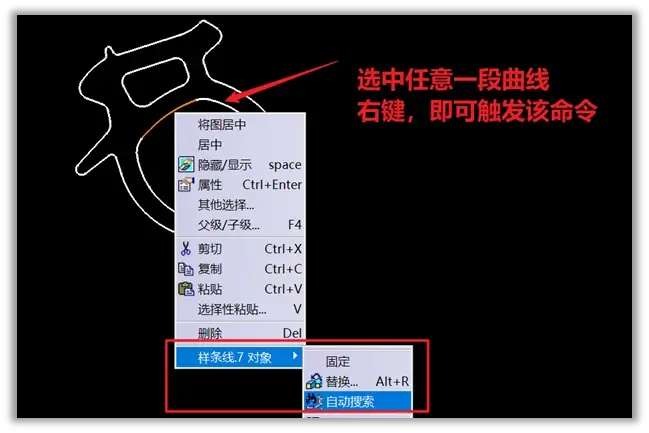

如图所述，选中后直接右键即可

这个就不推荐把它拖出到工具栏了，除非你使用频率很高

实战说明：

1）可以实现自动识别连续的的闭环曲线（半半闭环也可以）

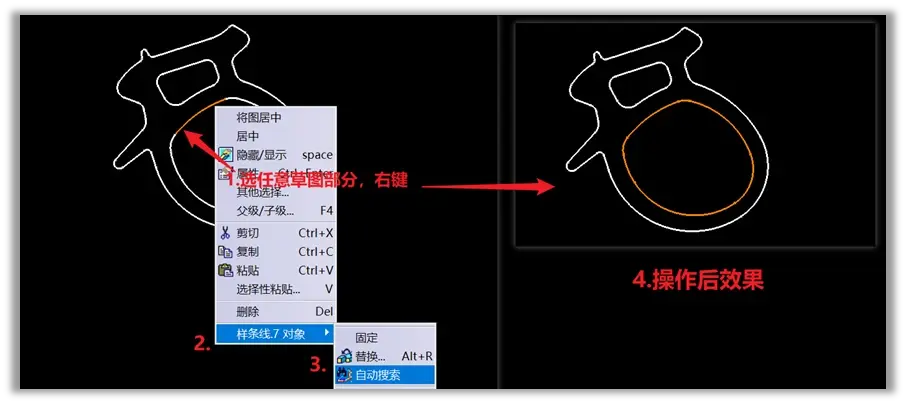

比如这样：

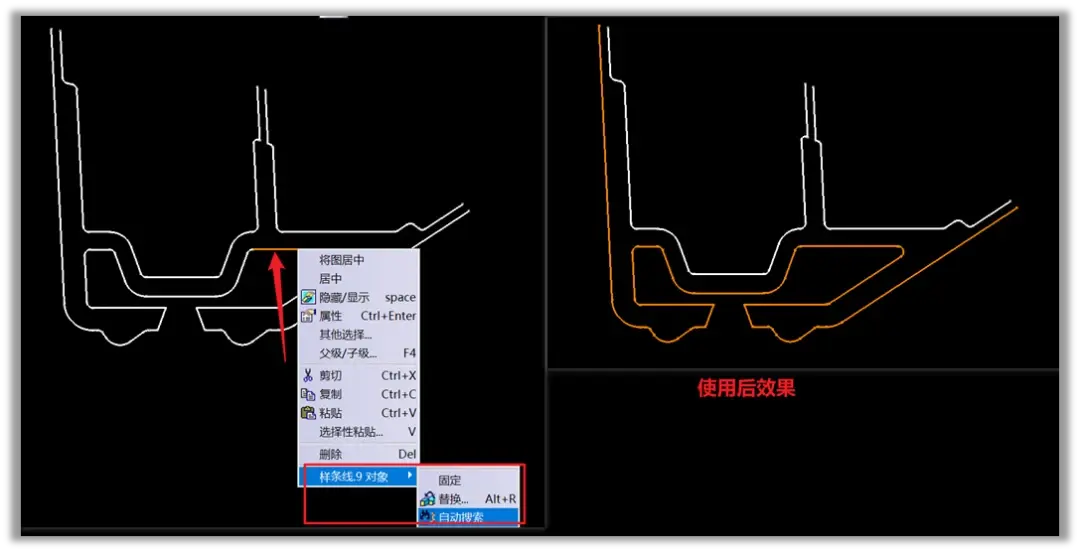

亦或者这样的：

其他的就自行测试研究了

2）这里强调下，【自动搜索】完，不一定就用来删除，比如之前我们提到的【固联】这个时候，就可以在搜索完后，点击固联命令，绑定起来，移动复制，或者是你需要复制/镜像都可以。

不足之处：

点击搜索后，如果草图比较复杂，容易产生过多的几何约束

比如这样的得到的是这样的

那么如何像我那样干净，清爽呢？

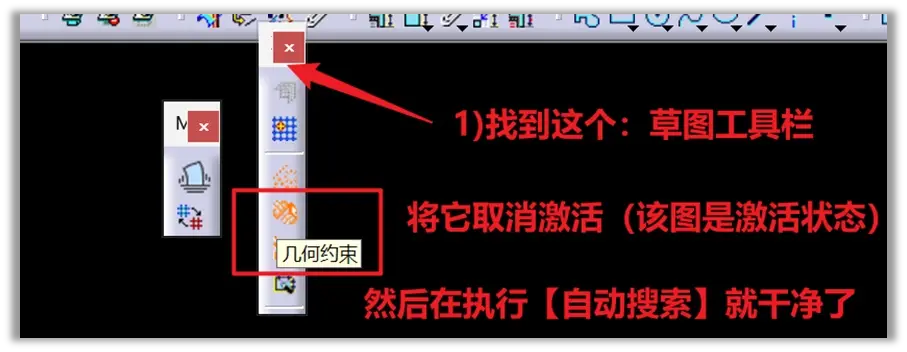

想要规避这个问题需要结合【取消几何约束】
