Catia草图绘制器操作入门到进阶

草图绘制是CATIA中的基本操作，是机械零件设计的基础。本篇经验为如何启动和退出草图绘制器。

catia v5r20 破解安装版 v2013.04.25 32位

• 类型：3D制作类
• 大小：1.84GB
• 语言：简体中文
• 时间：2016-06-27

查看详情

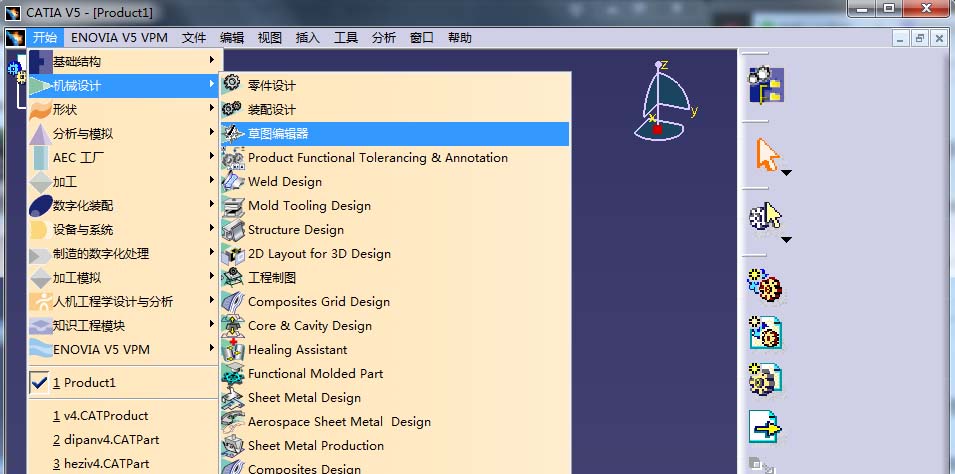

1、选择菜单栏中的开始，然后选择机械设计，再选择草图绘制器

2、选择任意一个平面，注意必须是平面，即可进入草图绘制。我们选择YZ平面。

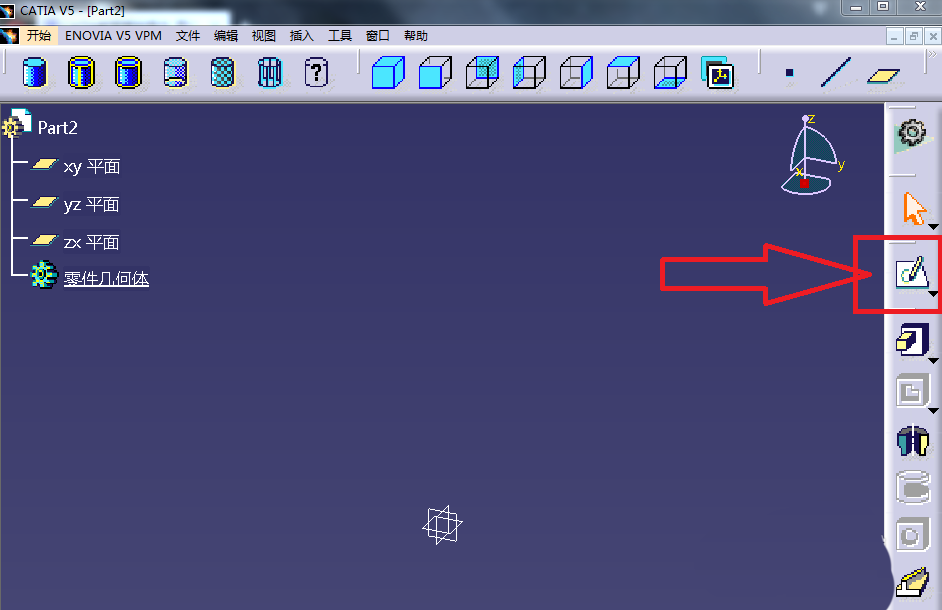

3、另外一种方法进入草图绘制是在任意工作环境中，选择草图绘制器按钮，例如我们在零件设计界面选择草绘按钮。

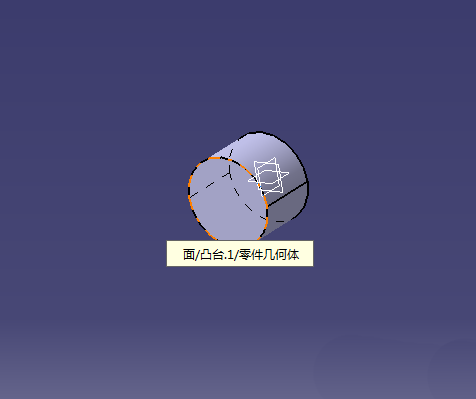

4、同样选择一个平面或者零件的平面，即可进入草绘环境。例如我们选择一个圆柱体零件的端面，进入草绘环境。

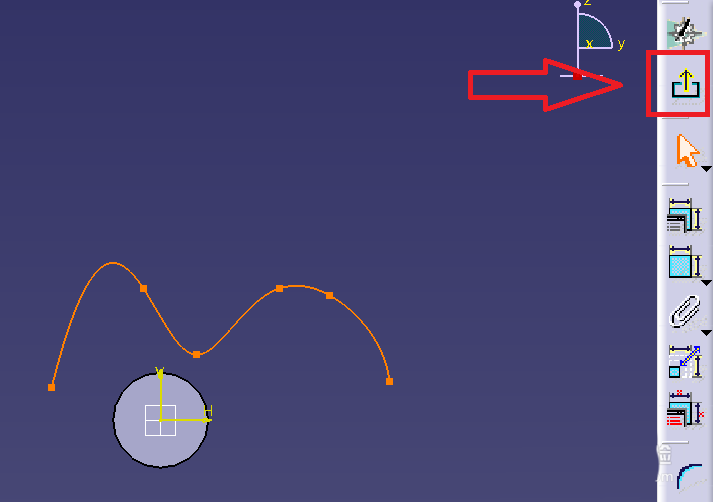

5、草绘的推出也是很简单，完成草绘图的绘制后，选择退出按钮即可退出草绘。

6、退出草绘即可针对草绘的图案进行拉伸或者凸台等操作。

7、草绘控制器的进入和退出认准图标即可。另外除机械设计环境，其他环境想进入草绘采用第一种方法即可。
