CATIA零件设计凹槽创建教程

1.   确认在零件设计模块，找到凹槽工具条：

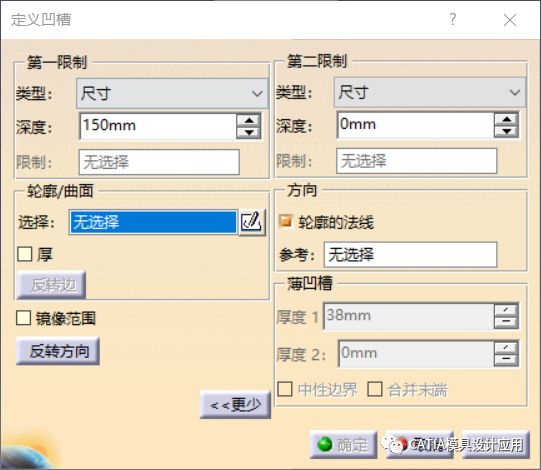

2.   定义凹槽对话框介绍：

i.   第一限制/第二限制：分别有五种类型——尺寸、直到下一个、直到最后、直到平面、直到曲面；

ii.   深度/限制/偏移：类型选择完成后，下面两行的文本框会灰化或显示隐藏，如选择尺寸，需要输入深度，选择直到曲面，需要选择限制曲面，同时激活限制文本框，正值是增加凹槽深度，负值是减少凹槽深度。

iii.  轮廓/曲面/方向：选择凹槽的截面元素，可以是草图，也可以是曲面，当是草图的时候，方向默认为草图所在平面的法向，当选择曲面时，需要指定方向

iv. 厚：选择后，薄凹槽对应激活，可以产生环形凹槽，另外，此时的输入元素可以为开放轮廓。

v.  反转边：切换轮廓内侧或外侧作为凹槽元素，对于不同情况，效果各异，不确定可以通过预览看效果。

vi.  镜像范围：此时第二限制将随着第一联动

vii.  反转方向：指的是凹槽的拉深方向。
