Fluent表达式应用技巧：解锁高级功能

1 简介

在CFD仿真中，难免会涉及到各类变量，例如随温度变化的流体粘度、随时间变化的入口流量等。这类变量很多时候都需要使用函数关系式表示。

在FLUENT中，有三种方式处理变量：

• 表达式（Expression）。表达式是Fluent内置的功能，相对直观简单，更加易学易用。于此同时，表达式存储在Fluent的CAS文件中，不需要其他文件
• UDF（User-Defined Function，用户自定义函数）。UDF是C语言代码，可应用于所有需要指定的参数，也支持所有C语言支持的数学运算，但其编写和读取较表达式方法更复杂。UDF代码保存在C语言代码文件中，独立于Fluent的CAS文件。
• Profile（目前无公认翻译，根据其内容和作用，可译为数据表）。数据表中存储着物理量随空间坐标和时间的变化关系，功能上仅适用于定义边界条件和计算域参数，不能处理其他问题（材料属性、时间步长、物理机理等）。数据表保存在独立的表格文件中，可使用Excel等软件读取和编辑。

相较而言，采用表达式的主要优点在于：

• 定义方式简单明了，且可视化
• 不引入额外文件，方便管理
• 兼容性强，Fluent版本升级和操作系统环境改变后无需额外处理

表达式是一个显函数，显式地表示了自变量和对应的因变量之间的关系。其基本定义方式为：A=f(B, C, D…)，其中A为因变量，B、C、D等为对A的数值有影响的自变量。在Fluent中，自变量可以为空间坐标、物理时间、几何参数、流场物理量等多种类型。表达式的函数计算，包括数学计算（四则运算、指数运算、三角函数、数理统计函数等）和逻辑运算（IF、AND、OR等逻辑条件）。

关于表达式的自变量含义和运算函数详细的语法结构，可参考Fluent帮助文档。

表达式语法和Excel中函数运算几乎相同，学习门槛几乎为0。

2 应用

2.1 直接使用表达式

对于很多参数，其数值设置页面下拉菜单都有表达式选项。这些参数的设置可以直接输入表达式进行设置。

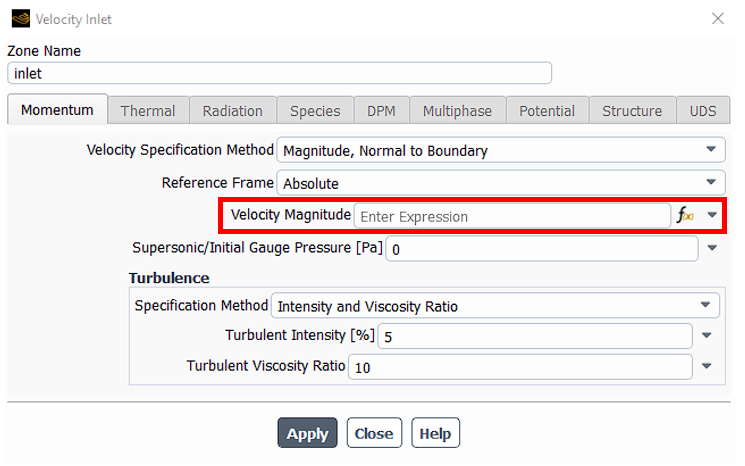

入口速度选择如图所示的表达式选项：

点击f(x)按钮，打开表达式编辑页面输入表达式。当输入的表达式正确，软件会对数值进行计算或根据函数的计算关系进行绘图。

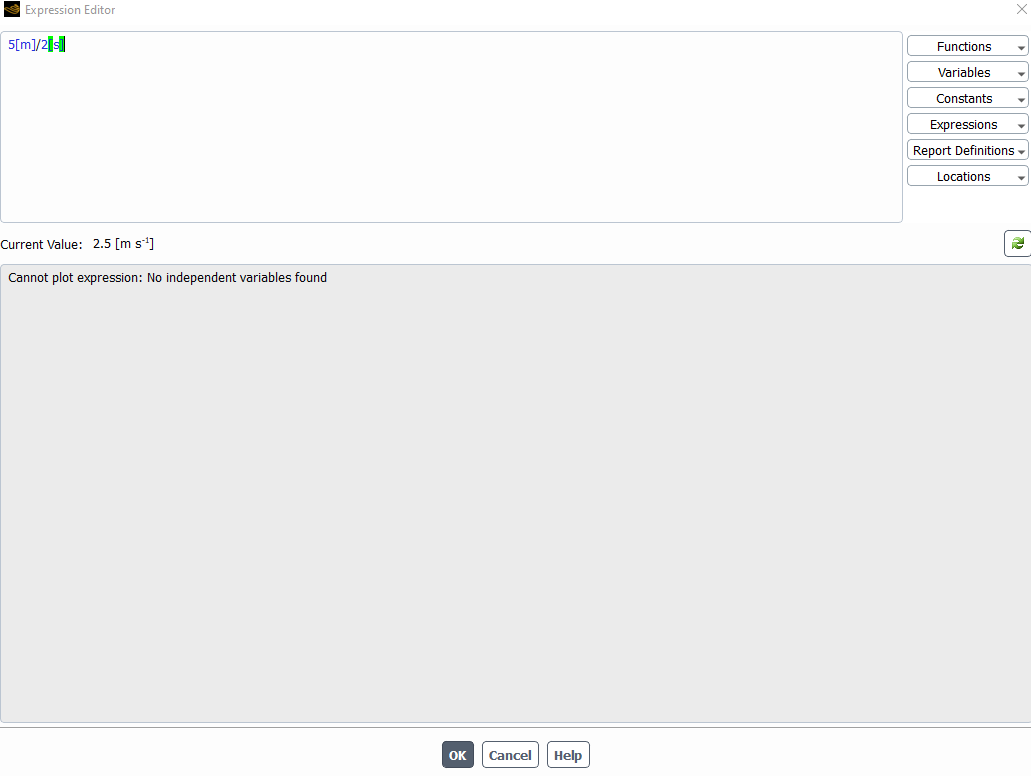

根据表达式计算的数值

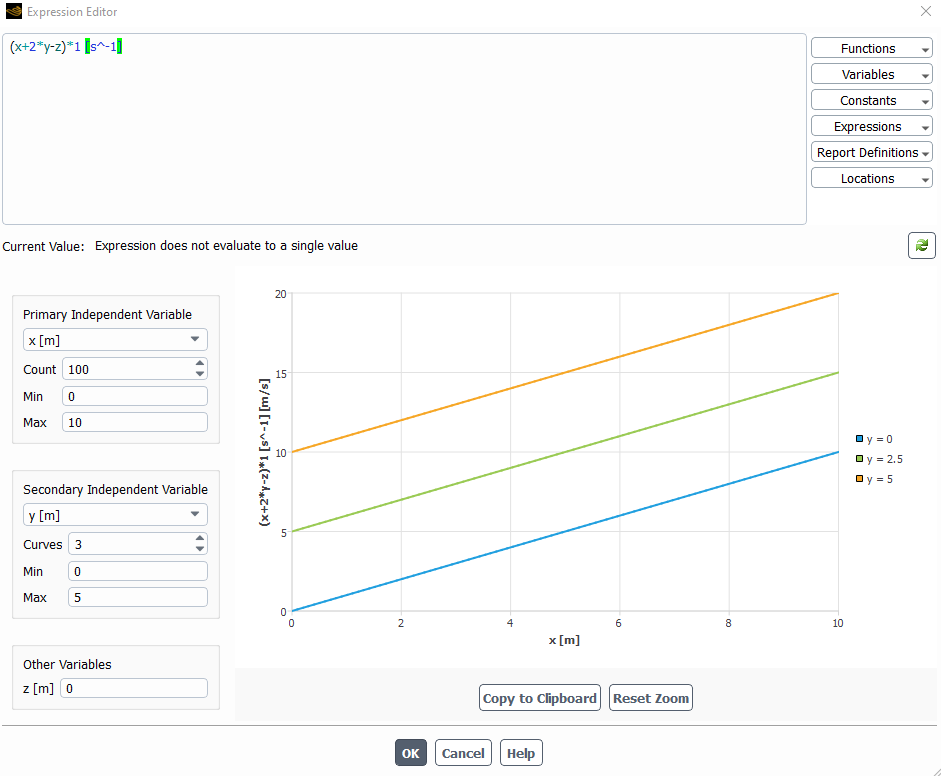

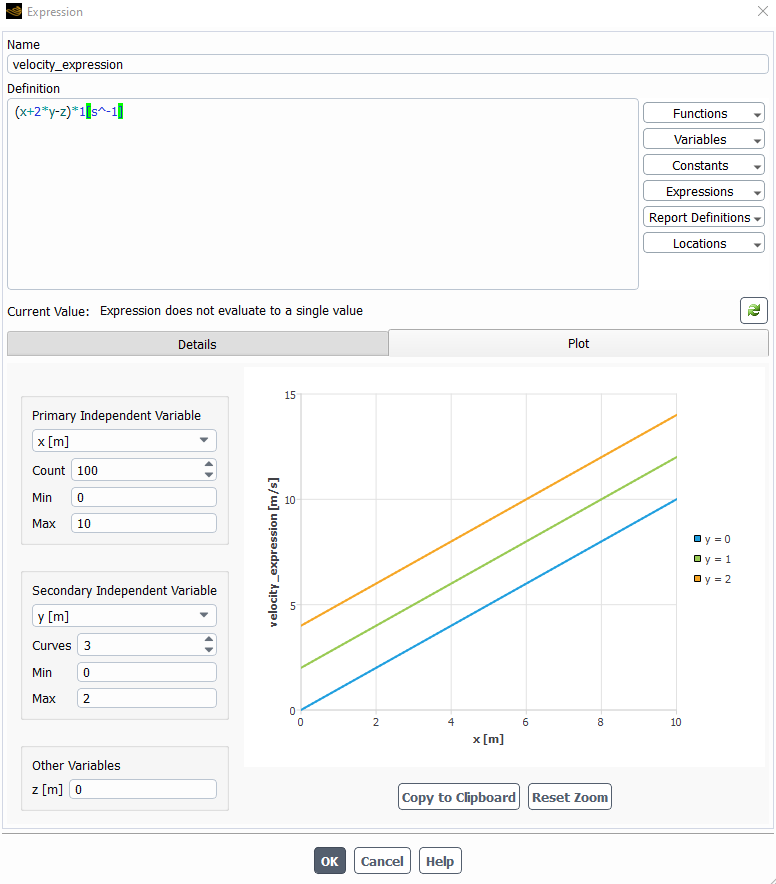

基于表达式的函数关系绘制曲线

2.2 命名表达式（Named Expression）

对于一些常用但是编写很复杂的表达式，Fluent中可以使用命名表达式的方式将其进行封装，直接进行调用即可。

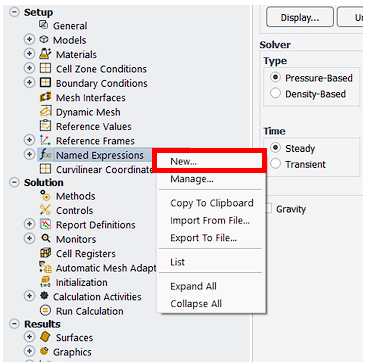

如图所示，在界面上鼠标右键，点击新建一个命名表达式。

在弹出的界面上，输入待封装的函数，并对函数进行命名。其界面和表达式编写规范和直接输入表达式相同。

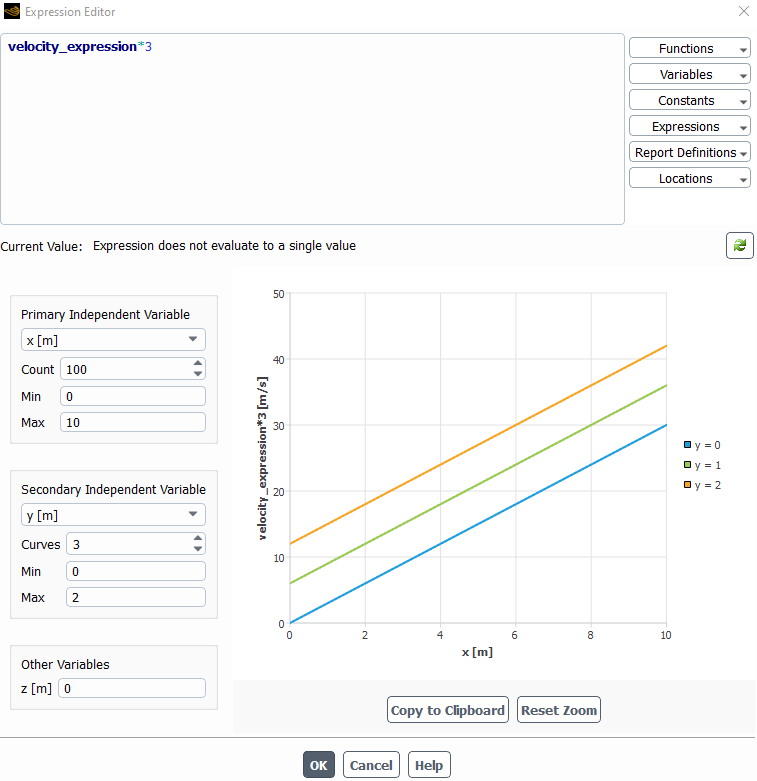

在需要调用的地方，可直接作为已封装函数进行调用，无需额外的编写处理。

2.3 表达式中单位制的处理

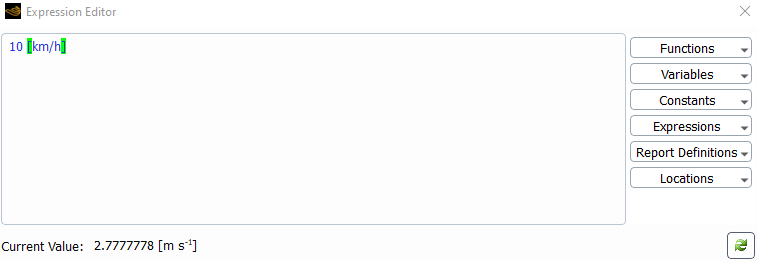

表达式可以支持多种单位类型，程序后台会自动且强制地转换为国际单位制。如下图，km/h 也是速度单位，可以被正确的使用，求解过程中会自动转换为基于 m/s 的数值。

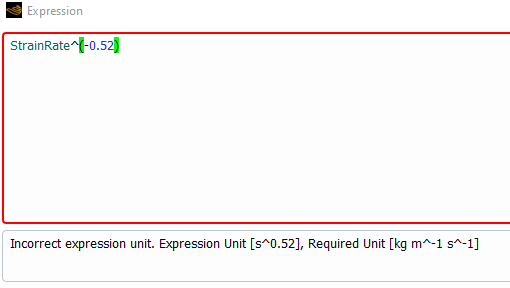

实际运用中，难免会碰到三角、指数等难以评估量纲的函数关系，量纲问题会提示错误。如下图，使用表达式方法定义流体粘度，粘度和应变率之间满足关系y=x^(-0.52)，表达式报错。原因在于，应变率单位为 1/s，如图输入的表达式运算结果的量纲不是粘度单位 Pa*s。

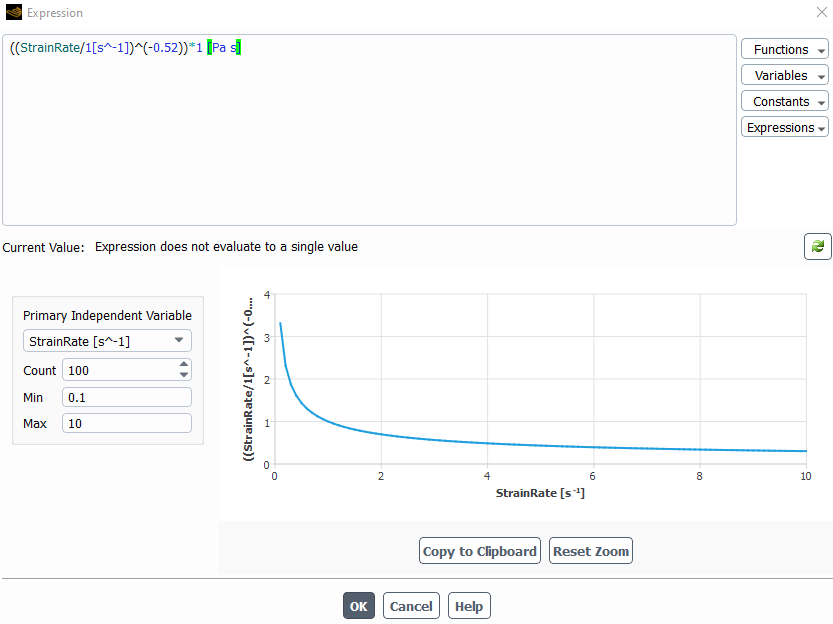

对此，可以先对输入的物理量进行无量纲化处理，变成 (StrainRate/1[s^-1])，最后对无量纲的指数运算结果乘以 1 [Pa s]，以加入量纲。

2.4 获取结果数据

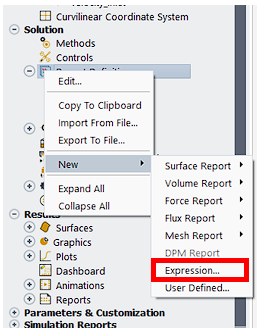

某些仿真数据是物理量之间的函数运算，例如机翼升阻比、阀门压力损失等。可在report definiton中采用表达式方法获取这类数据。

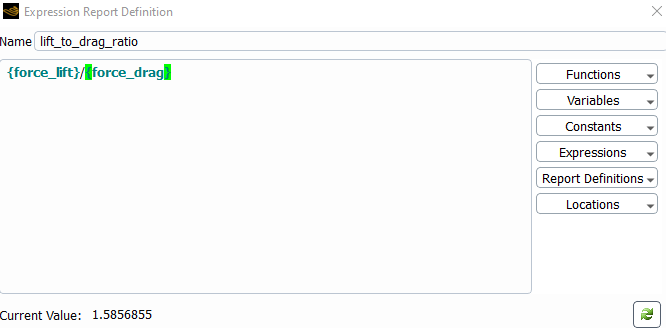

创建过程中，可调用其他已设置的report definition。如下图所示的升阻比数据，其中升力和阻力均是已设置的report definition，类似于命名表达式一样，可直接进行调用。
