Abaqus/CFD&Standard管道流固耦合变形深度解析

鉴于abaqus/CFD&Standard/Explicit流固耦合分析的例子少之甚少,我所看到的手册中唯一一个有关 abaqus流固耦合结构应力变形分析的


例子是基于abaqus+fluent+mpcci联合实现的,故曾经怀疑基于abaqus/cfd&standard/explicit流固耦合涉及结构变形分析目前是否能够实现,最近偶尔做了个基于abaqus/cfd&standard管道流固耦合变形的例子,发现其实是可以做的,拿出来与大家分享一下,当然,还有一 些细节问题有待进一步探索,希望有对此感兴趣的同仁一起研究探讨,比如结构采用壳单元后,收敛性会相当差,这在基于其它软件的流固 耦合分析中其实很少出现问题,还有比如流场会受ALE的影响出现整体网格抖动(这个问题是我在做另一个FSI涉及结构变形的算例中出现的 怪异现象)。

模型采用abaqus/cfd模块与abaqus/standard模块进行co-simulation,模型见下图:


相关计算结果:

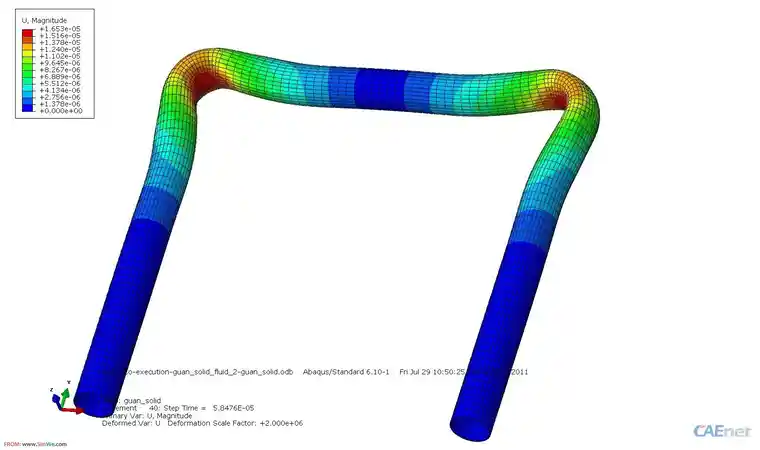

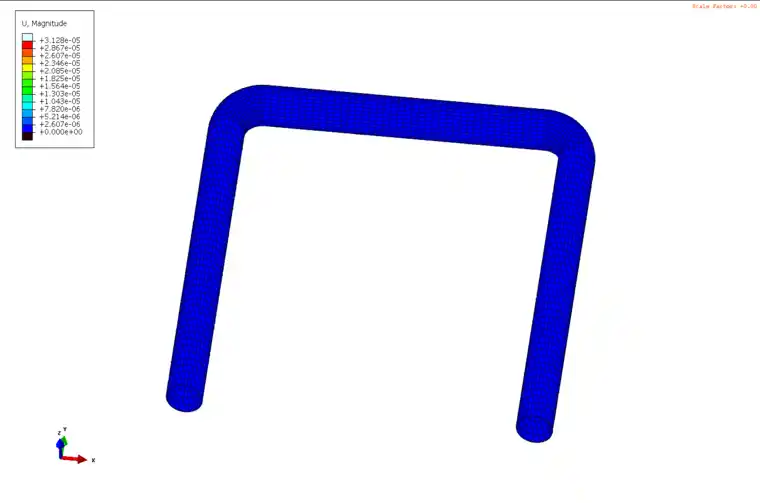

放大后的结构变形:

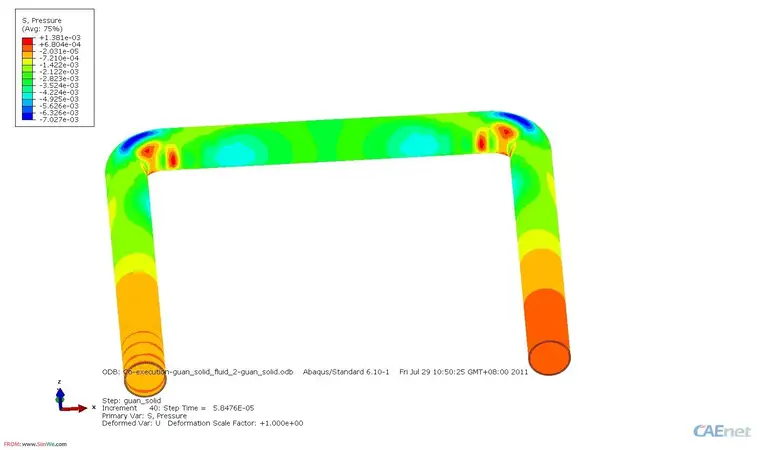

结构压力分布:

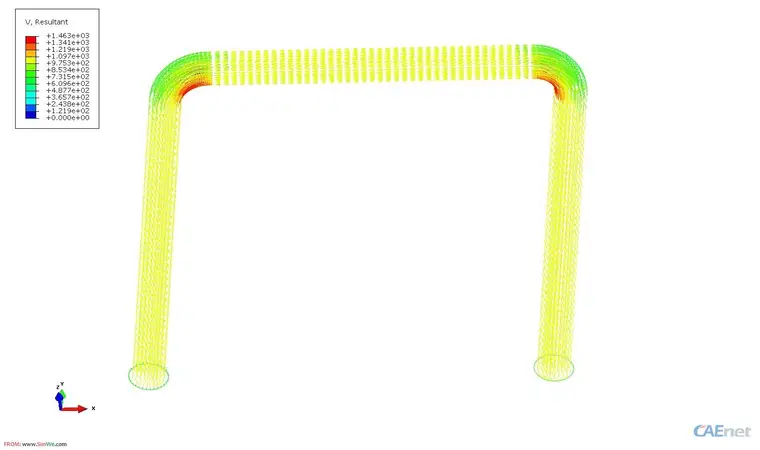

流体瞬时速度矢量分布:
