ANSA整车质量估算实用教程

在ANSA中如何称出自己的模型的质量呢？

在ANSA中如何测量模型的惯性矩阵呢？

在ANSA中如何测量零件的面积/体积呢？

在ANSA中如何获取材料的属性列表？

在ANSA中如何获取所有Property的特性列表？

... ...

今天介绍下ANSA的【Deck Info】功能。我们先来看看这个功能的官方解释：

“此功能在可进行导航的查看器中生成报告，其中包含有关模型以及FE模型的壳和实体属性的详细定量定性的统计信息。 该信息适用于可见的或选定的实体，或整个数据库。 相关信息（包括FE模型的JPG图像）可以以文本、csv或html格式输出。”

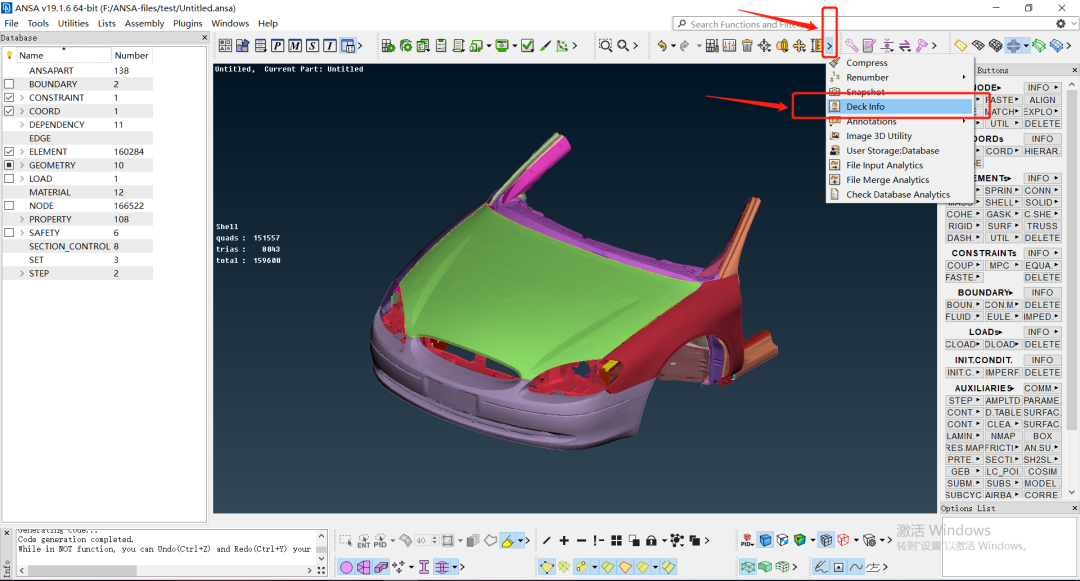

【Deck Info】调用方式如下：

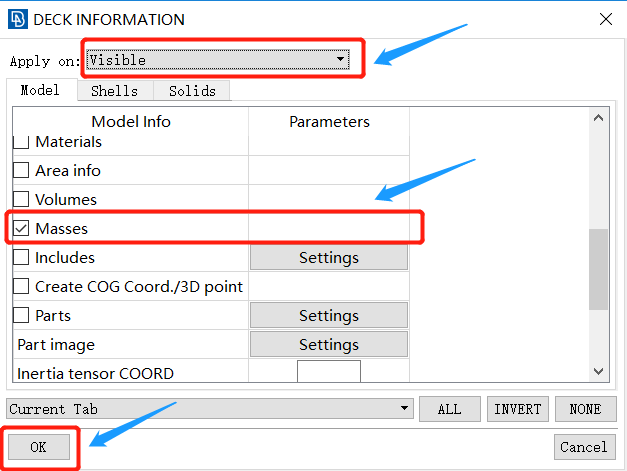

打开【Deck Info】的界面如下所示。确认测量的范围（本例：当前界面可见区域的模型），勾选自己想测量的项目（本例：质量），即可打印出相关信息（本例：质量）。

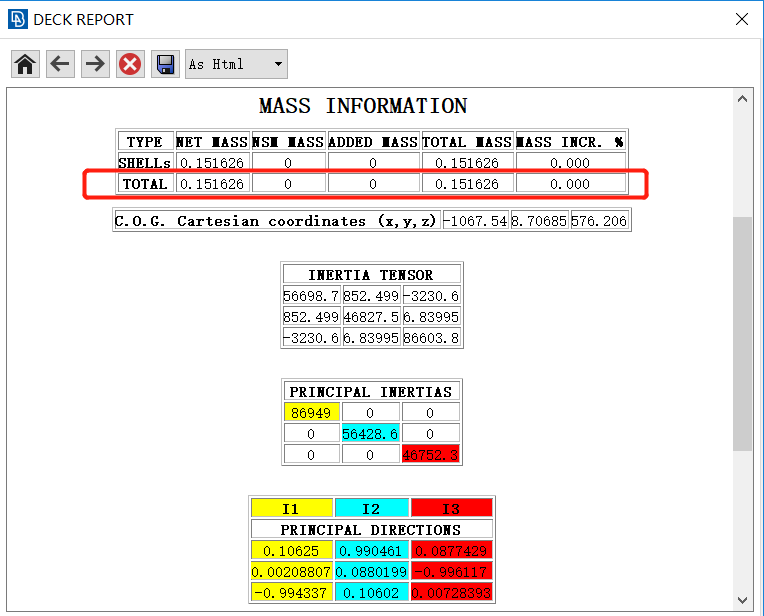

点击【OK】确认过后，便可以打开一个新的窗口，窗口中会展示自己选择的项目的信息。如下所示。

在以上的示例中，模型的质量和惯量等信息都被测了出来。质量测量是非常常用的一个功能，常用於NVH模型中进行配重，或者在整车碰撞模型中进行配重，将模型质量调配到与真实质量一致。关于其他功能用的比较少，不过也总有适用的场合，诸君可自信探索。
