Abaqus弹簧单元（springa+spring1）创建及静力学分析教程

弹簧单元是ABAQUS的特殊功能单元，可以直接定义结点受到的力与结点（相对）位移的关系，所以弹簧单元可以方便的表达一些界面接触特性。弹簧的种类：按照本构分，弹簧单元可分为线性（linear）弹簧和非线性（nonlinear）弹簧。按照弹簧力的方向及弹簧几何特点，又可以分为接地弹簧（spring1），两结点弹簧（spring2），轴向弹簧（springa）。

线性（linear）弹簧可以通过CAE定义，非线性（nonlinear）弹簧则需要修改或者写inp 文件。spring1，接地弹簧，该弹簧的一个结点（隐含的，不需要定义）是不动的，另一个结点定义在我们需要约束的节点上。弹簧力的方向，即被约束自由度方向，需要我们定义，既可以在整体坐标系下定义，又可以在结点局部坐标系下定义（查看orientation）。

spring2，两结点弹簧，弹簧力的方向同上。

springa，轴向弹簧，弹簧力的方向由两结点的连线方向确定。

另外注意：spring1，spring2可以约束转角自由度，即抗扭弹簧，而springa不可以。

本案例主要讲述如何在ABAQUS中创建接地弹簧（spring1）、轴向弹簧（springa）。购买本案例的朋友附件中同时赠送了非线性接地弹簧的创建模型。

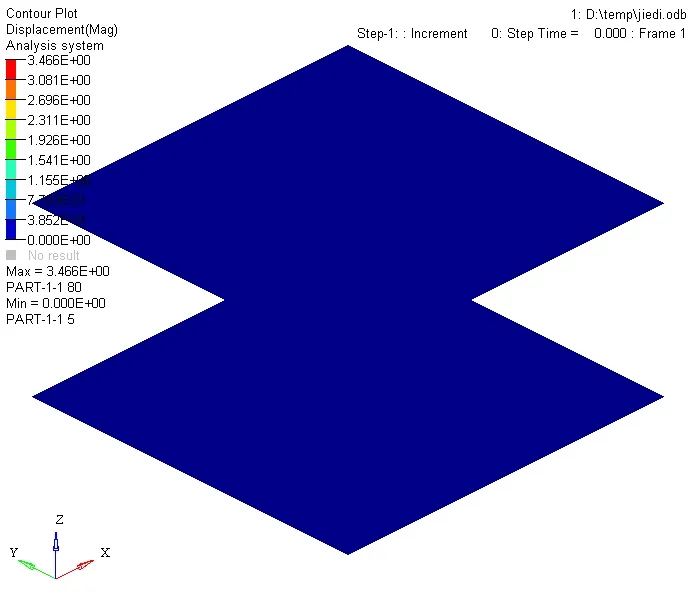

弹簧变形动画

ABAQUS中spinga弹簧及接地弹簧的创建

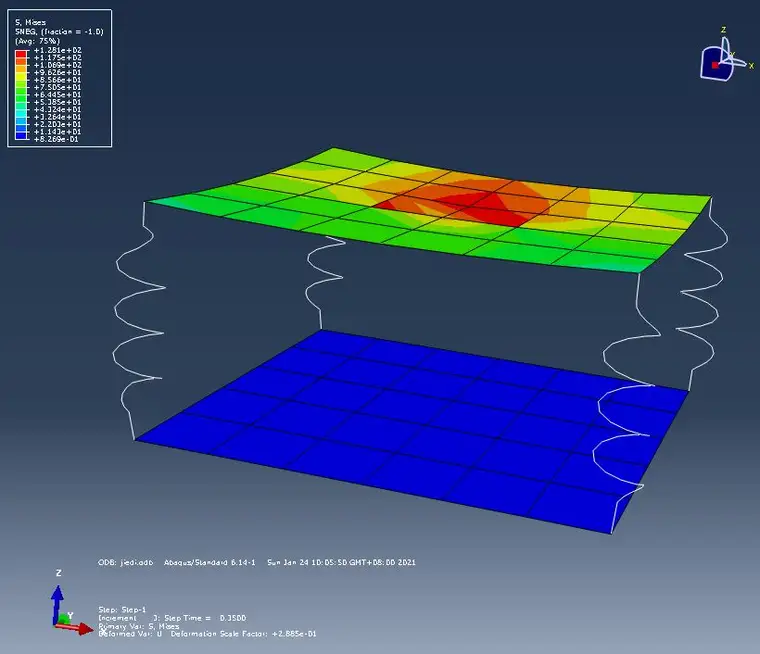

ABAQUS中有限元分析结果
