模拟裂纹扩展的方法有很多,但我觉得FDEM方法是模拟缝网形态的最好方法,这篇论文使用ABAQUS通过二次开发实现FDEM方法,相关方法星辰北极星大佬早就使用过了,这里我们主要解决两个问题:
1、材料非均质性的实现方法
2、多射孔多注入点的集中流量注入实现

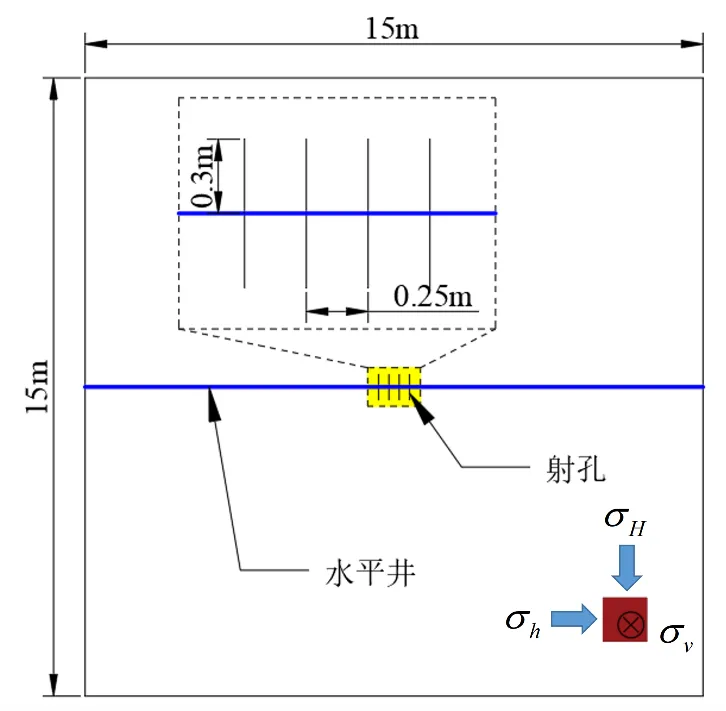

模拟的基本模型很简单,办公室的工作站只够带动的二维的;因为考虑了地层的非均质性,所以计算不易收敛,这个二维模型为100w自由度,40核工作站算一步10分钟左右,单步增量时长1e-5到-7的样子,所以还请大家斟酌后建模。具体模型如下图:15m*15m的地层中有一簇射孔,详细尺寸图中已经给出啦。
这一簇射孔在际水力压裂中是一个分隔段,我们需要将中间四个注液点耦合到一个节点上,给这个节点设置集中注液流量,被耦合的四个点根据孔隙压力自己平衡每个点的注液流量。想实现上述目标需要用到管单元FP3D2,这个单元是不支持CAE操作的,关键字如下:
1)单元类型及参数定义
*Element, type=fp3d2, elset=elem-pipe
**
**单元编号**
**
*fluid pipe section, elset=elem-pipe, material=mat-flpipe
*fluid pipe flow loss, type=blasius, laminar flow transition = 1.0
0.031415, 0.2, 0., 0., 0., 0., 0.
2)材料定义
*material, name=mat-flpipe
*density, porefluid
1000
*viscosity, definition=newtonian
0.001
在CAE操作中先要建立一个“一入四出”的二维线单元,之后将线单元四个出口与地层的四个注入点绑定,之后的单元定义以及材料属性赋值操作就都要在inp文件中进行啦,每个参数啥意思帮助文档里有的哦。之后给我们的管单元的“一入”设置集中注入,他就会把流量分进“四出”后进入地层。
至于如何实现材料非均质性的描述,本文中使用的是Weibull分布,对模型中的Cohesive单元进行随机赋值,如何实现材料的随机赋值参照b站大佬哦,大佬的脚本讲解细致,可以自己学会的,不爱学的可以花点银子打赏一下我,哈哈哈哈

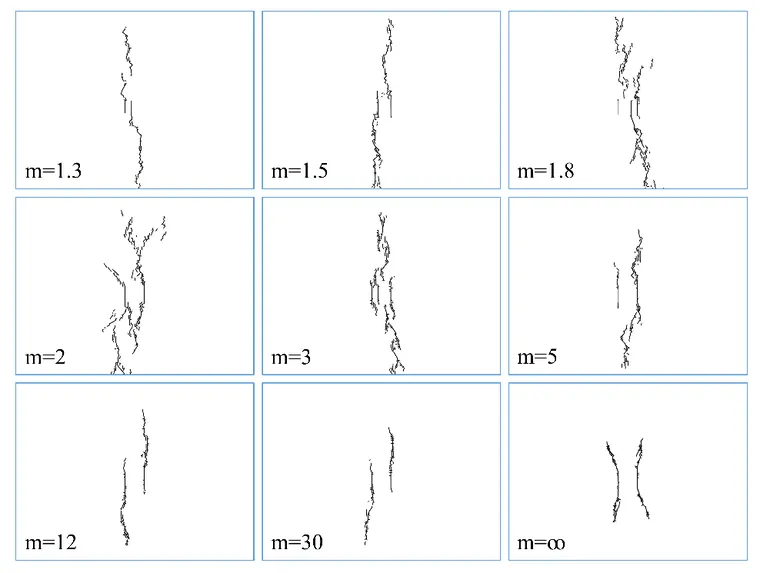

最终的模拟结果如下,效果还是不错的,想要模拟复杂缝网,考虑材料的非均质性必不可少!
剩下就是要花小钱钱啦,压缩文件里有CAE文件,inp文件以及随机赋值的脚本,嘿嘿不过学习方法文章中都给了哦。
p.s. Inp文件才是最终提交计算的文件,CAE里的模型是不能直接提交计算的
Python脚本的运行要在CAE中完成
CAE是2021版本建的模型
