ABAQUS模拟圆管准静态压缩过程的详细分析


软件:ABAQUS-Explicit

输出结果:

n 准静态压缩过程中,圆管的应力与变形

n 圆管的支反力

n 圆管的能量吸收特性(塑性变形耗散能量)



Step1:

建立Part:圆管为壳体3D-deformable-shell,压板为刚体3D-rigid body-shell,刚体需要添加reference point,位置任意,后面用于设置重量和边界条件。





Step2:材料与截面属性

材料参数:包含密度、弹性模量、泊松比和屈服强度

Section:厚度为2mm;赋予圆管section,刚体不需要section





Step3:装配

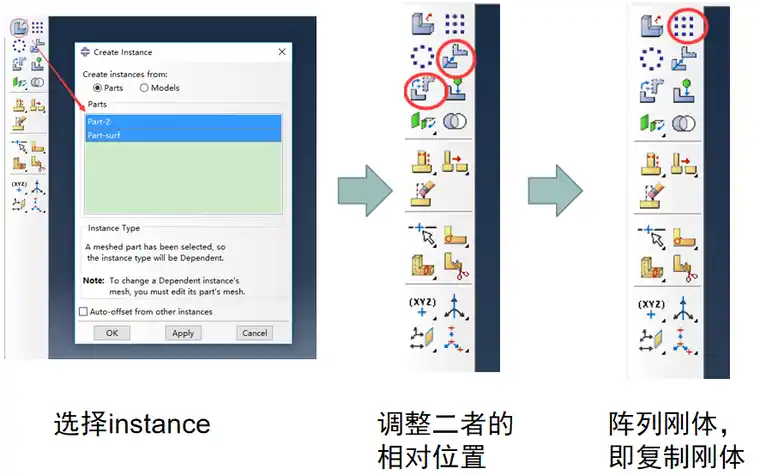

选择建立好的part作为instance,通过移动和旋转调整二者的相对位置,然后通过阵列功能建立对侧的压板,亦可通过添加instance的方式建立对侧的压板。
