Abaqus模拟:圆盘动态响应分析

瞬时模态分析可以计算线性问题在时域上的动态响应。在圆盘顶部施加1.5N的点载荷,方向沿着法向方向,持续时间0.2s。

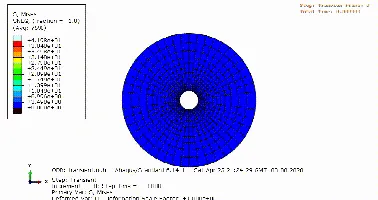

结果动画


圆盘定点位移随时间变化曲线




圆盘定点Mises应力随时间变化曲线


通常情况下阻尼越大,位移衰减越快,甚至不会出现振荡。根据上述分析结果,我们可以得到结构在整个振动过程中出现的最大应力,以及关注点位移随时间变化情况。

基于ABAQUS/Explicit圆盘的显示动态分析:


基于abaqus圆盘动态响应分析的图4


圆盘定点位移随时间变化曲线

基于abaqus圆盘动态响应分析的图5

圆盘定点Mises应力随时间变化曲线


通过对比我们可以发现显示动态分析的结果和瞬时模态动态分析的结果基本上相同。对于一些复杂接触问题,使用ABAQUS/Standard需要进行大量的迭代运算,有时可能不太好收敛,这样我们采用ABAQUS/Explicit求解可以提高计算效率。ABAQUS/Standard适用于光滑的非线性问题求解,ABAQUS/Explicit适用于求解复杂的非线性动力学问题。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
