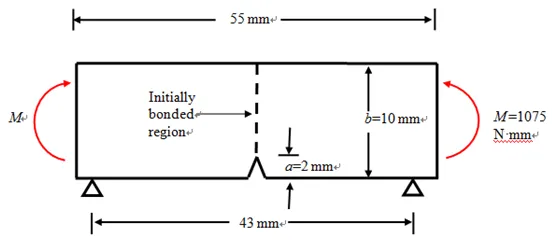

大家好,今天我们通过一个简单案例学习VCCT方法在三点弯曲模拟的应用。案例模型如图1所示,带缺陷平板在两端弯矩作用下发生扩展至断裂破坏的过程。小伙伴们扫码关注公众号“ABAQUS仿真世界”,不定期推送免费学习案例,欢迎加入。下面详解每个步骤的设置。
图1模型
目标:学会VCCT方法的设置及应用。
几何模型:本案例将平板一分为二,建立左右两个相同的矩形part,在后续接触中设置VCCT。
图2装配模型

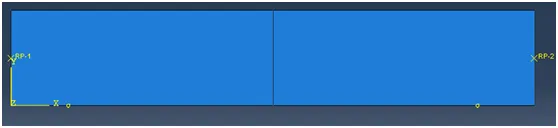

材料:定义了线弹性材料steel,弹性模量200000,泊松比0.3。建立Homogeneous solid属性并赋予part。进入装配,通过移动将两块平板拼接在一起,如图2所示。

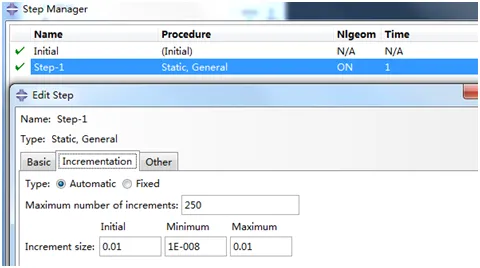

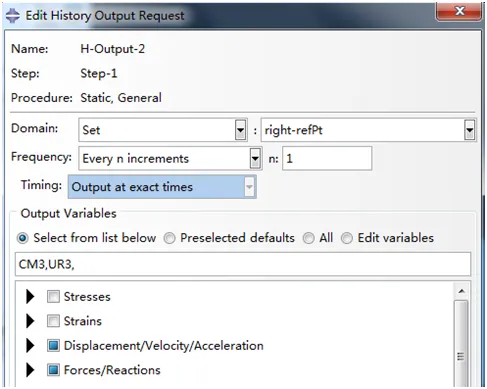

分析步设置:为提高收敛性,修改增量步长为0.01,最小增量步长1e-8,最大增量步数改为250,打开大变形。定义右边参考点集合CM3,UR3的历史输出,便于后处理输出曲线。
图3 分析步设置
