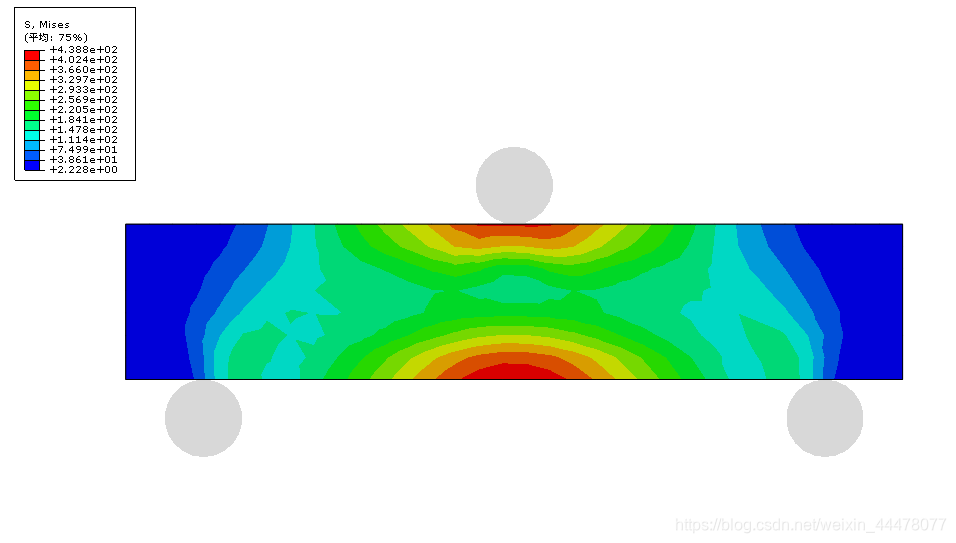

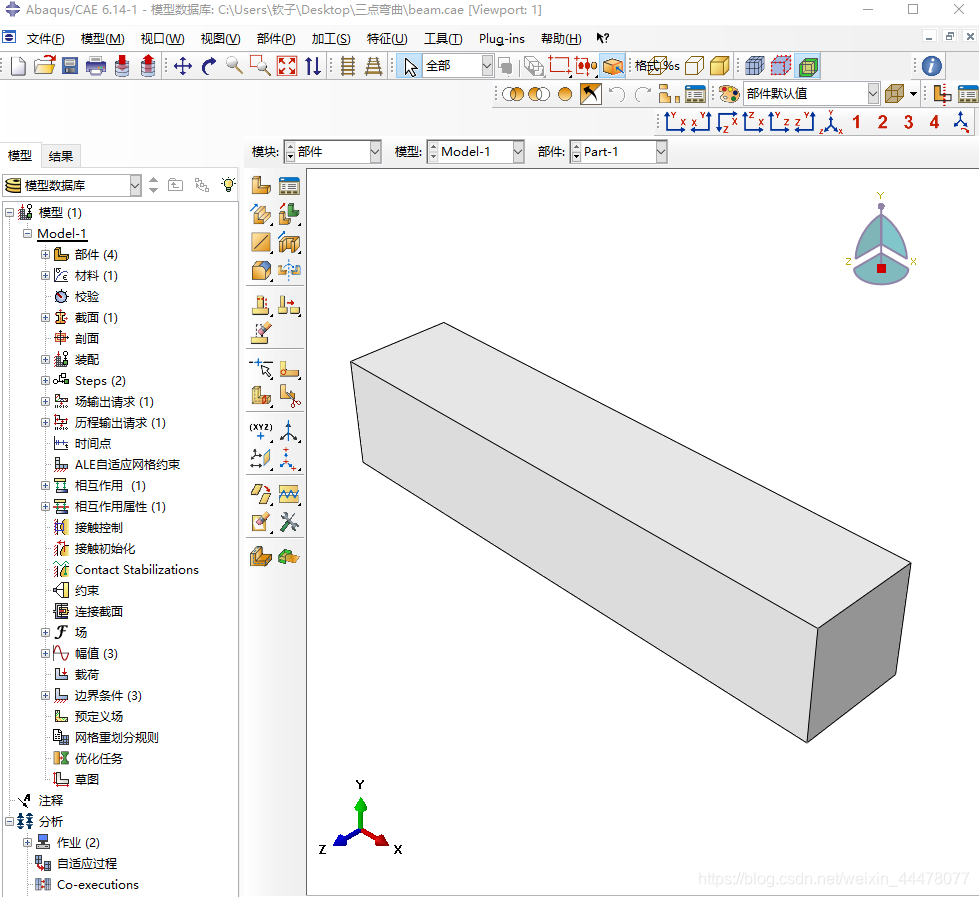

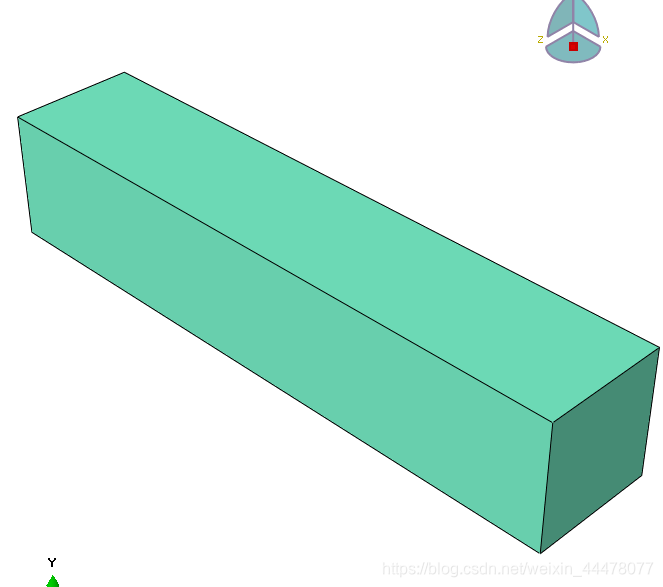

1.先创建梁模型125*25*25

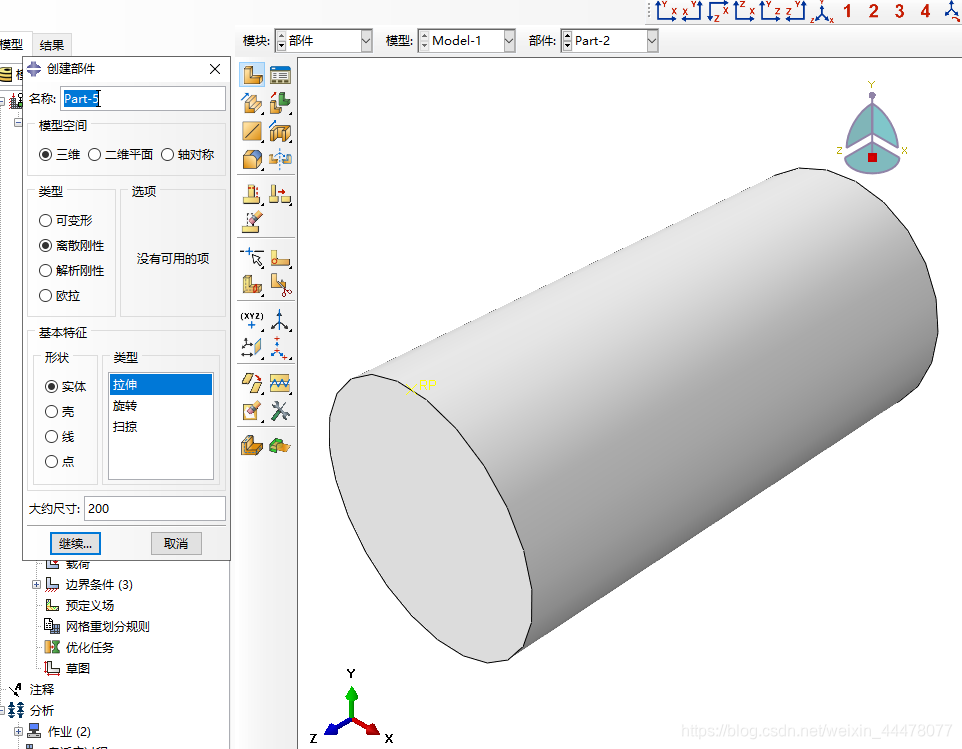

2.生成三个三维离散刚性的圆柱,在工具》参考点中设置如图黄色所示的参考点,并在加工》壳》使用实体中选中模型中键完成

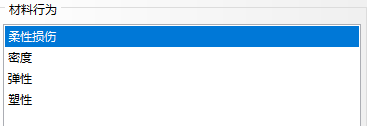

2.属性设置,设置材料参数,材料行为中应该包括柔性损伤、密度、弹性、塑性(这些参数依据实际材料属性确定),由于圆柱为刚体,在设置过程中只需要设置梁的属性即可。

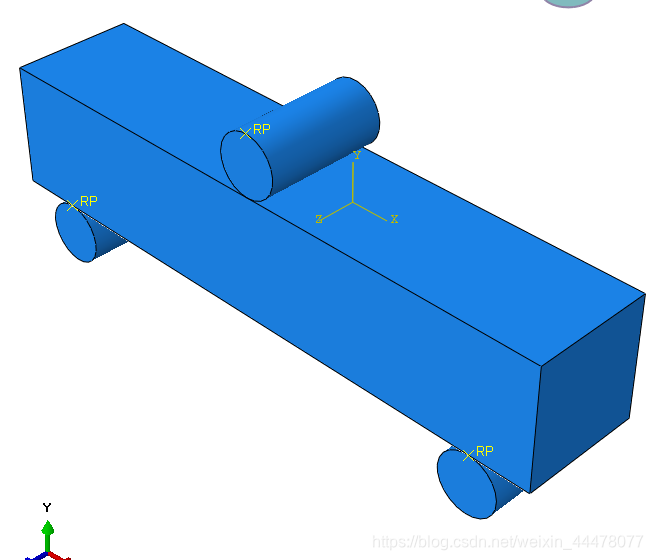

将模型装配起来,结果如下所示
设置分析步
分析步选择 动力,显示 时长0.001
在场输出中 状态/场/用户/时间那边勾选STATUS,状态
在相互作用中

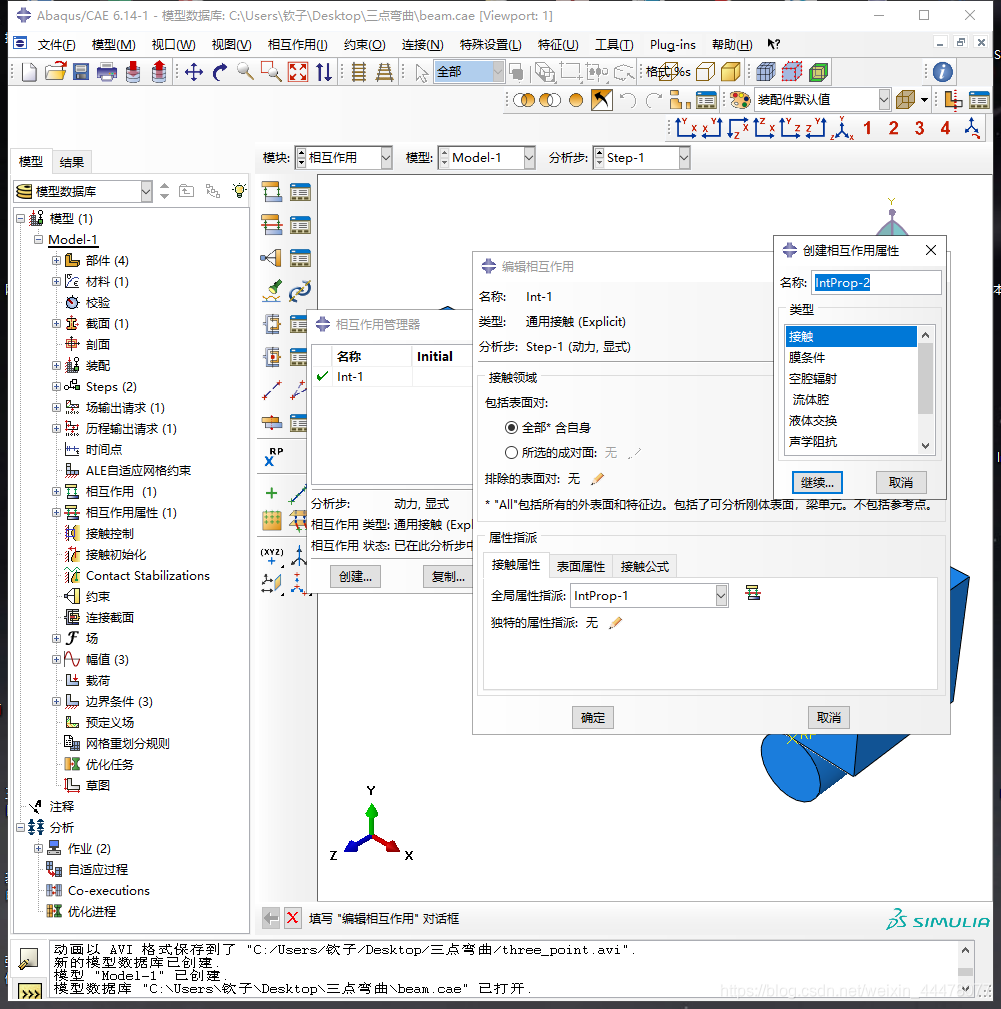

创建相互作用,在编辑接触属性中点击力学-》切向行为-》罚设置摩擦系数0.1

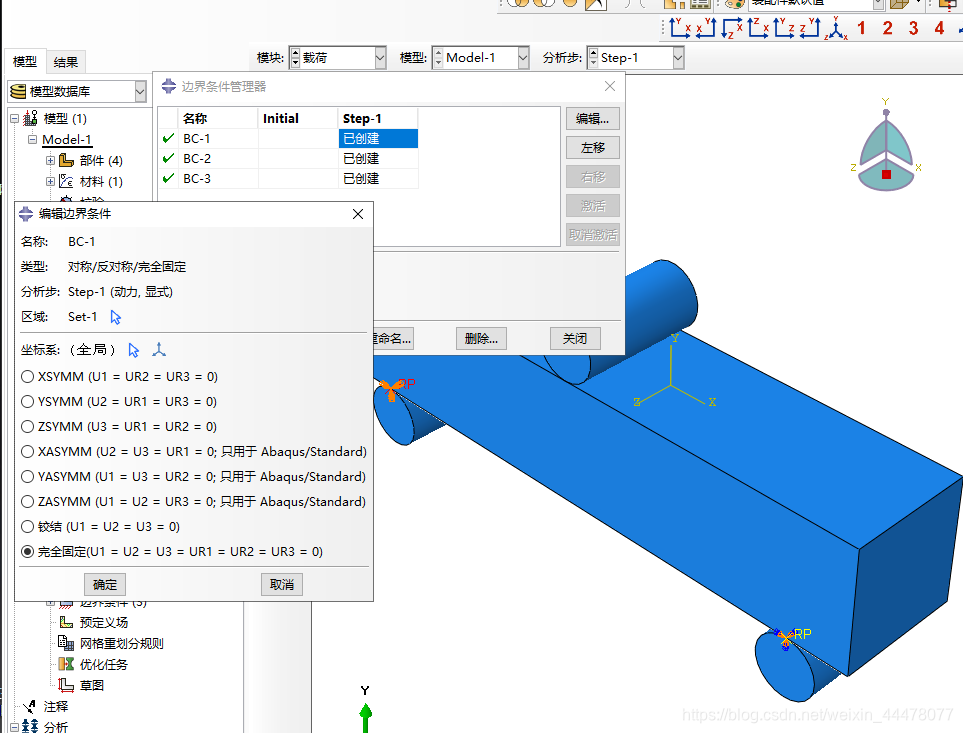

在载荷中设置约束条件,对于底部两个圆柱体,设置固定约束

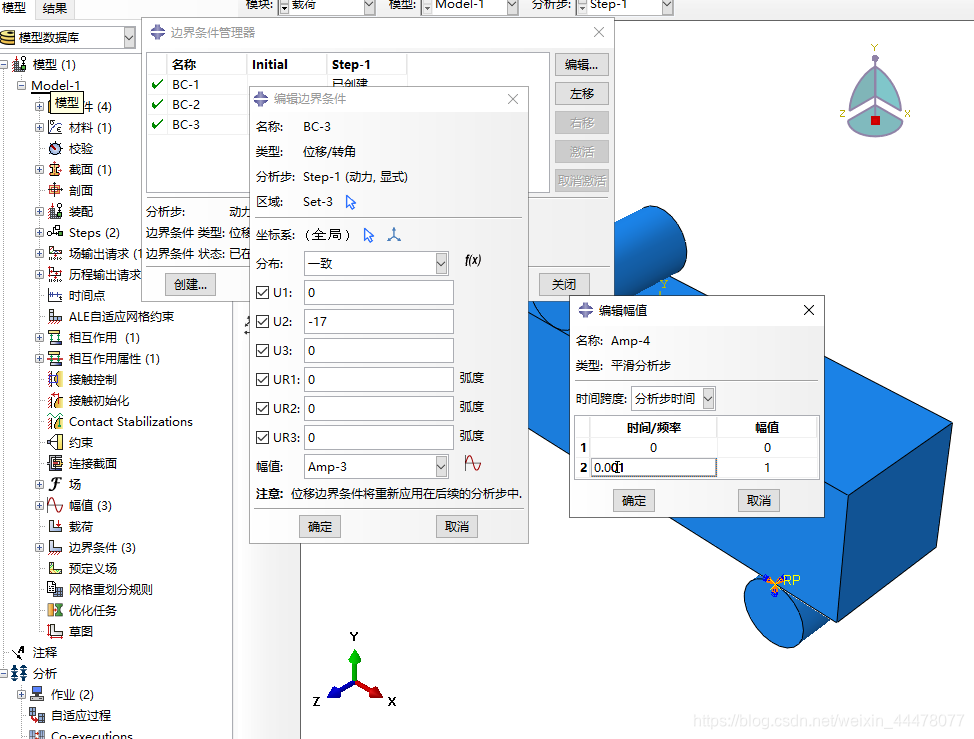

对于压头(顶部圆柱)设置位移约束,并且创建幅值-》平滑分析步(时间和之前分析步的一致)

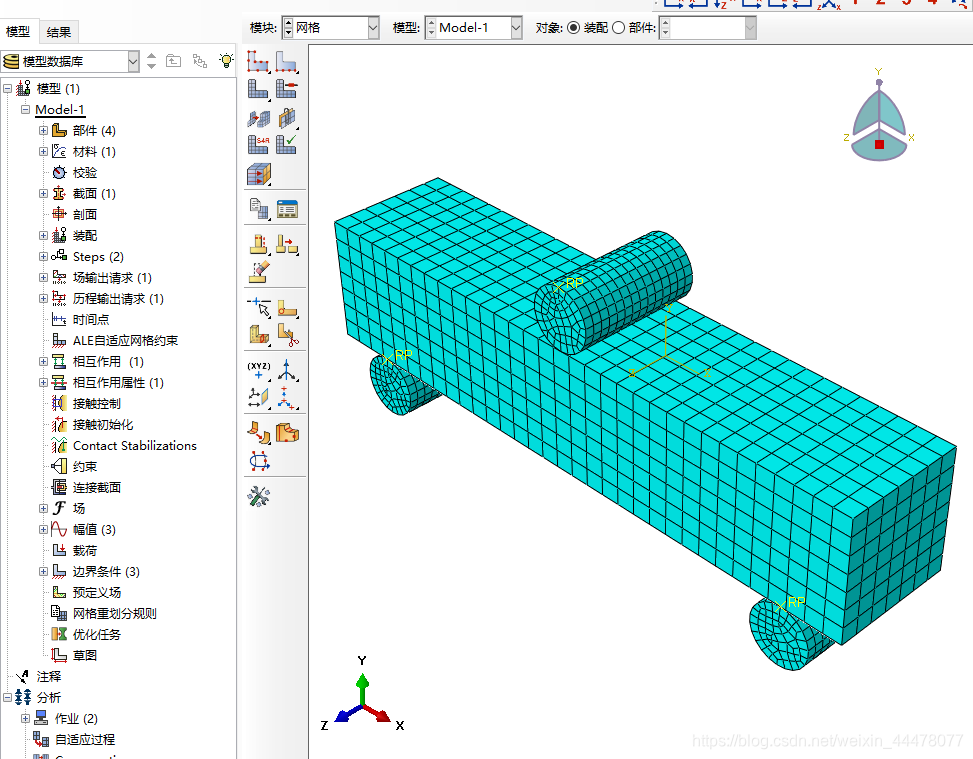

网格划分,所有的部件都需要划分网格
最后提交作业
