Abaqus扩展有限元(XFEM)模拟竹材断裂的详细教程(二维)

模型描述:

本例所选模型为如图1所示带初始裂纹竹材试片,模拟其裂纹由内向外扩展。将竹材由下至上均匀分为9层,弹性模量从7GPa到15GPa逐渐递增,泊松比取为0.3。模型约束加载方式如图2所示,采用四点弯模型,在下面一条边上距两侧2mm位置处采用固支约束,在上面一条边上距两侧11mm位置处施加向下的2mm位移载荷。

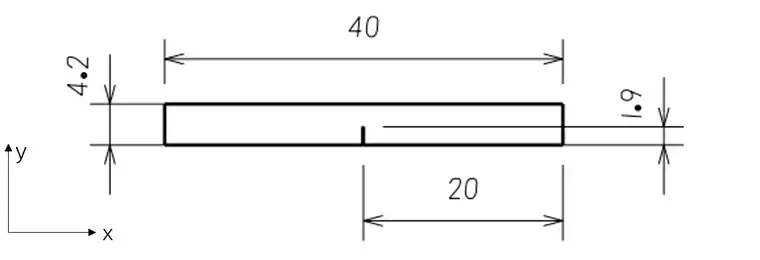

图1 竹材尺寸示意图

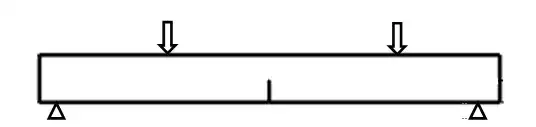

图2 约束加载示意图

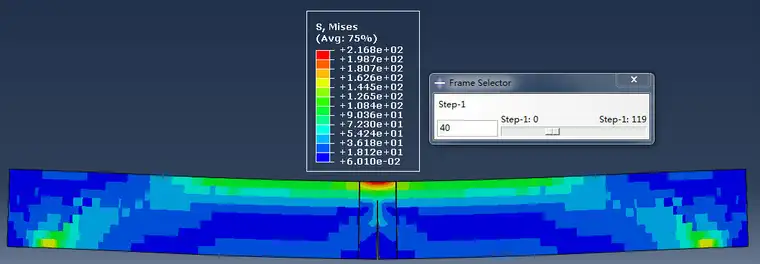

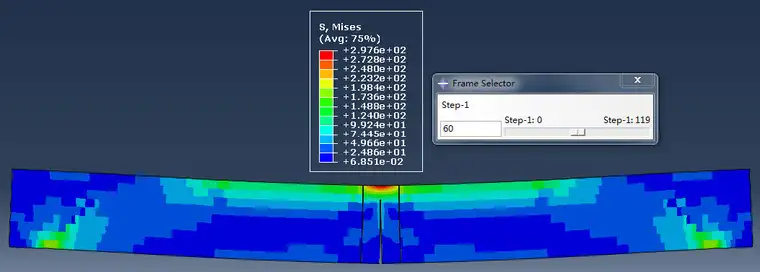

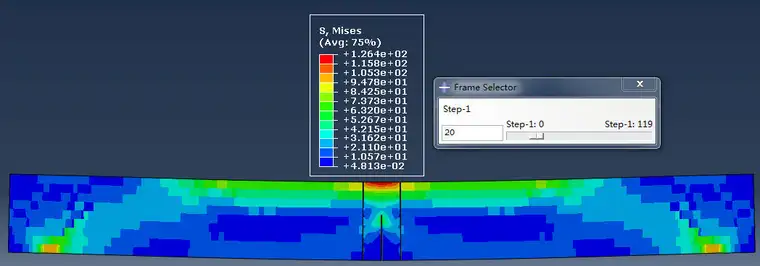

结果展示:
