OrCAD PSpice仿真流程——基于Cadence 17.4

1.安装Cadence系列 软件

此处引用吴川斌博客里面的方法：

https://www.mr-wu.cn/cadence-orcad-allegro-resource-downloads/

2.原理图绘制

a.打开Capture CIS 17.4

由于Cadence不会在桌面创建shortcut，所以在程序栏选择。

b.创建工程：file-new-project

• 在弹出的对话框中，填写好Name和Location，选中下方的Enable PSpice Simu…，点击OK。
• 弹出Create PSpice Project对话框中，选择Create a blank …，点击OK。

c.绘制原理图

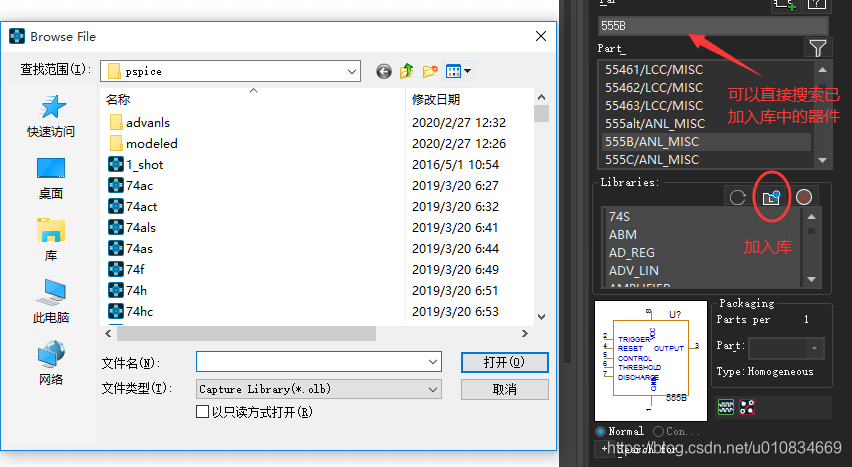

• 注意绘制的原理图器件需要带有PSspice模型，常见的器件可以在以下路径寻找：

Cadence/Cadence_SPB_17.4_2019/tools/capture/library/pspice

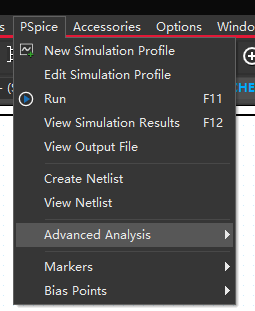

d.创建 仿真 ：PSpice-New Simulation Profile

• 在弹出的对话框中输入Name，其他可以不用填写，然后点击Create。
• 在弹出的Simulation Setting -xxx中，修改General Settings中的Run To Time，即仿真执行时间。
• 回到原理图页面，点击PSpice-Create Netlist创建网表。
• 在Markers 或Advanced Analysis中选择需要的测量器件，比如Voltage Level。

e.执行仿真

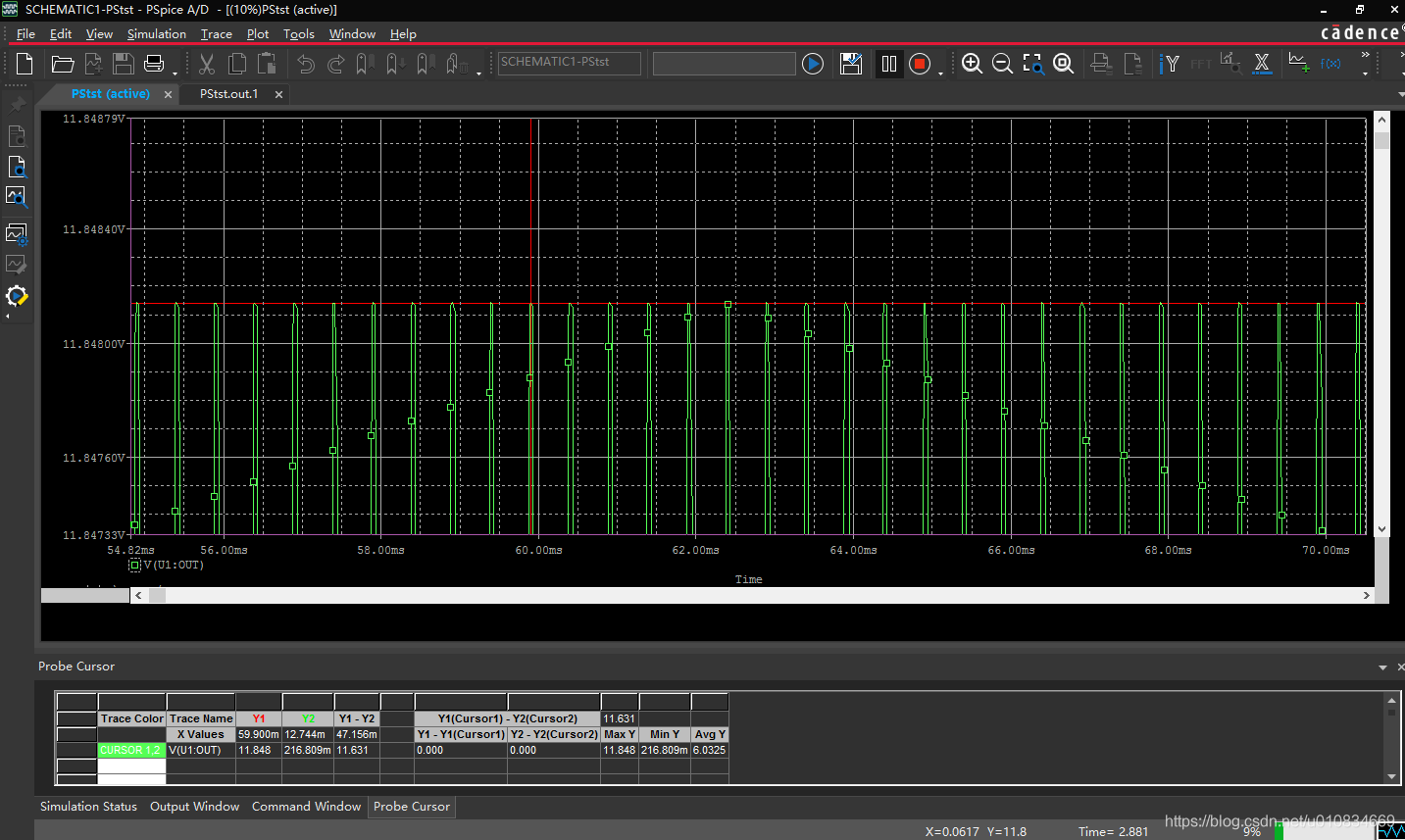

PSpice-Run 或F11，执行仿真。下图为某个 放大电路 的电压。

附录

——一些 操作说明

1.

• Ctrl+A可以选择将曲线某处放大，方便观察其值。

2.

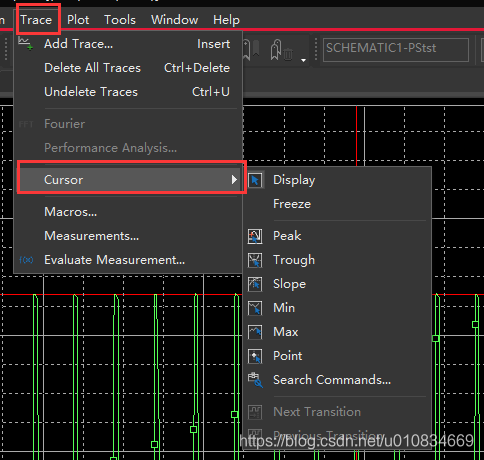

• Trace可以进行波形测量，选择测量峰值、最大最小值、斜率等等。
